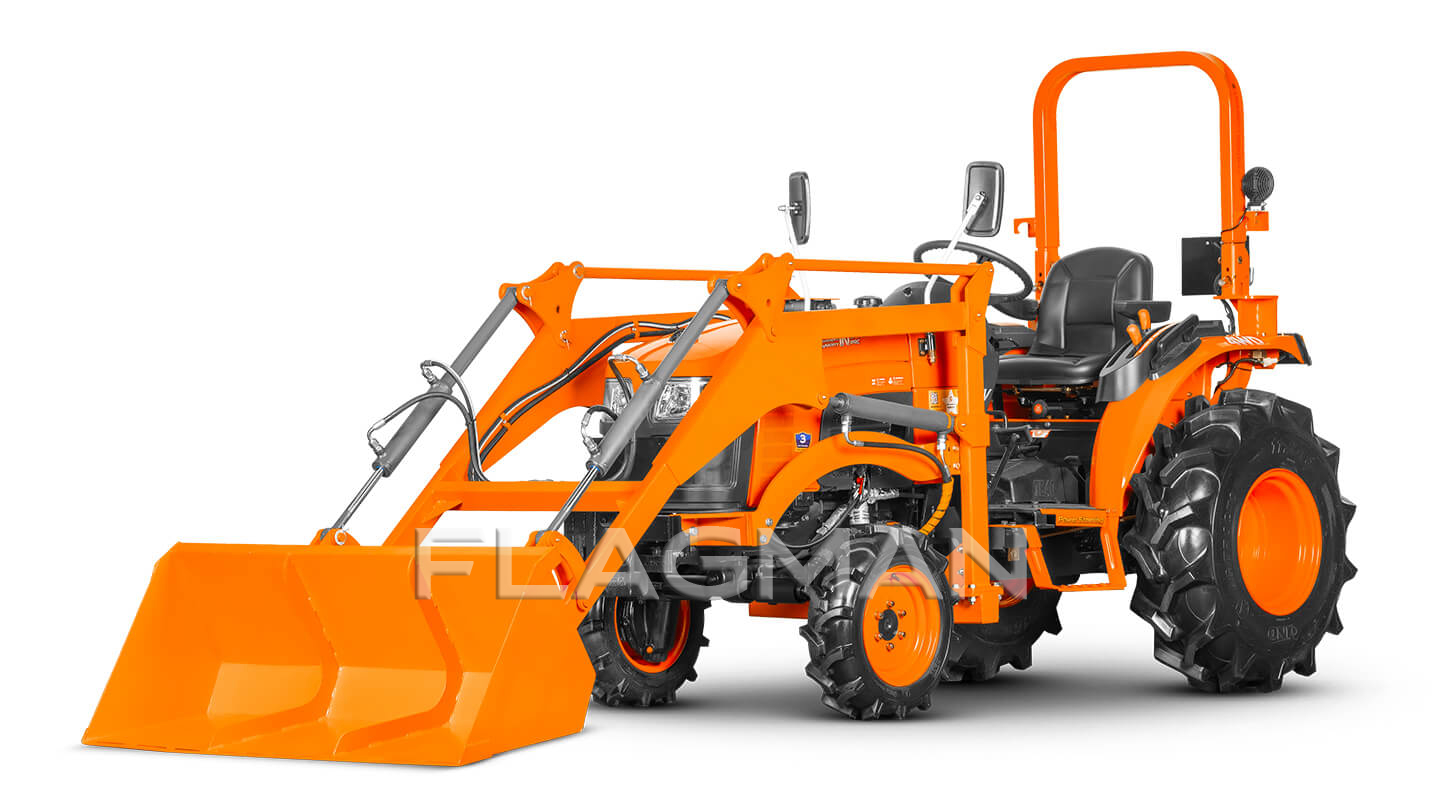

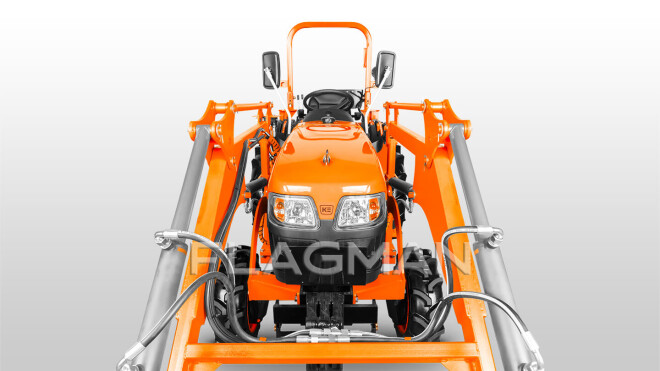

Фронтальный погрузчик Flagman | Флагман EKO Кентавр MASTER 444-500

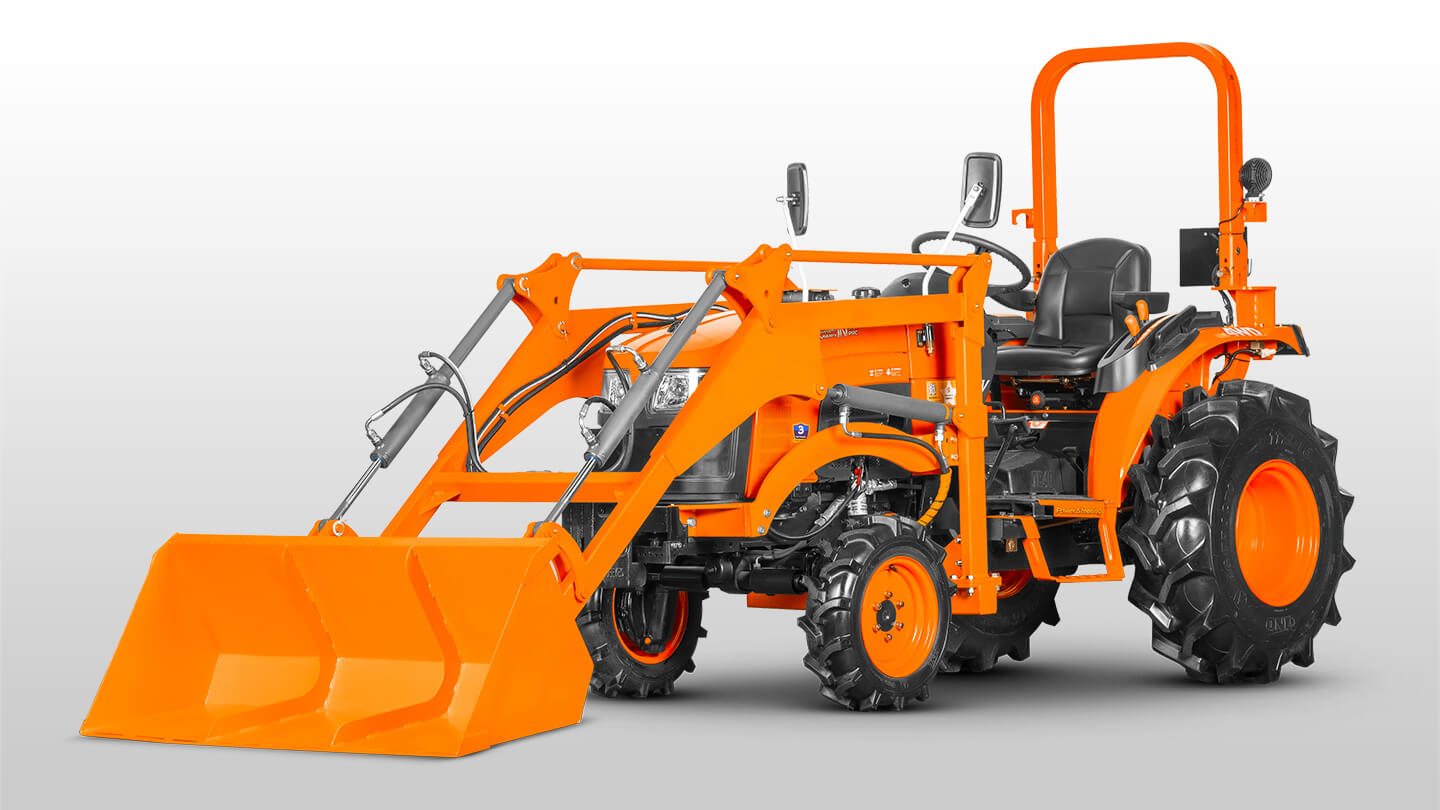

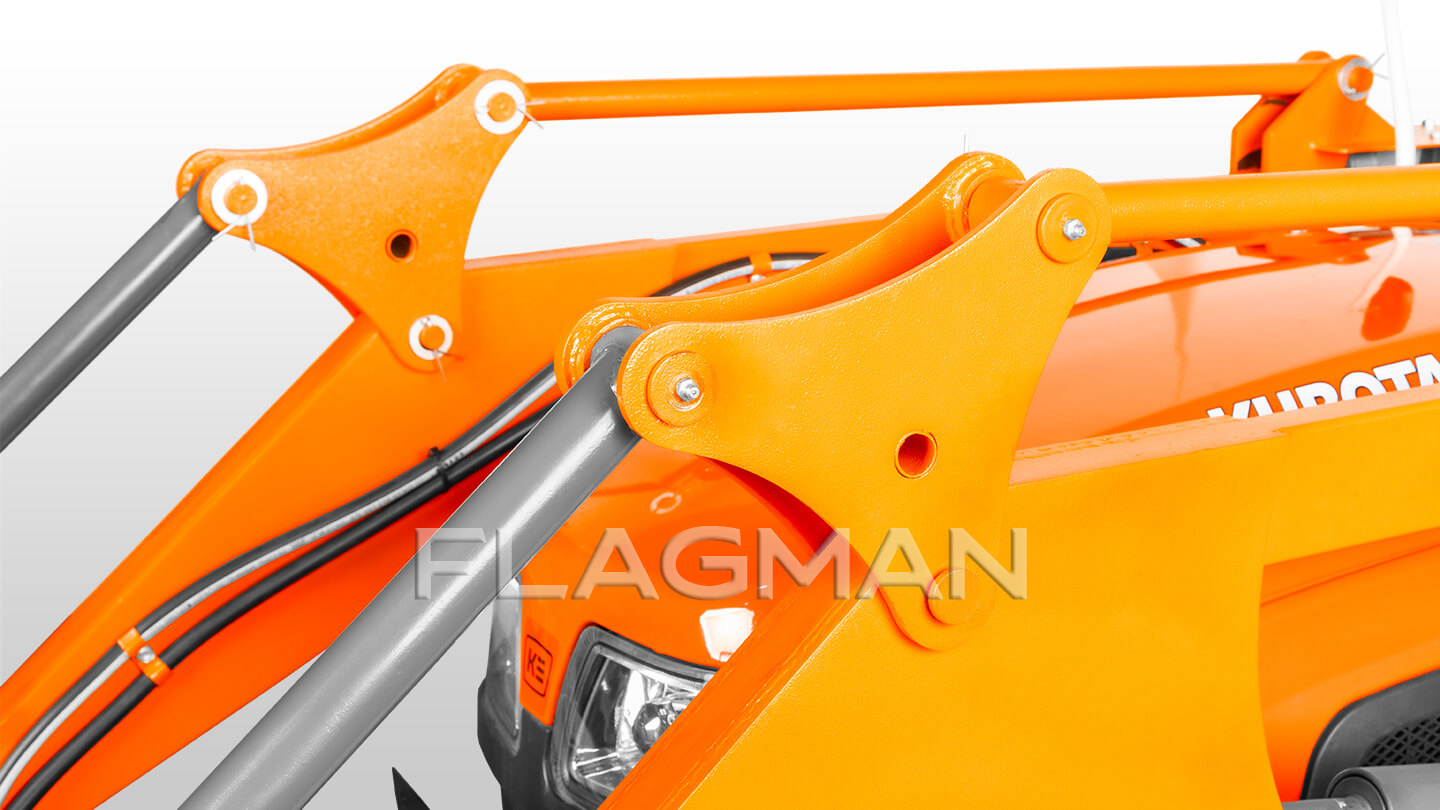

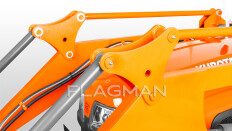

Фронтальный погрузчик Flagman EKO изготовлен из конструкционной стали повышенной прочности с учетом рабочих нагрузок на стрелу, стойки и монтажные узлы. Стрелы и несущие стойки выполнены из прямоугольного профиля 80×40 мм. Крепление стоек к остову трактора реализовано через силовой профиль 80×80 мм и пластины толщиной 10 мм. В зонах соединения элементов и концентрации усилий предусмотрены дополнительные усиления и разгружающие элементы.

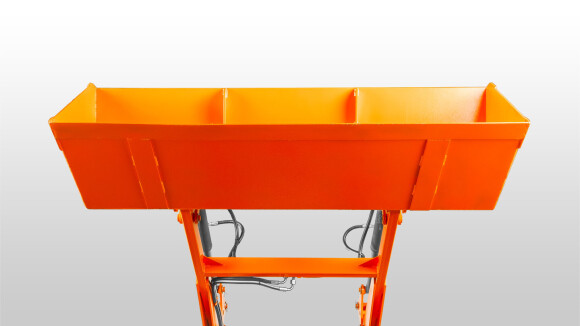

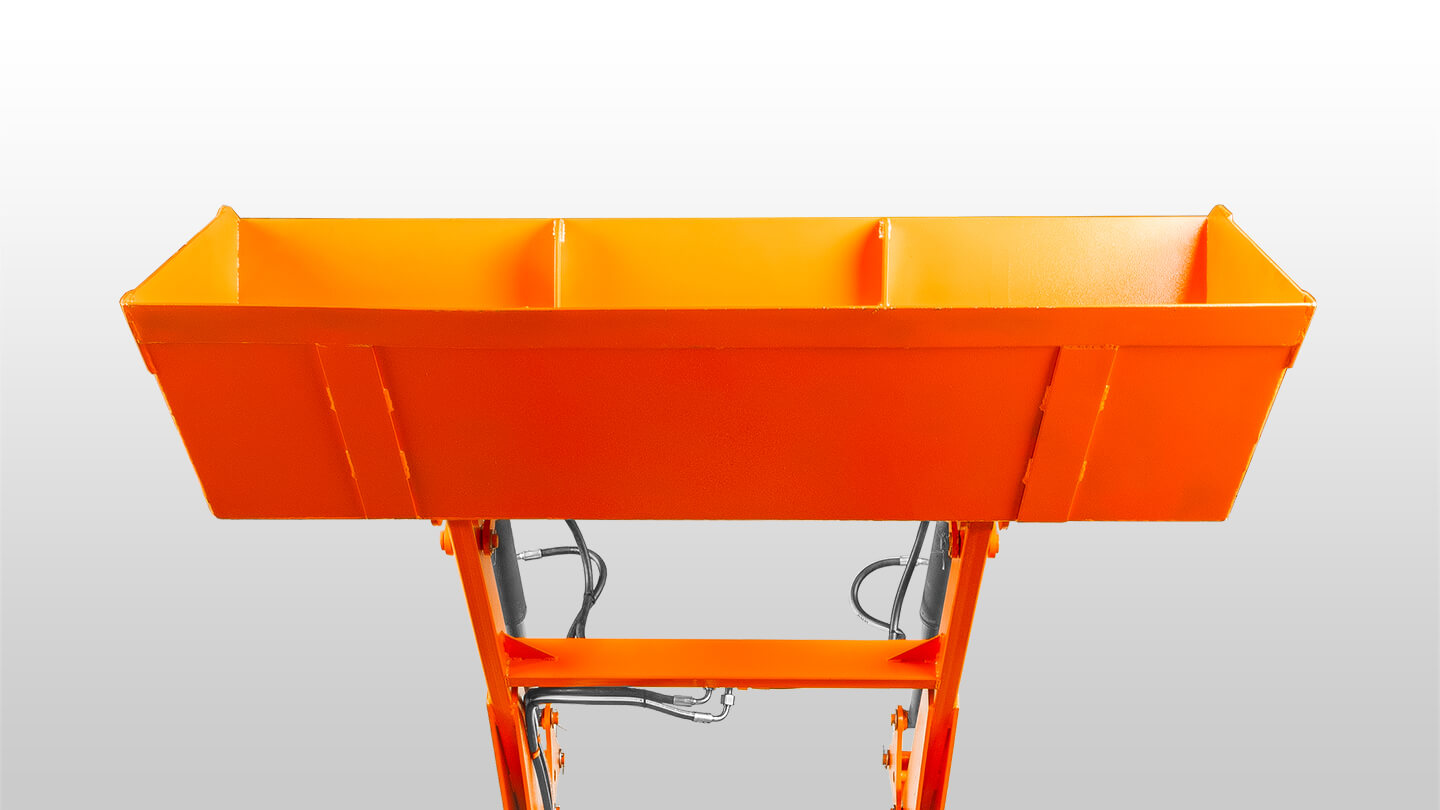

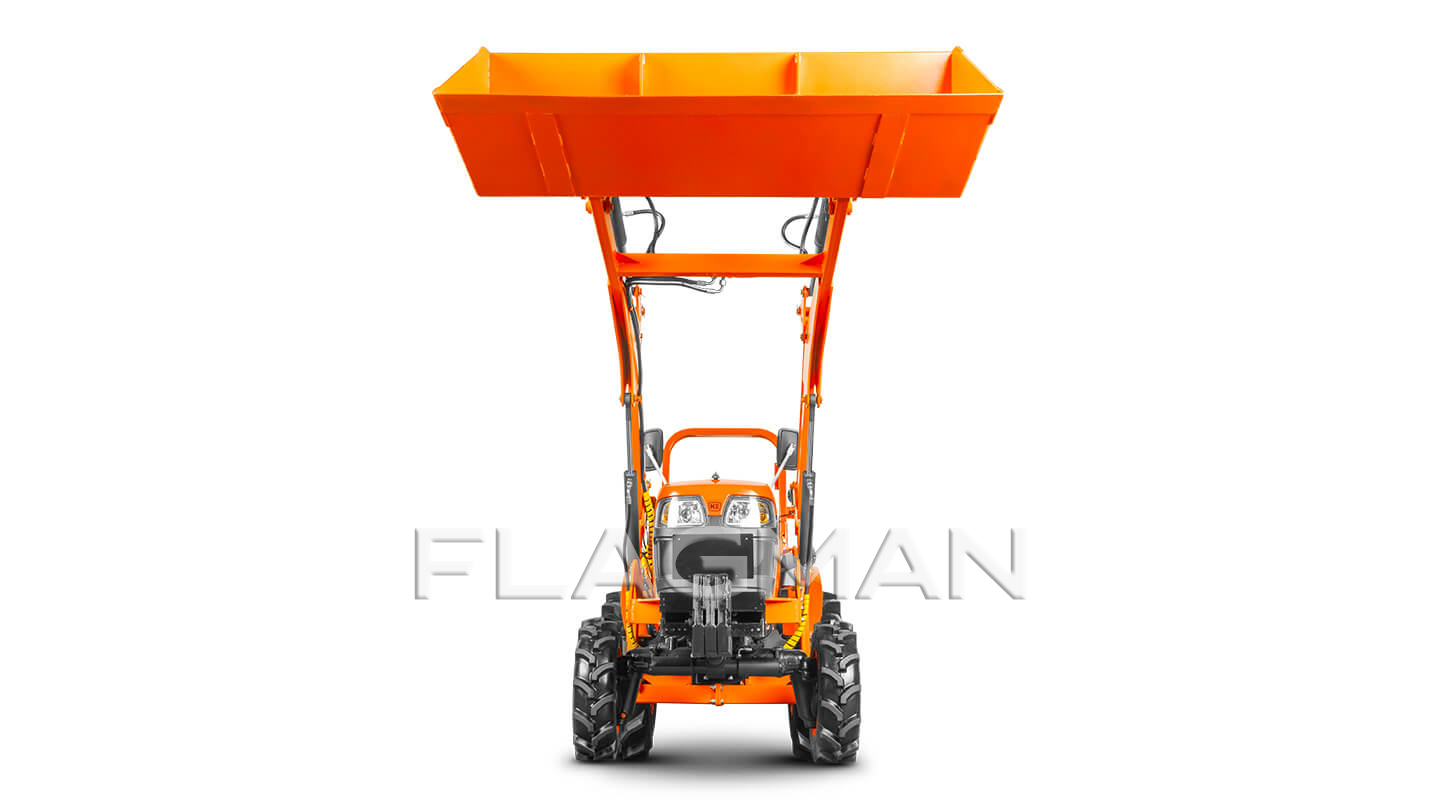

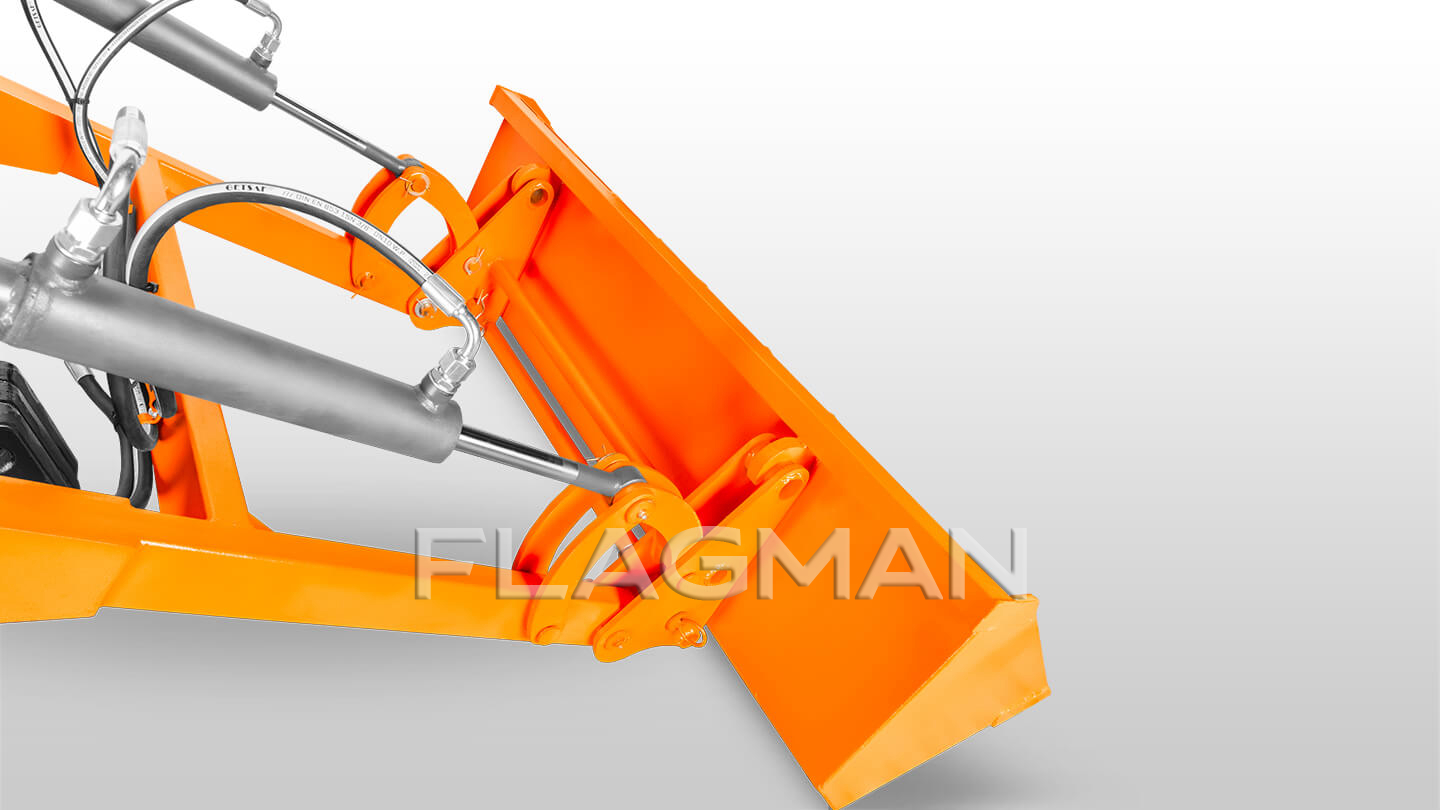

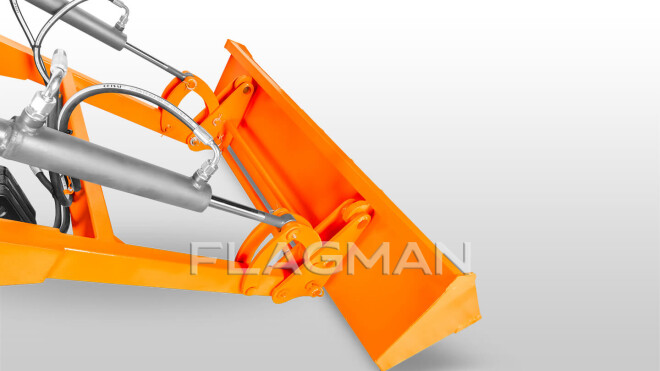

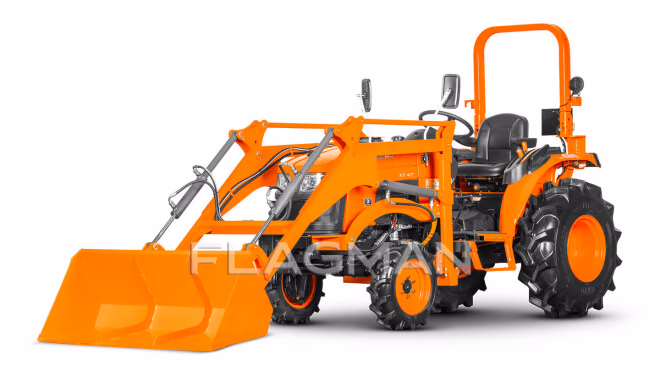

Погрузчик комплектуется стандартным ковшом объемом 0,20 м³. Ширина ковша составляет 1400 мм, габариты — 1400×550×500 мм. Геометрия ковша рассчитана на работу с сыпучими материалами, грунтом, органическими удобрениями и легкими навалочными грузами. Конфигурация рабочего органа обеспечивает уверенный заход в материал, удержание массы при транспортировке и полную выгрузку в верхней точке подъема.

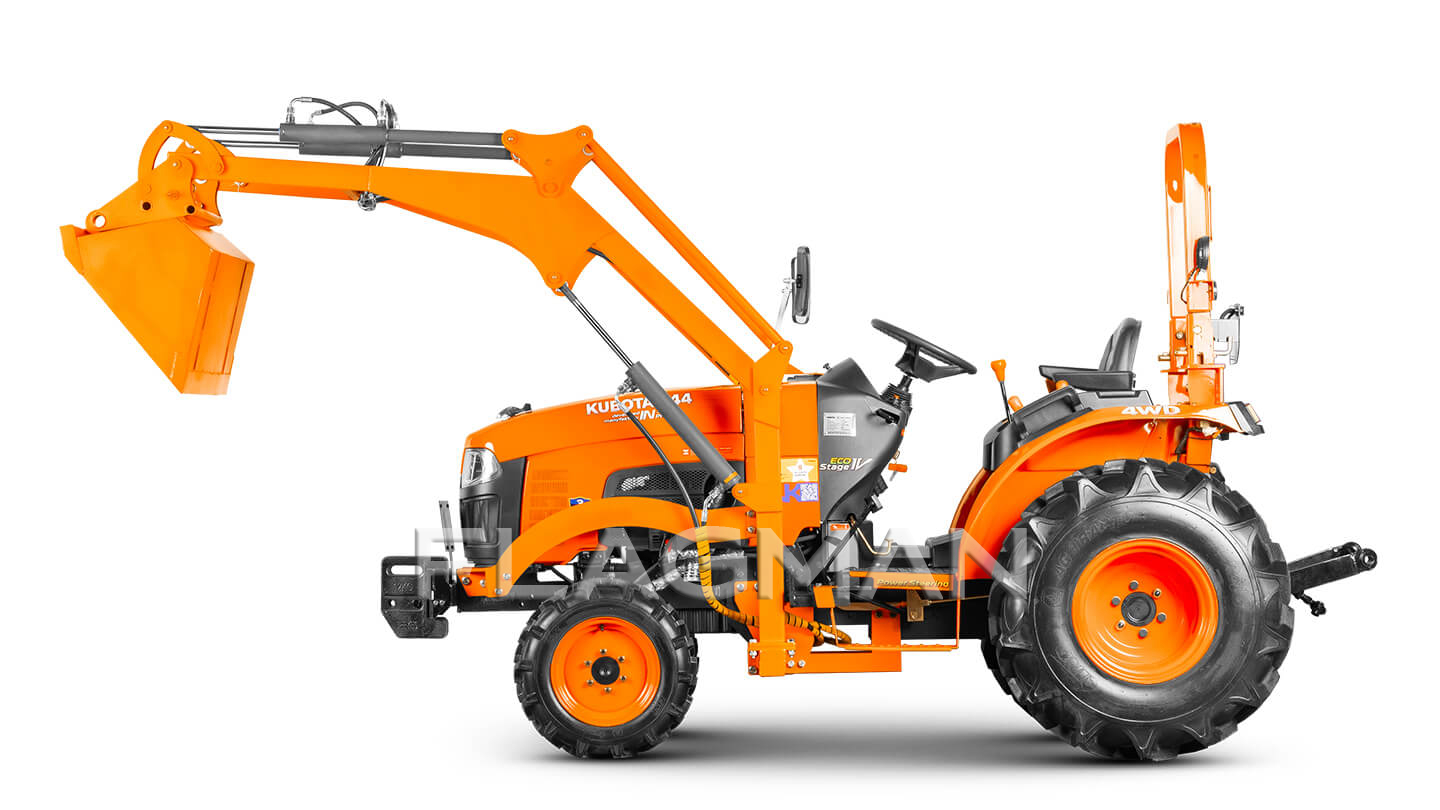

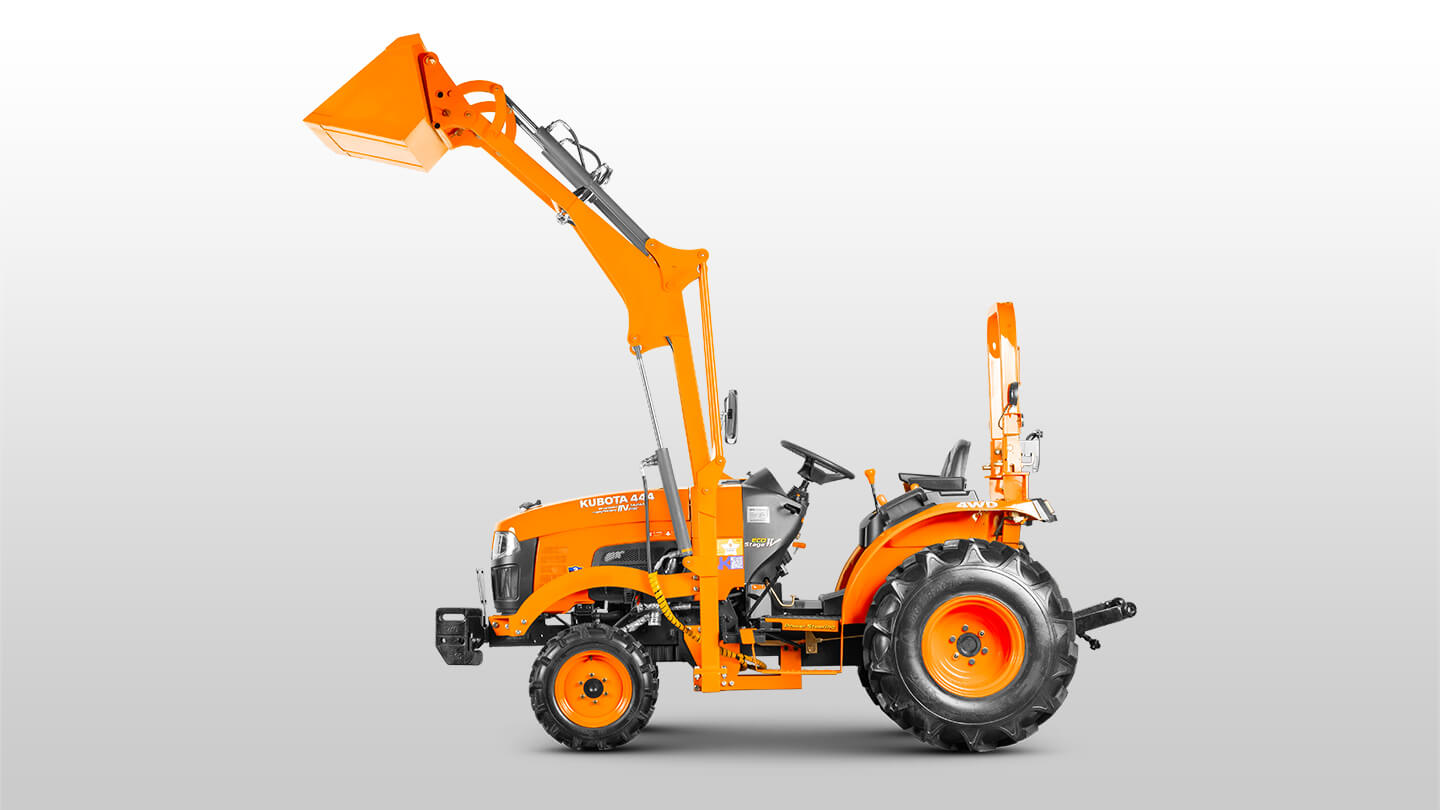

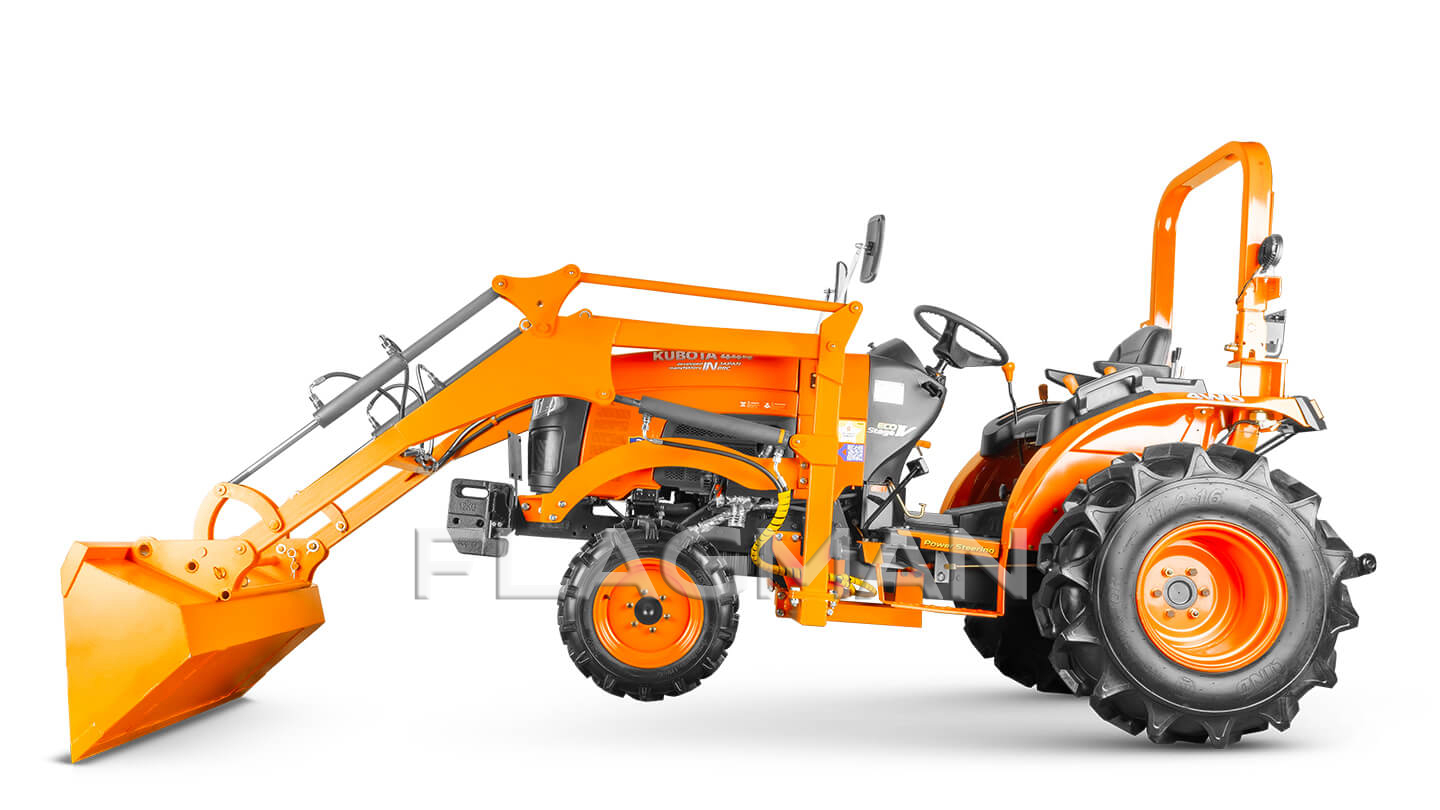

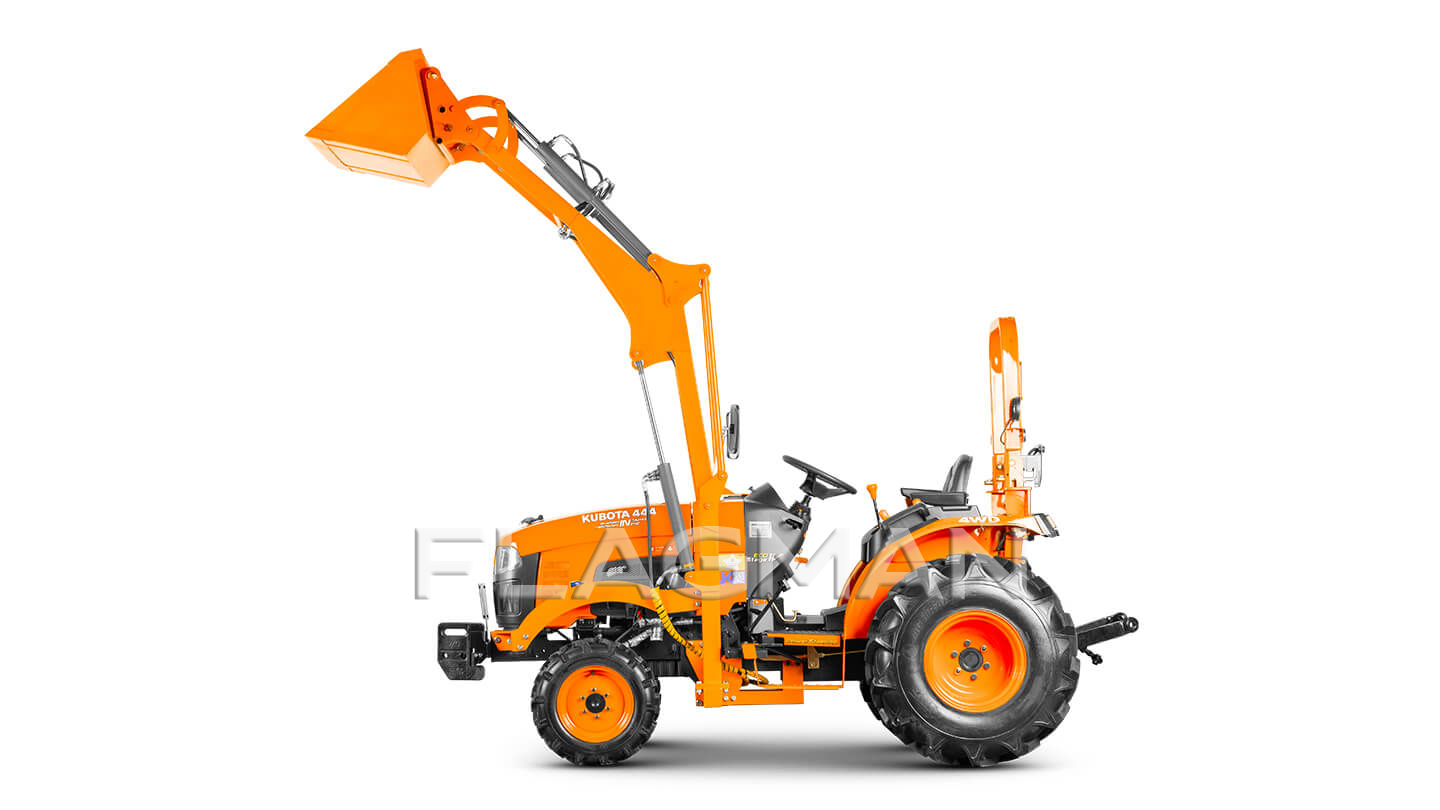

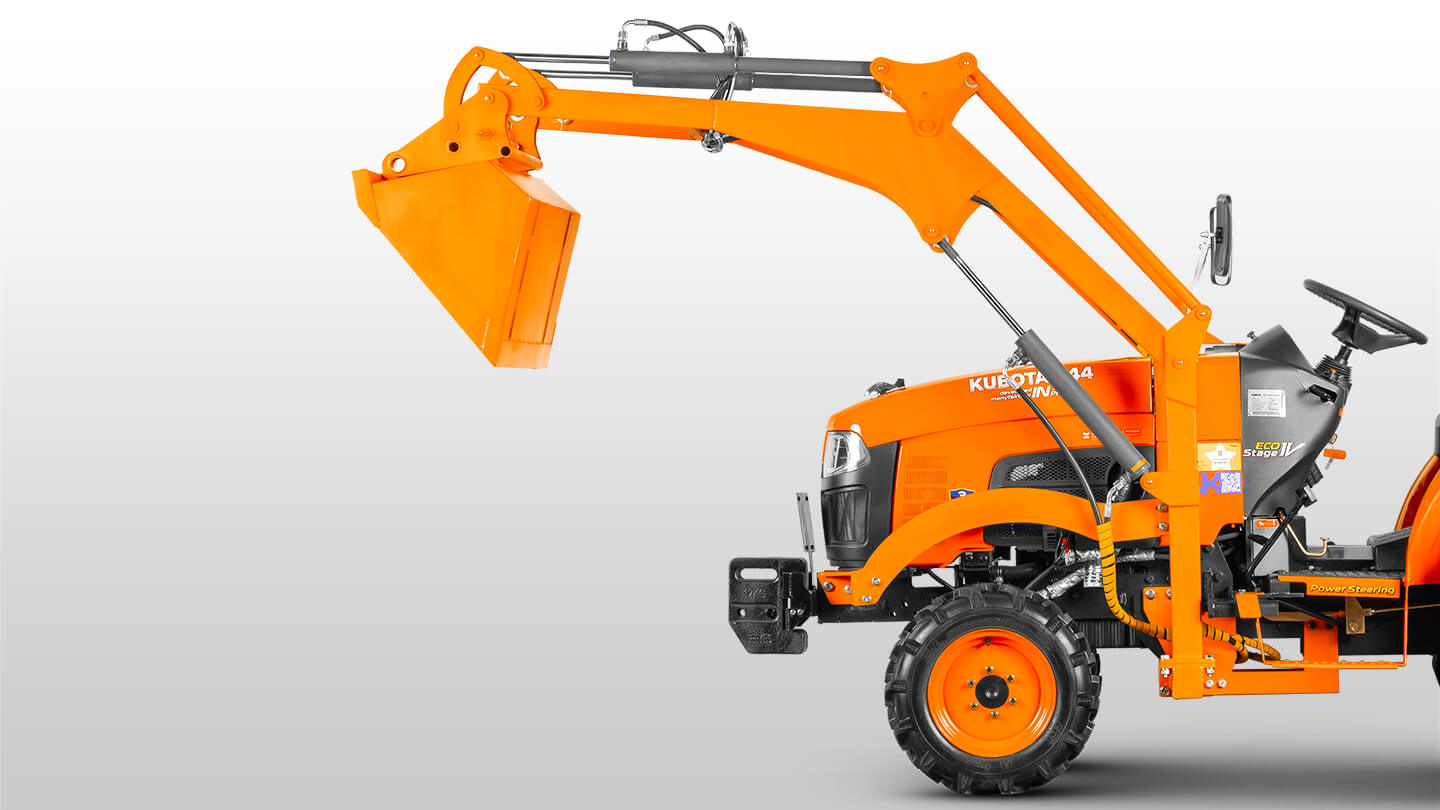

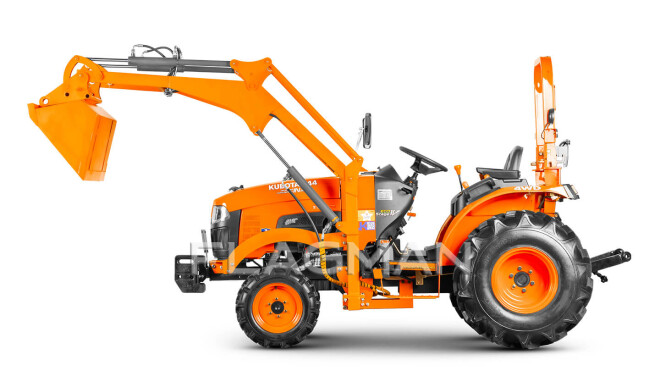

Максимальная высота подъема составляет 2850 мм. Погрузчик обеспечивает рабочее заглубление ковша до 100 мм относительно опорной поверхности. Угол сброса достигает 90°, что позволяет выполнять полную выгрузку материала без остатков в ковше. Кинематика стрелы и вынос рабочего органа в верхней точке более 1 м обеспечивают выполнение погрузочных операций и загрузку транспортных средств с высоким бортом.

Номинальная грузоподъёмность погрузчика составляет 500 кг. Параметры гидросистемы ограничены этим пределом исходя из требований безопасности, а силовая схема рассчитана на работу с запасом прочности при установленной нагрузке и соблюдении требований по балластировке трактора. Для сохранения продольной устойчивости при работе с грузом необходимо использовать задний противовес, подобранный в соответствии с массой трактора и условиями эксплуатации.

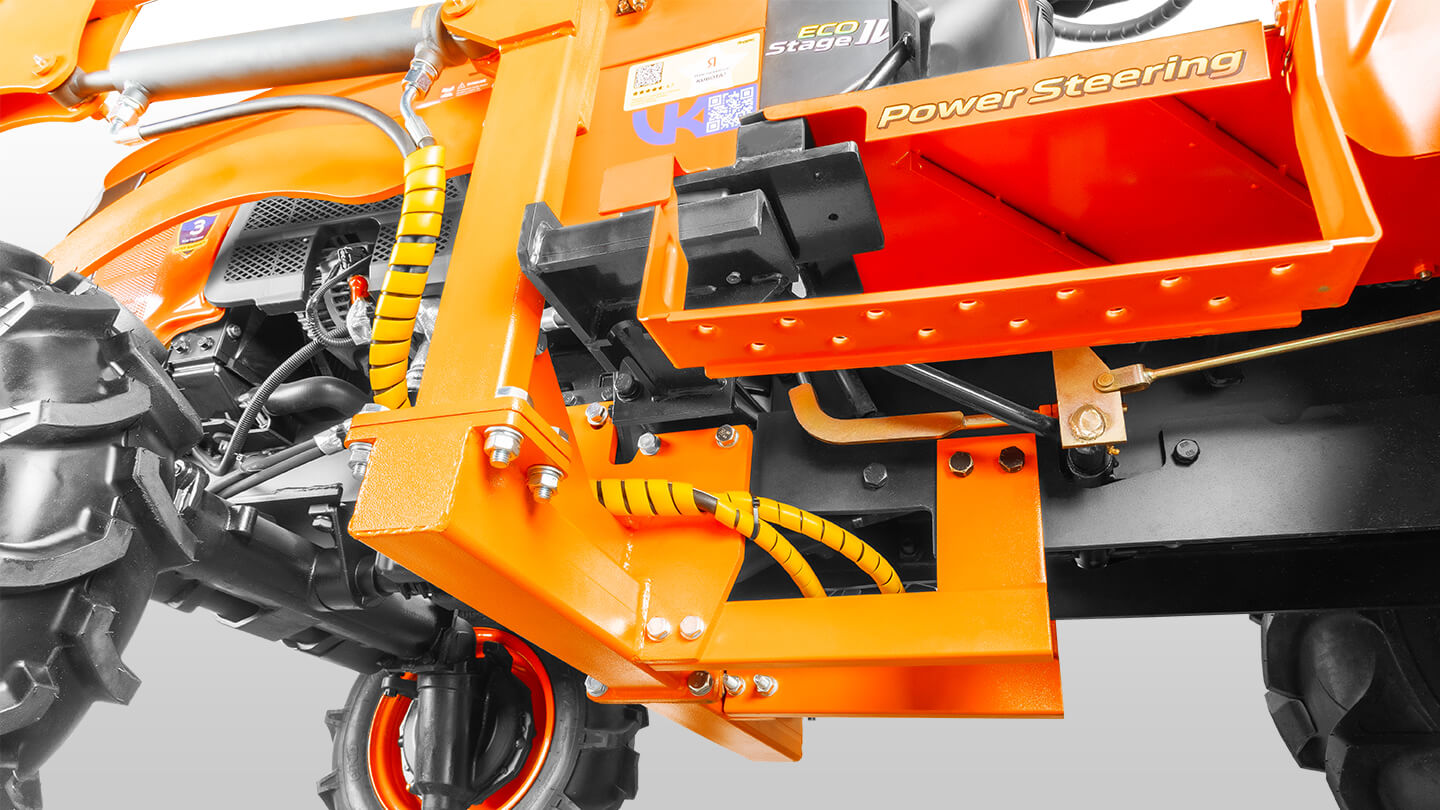

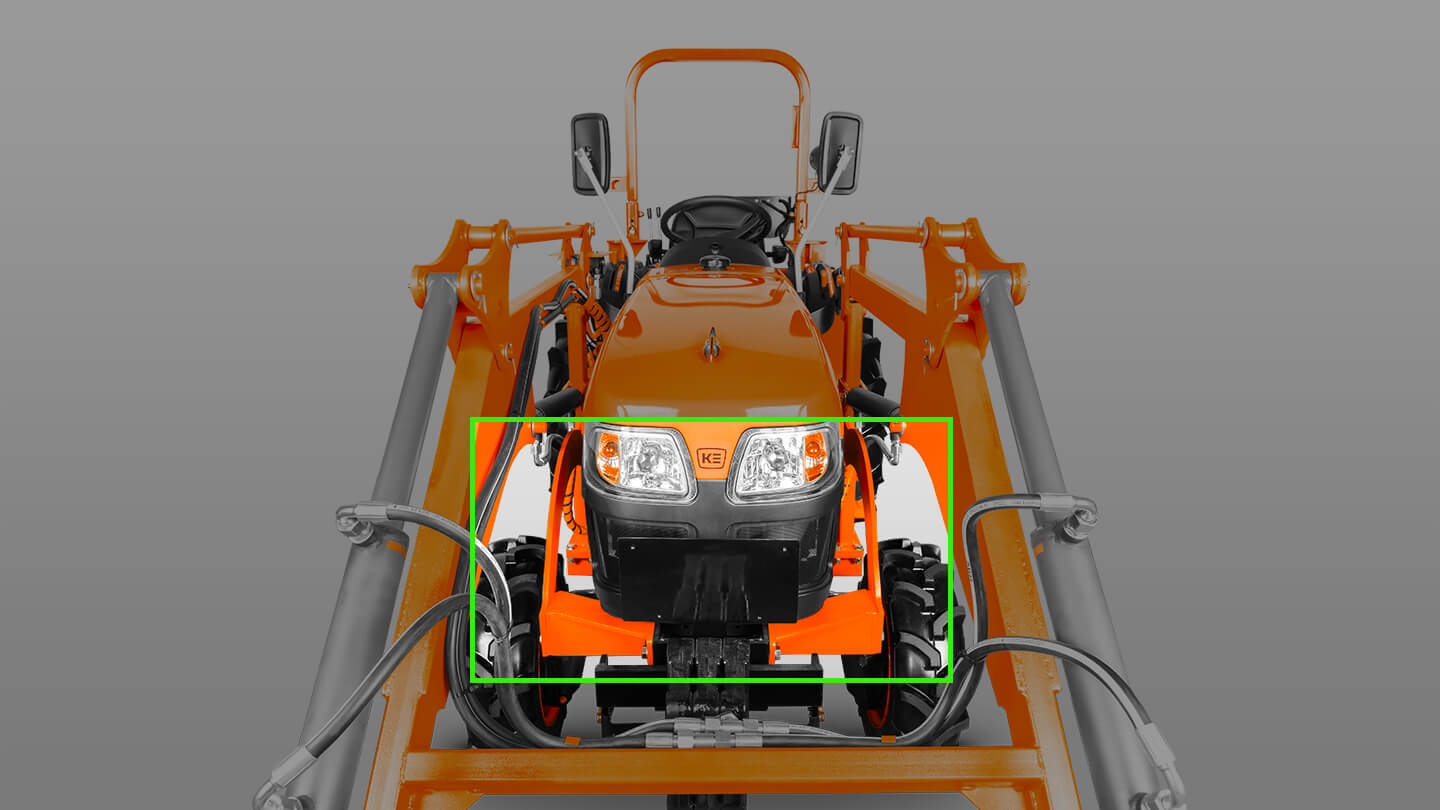

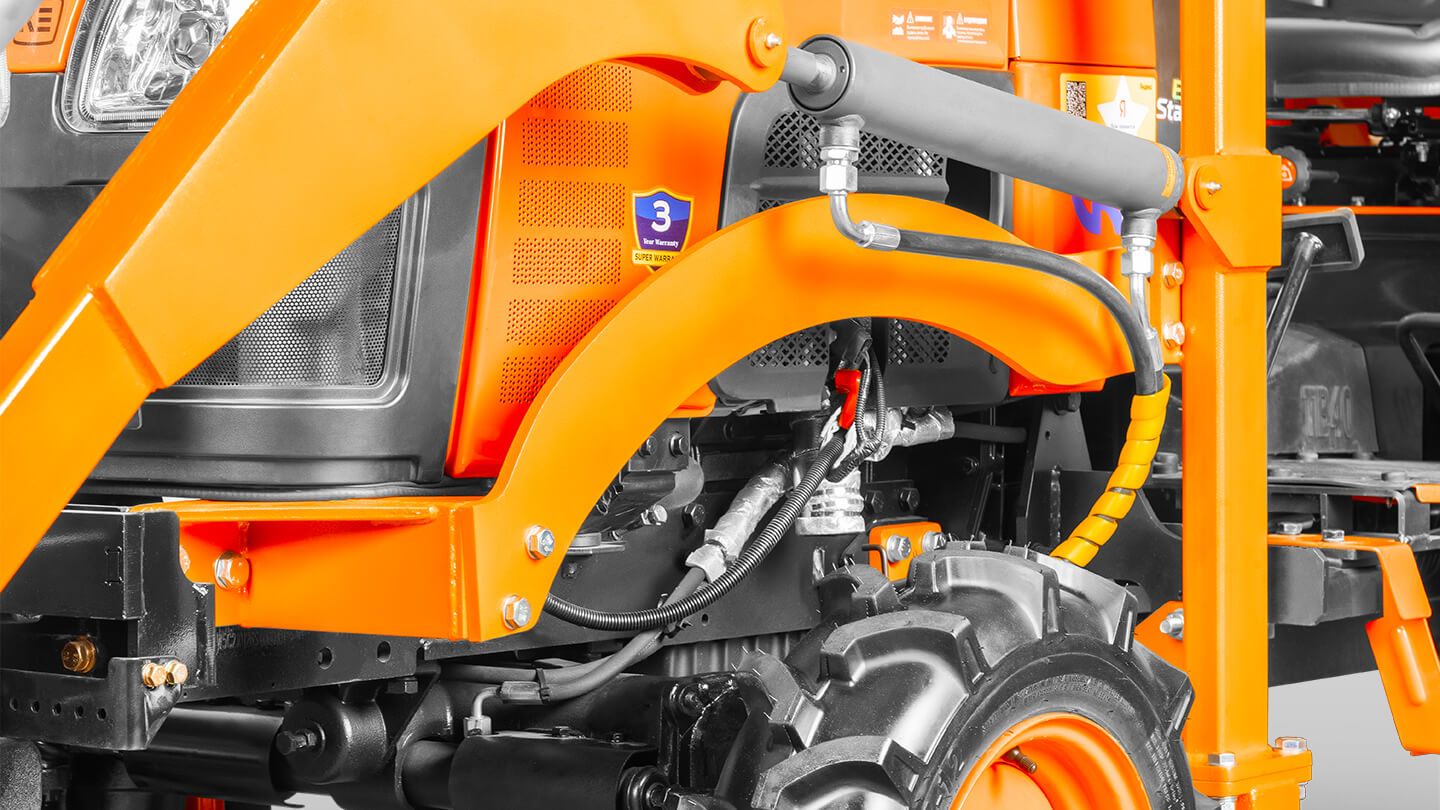

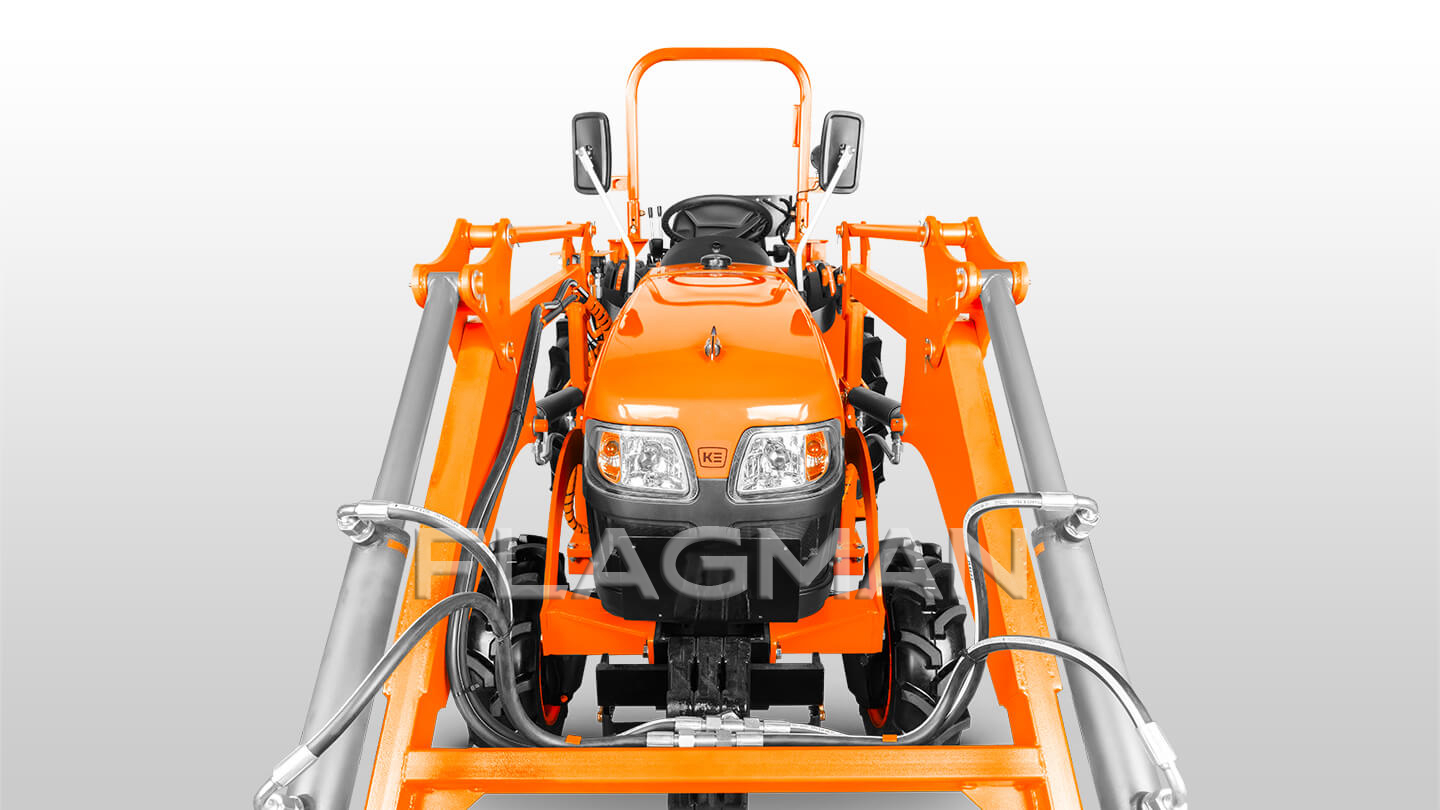

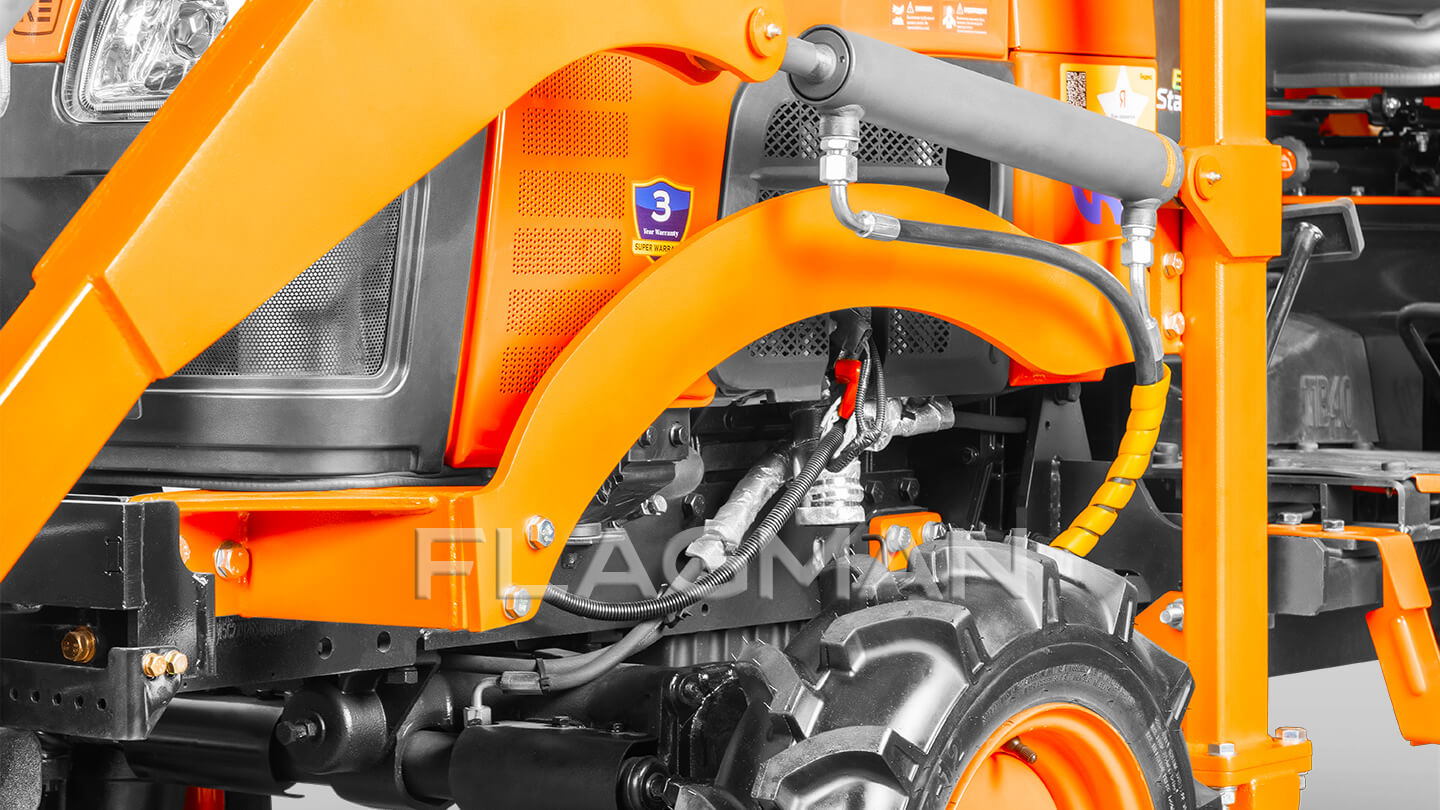

Несущие стойки крепятся к остову трактора в штатных точках. Основное крепление выполнено к остову трактора, передняя часть несущей системы фиксируется к передней рамке трактора через дугообразные пластины толщиной 10 мм. Задняя часть крепится к раме трактора через профиль 55×30 мм и пластины толщиной 10 мм. Узлы сопряжения усилены в наиболее нагруженных местах, что снижает локальные напряжения в точках передачи усилия. Трёхточечная схема обеспечивает правильное распределение нагрузки на несущие элементы трактора без перегрузки точек крепления.

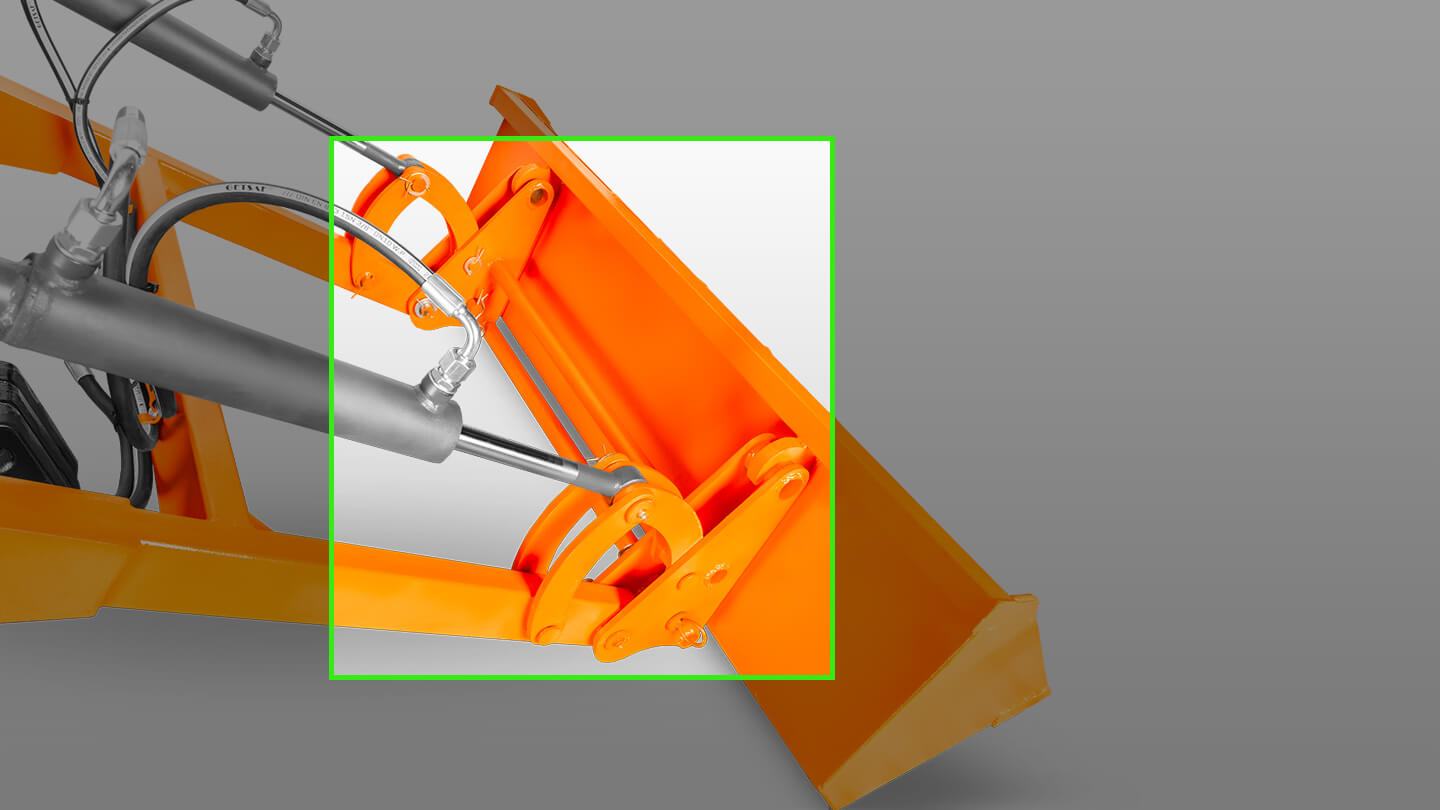

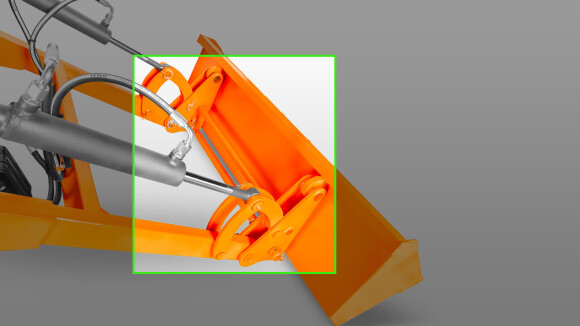

Погрузчик оснащен рамкой под установку навесного оборудования. Межцентровое расстояние креплений составляет 800 мм. Диаметр круглого крепежного элемента — 40 мм, диаметр стопора — 20 мм. Расстояние от верхнего крепления до стопора составляет 300 мм, между верхним и нижним крепежными элементами — 370 мм. Присоединительные размеры выдержаны под штатное оборудование, обеспечивают надежную фиксацию рабочего органа и быструю замену навески с соответствующими параметрами крепления.

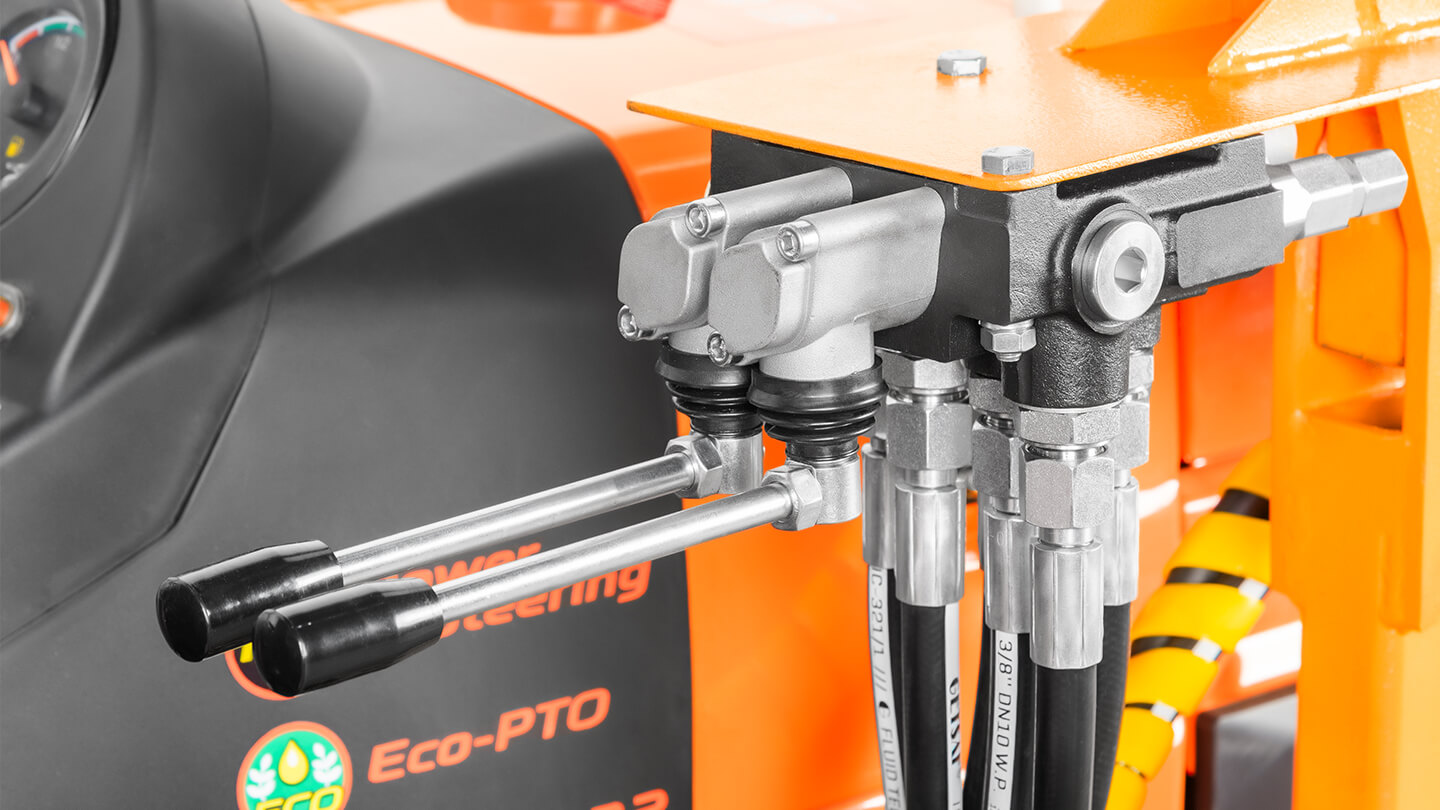

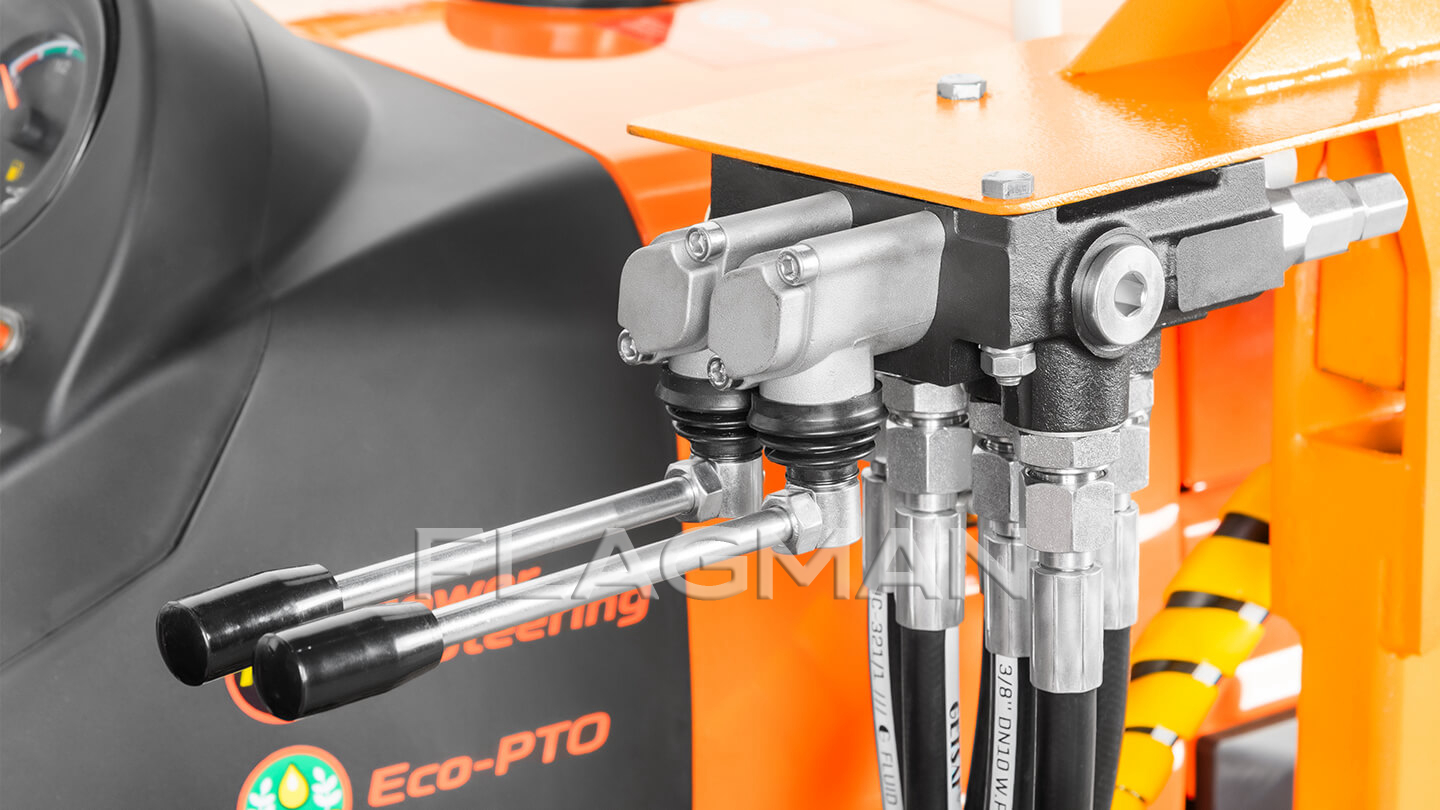

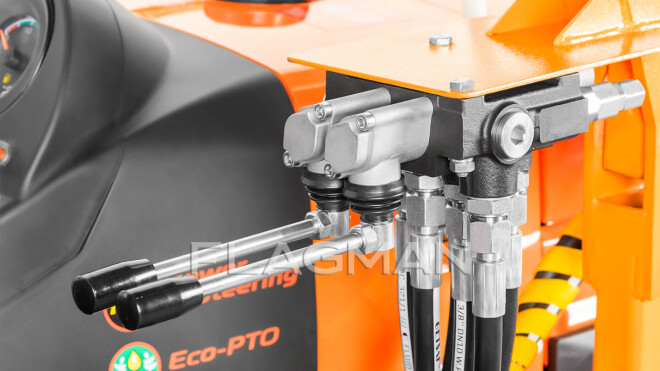

В базовую комплектацию входит двухсекционный гидрораспределитель и необходимый комплект гидравлических соединений. Управление рабочими функциями выполняется раздельно: одна секция отвечает за подъем и опускание стрелы, вторая — за наклон и разгрузку ковша. Секция управления стрелой имеет функцию плавающего режима для копирования рельефа поверхности. Размещение распределителя на выносном кронштейне упрощает монтаж, подключение рукавов и доступ оператора к органам управления без изменения конструкции трактора.
