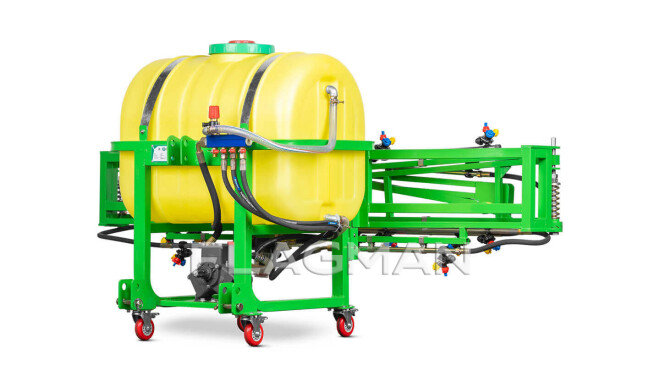

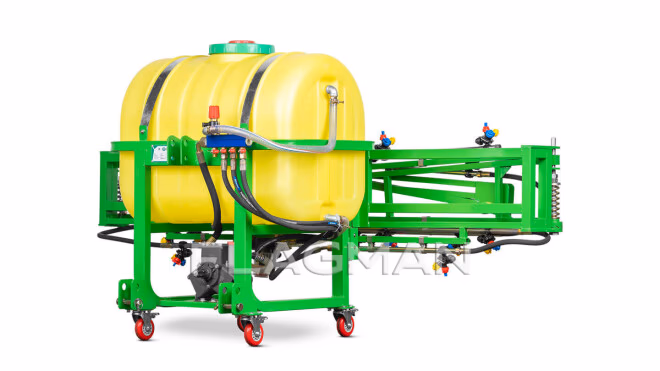

Опрыскиватель полевой навесной Флагман | Flagman P300/1 (300 л) + (кардан 85см/6х6/со сваркой)
Опрыскиватель полевой навесной Флагман | Flagman P300/1 (300 л) + (кардан 85см/6х6/со сваркой)
Общие
Торговая марка
Flagman | Флагман
Страна-производитель
Китай (https://1flagman.com/)
Гарантия
2 года
Тип привода
От ВОМа
Частота вращения ВОМ
540 об/мин
Требуемая мощность трактора
До 60 л. с.
Подъем и опускание штанги
Ручной
Стабилизация штанги
Нет
Система смазки на шарнирах штанги
Нет
Дополнительные пружины на секциях штанги
Да
Колеса для транспортировки
Да
Система тройной фильтрации
Да
Возможность отключения контуров
Да (левый, правый)
Система независимой заправки жидкостью
Нет
Функция гидравлического смешивания химического состава
Да
Марка насоса
LIXIN
Мощность насоса
60-80 л/мин
Давление
8-10 бар
3-х мембранный насос
Да
Количество шлицов на насосе
6
Крепление форсунки
Накладная
Бак для мытья рук
Нет
Форсунки
Пластиковые, тройные (револьверного типа)
Тип насоса
Мембранно-поршневой
Расход
10-30 л/мин
Толщина пальцев
22/28 мм
Модель насоса
388
Возможность агрегатирования комплектом для ручного полива
Нет
Модель распределителя
LIXIN
Профиль рамы
60x40
Фильтр
С обратным клапаном
Марка фильтра
LIXIN
Модель фильтра
LIXIN
Толщина бака
0,5 см
Марка форсунок
LIXIN
Насос
Высокого давления
Количество форсунок
20
Марка распределителя
LIXIN
Корпус вентилятора
Нет
Диаметр вентилятора
Нет
Расстояние от опорных колес до форсунок
Не менее 550 мм
Габариты и масса
Габариты
1450х2400х1200 мм
Транспортные габариты (без обрешетки)
1100х2400х1200 мм
Конструкционный вес
110 кг
Обработка
Объем резервуара
300 л
Рабочая ширина захвата луча
10 м
Рабочая ширина
10 м
Все характеристики
Скачайте бесплатный КАТАЛОГ С ЦЕНАМИ И АКЦИЯМИ

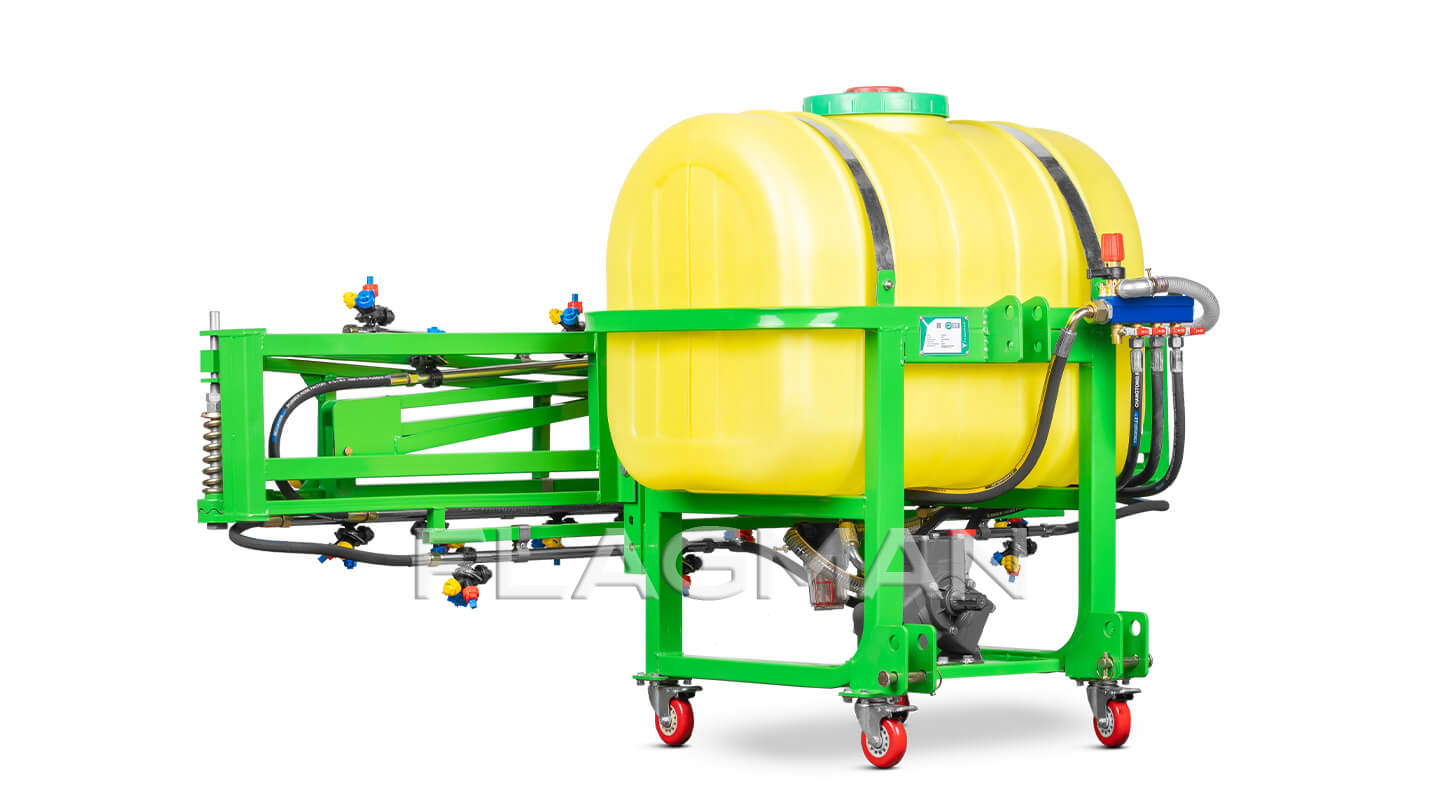

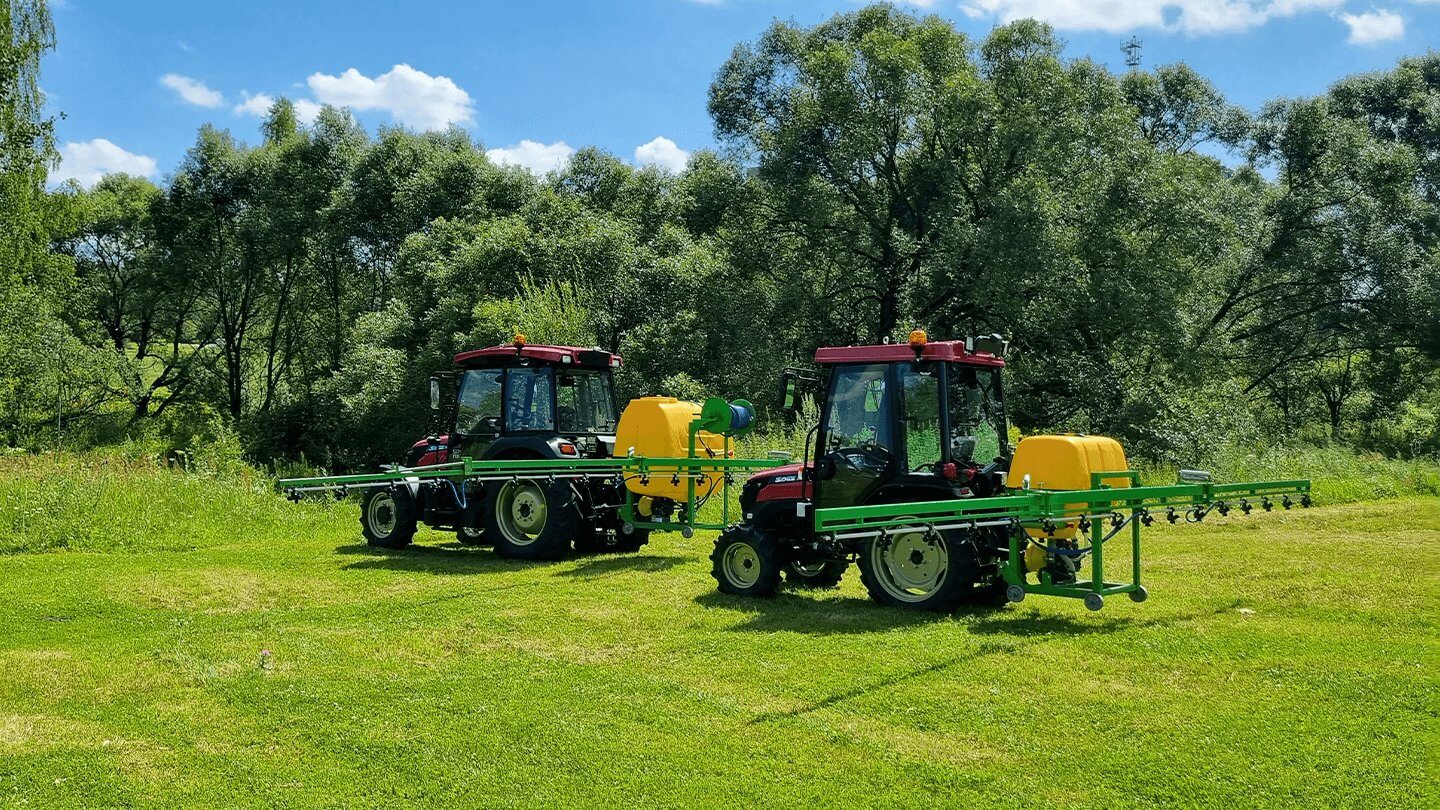

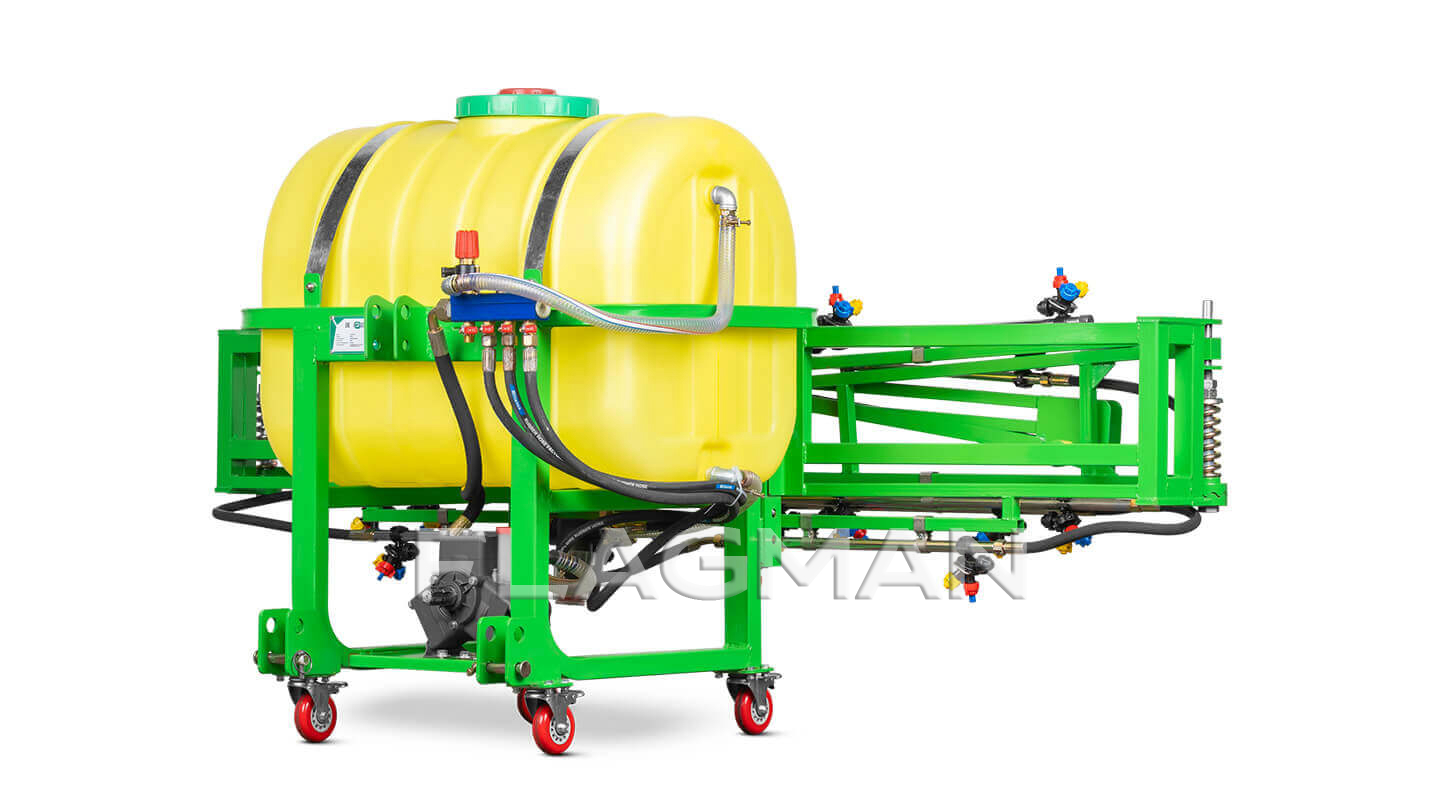

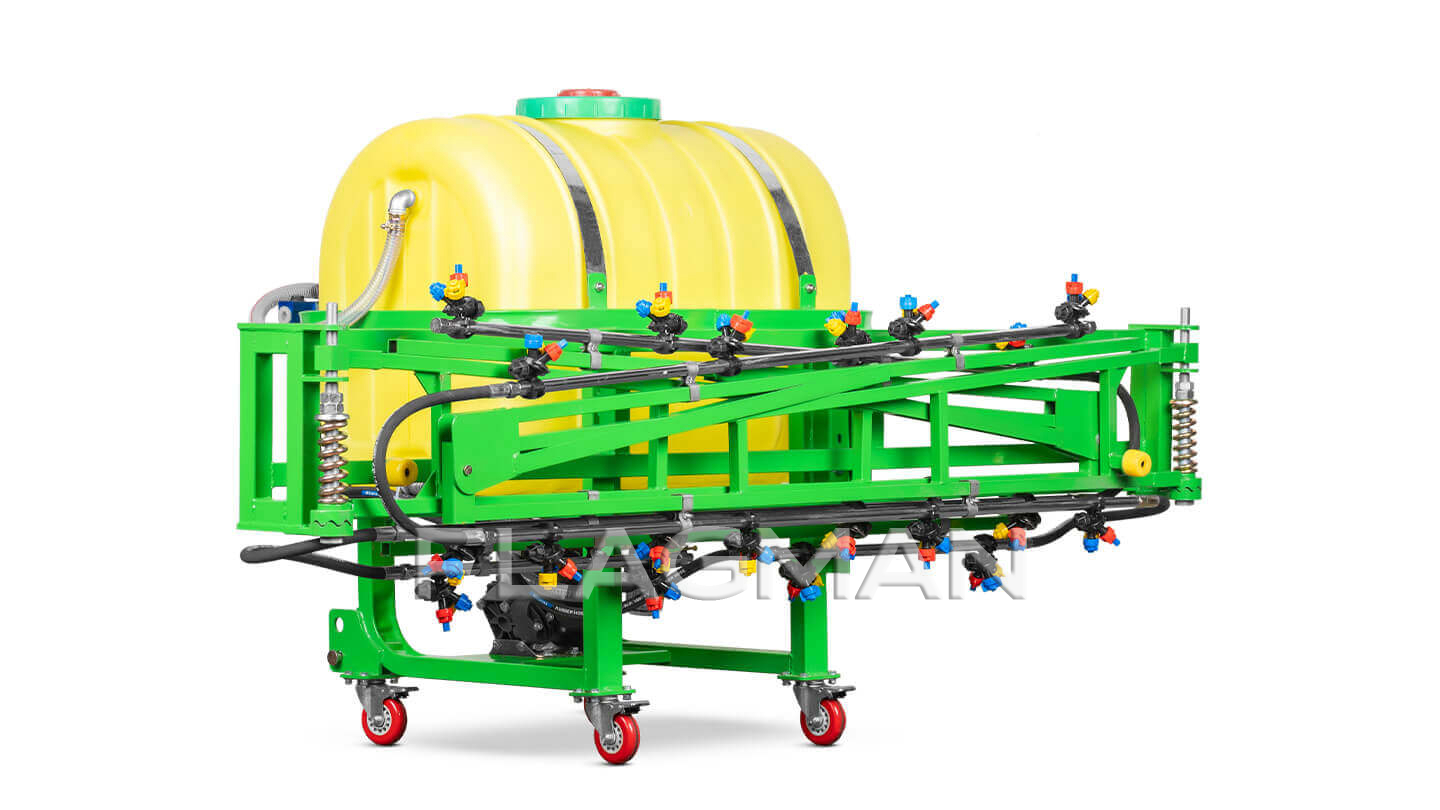

Назначение и применение
Полевые навесные штанговые опрыскиватели Flagman предназначены для внесения средств защиты растений и жидких удобрений по полевым культурам с равномерным распределением по ширине обработки. Агрегатируются с трактором на заднюю 3-точечную навеску, привод рабочих органов — от ВОМ 540 об/мин. Штанга 10 м с 20 распылителями обеспечивает стабильную норму внесения и производительность при обработке участков различной конфигурации.

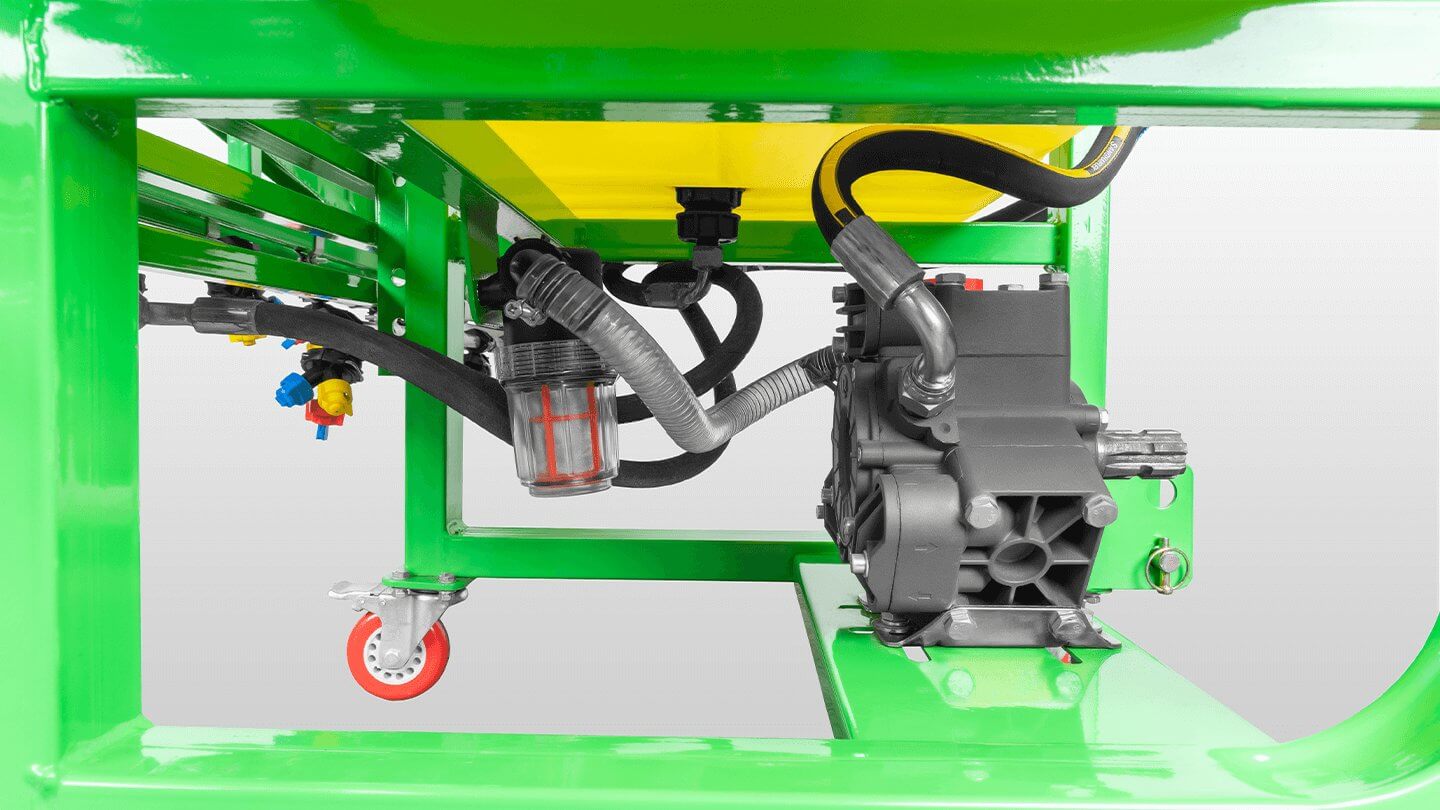

Трехступенчатая система фильтрации
Фильтр заправочной горловины предотвращает загрязнение раствора при заливке в бак. Магистральный сетчатый фильтр в пластиковой колбе на нижней части рамы выполняет основную очистку потока. Третья ступень — мелкая сетка в корпусе форсунки. Узлы фильтрации конструктивно доступны для промывки и очистки.

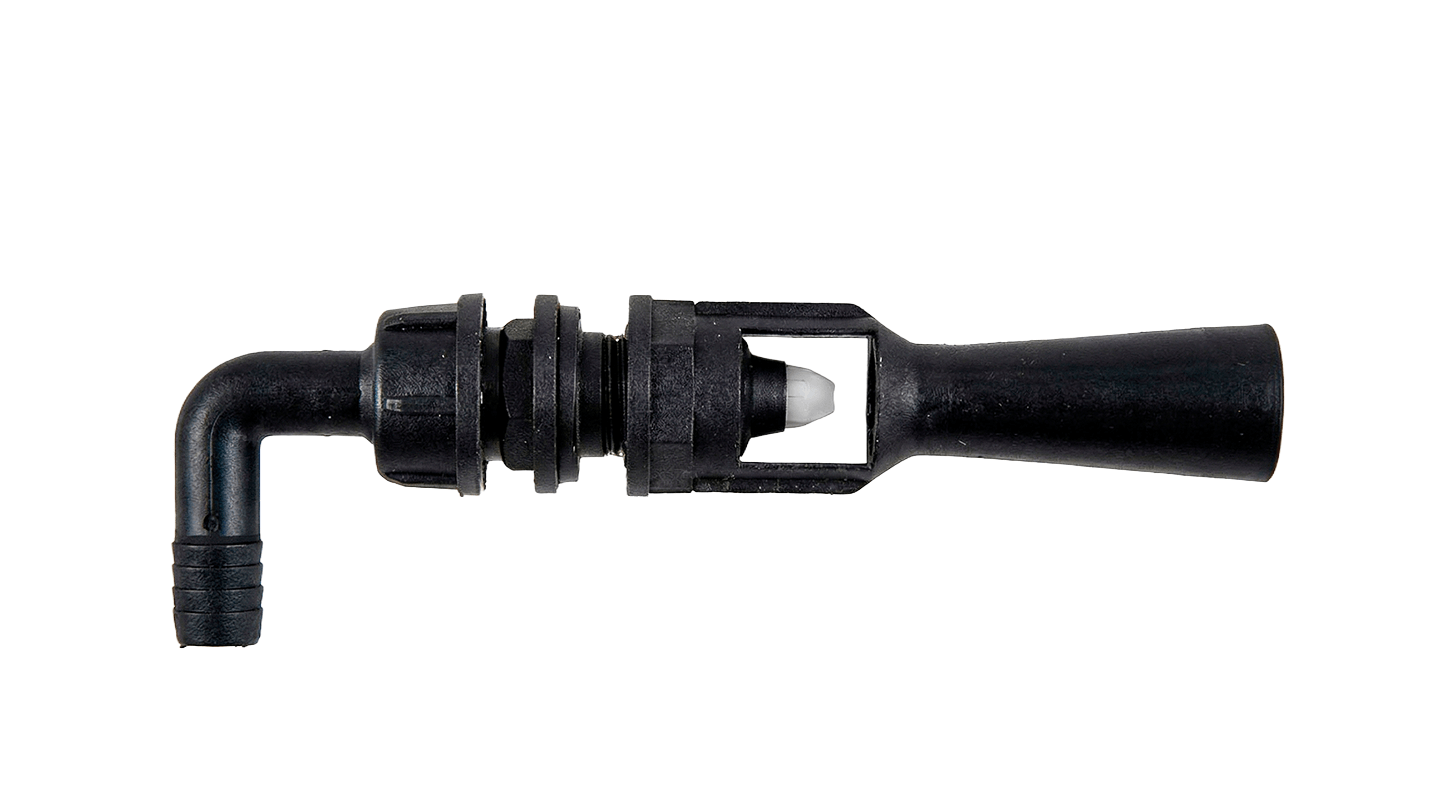

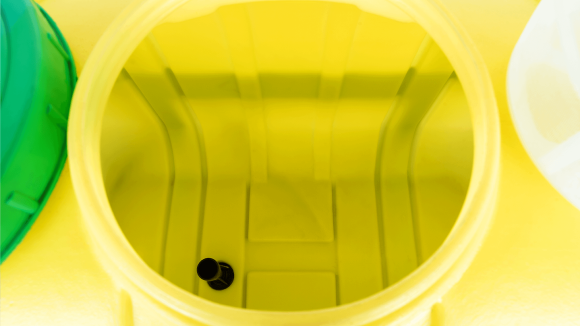

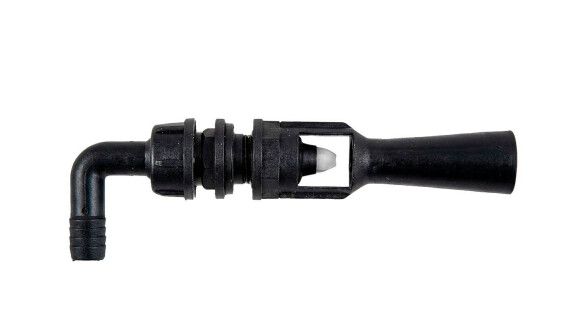

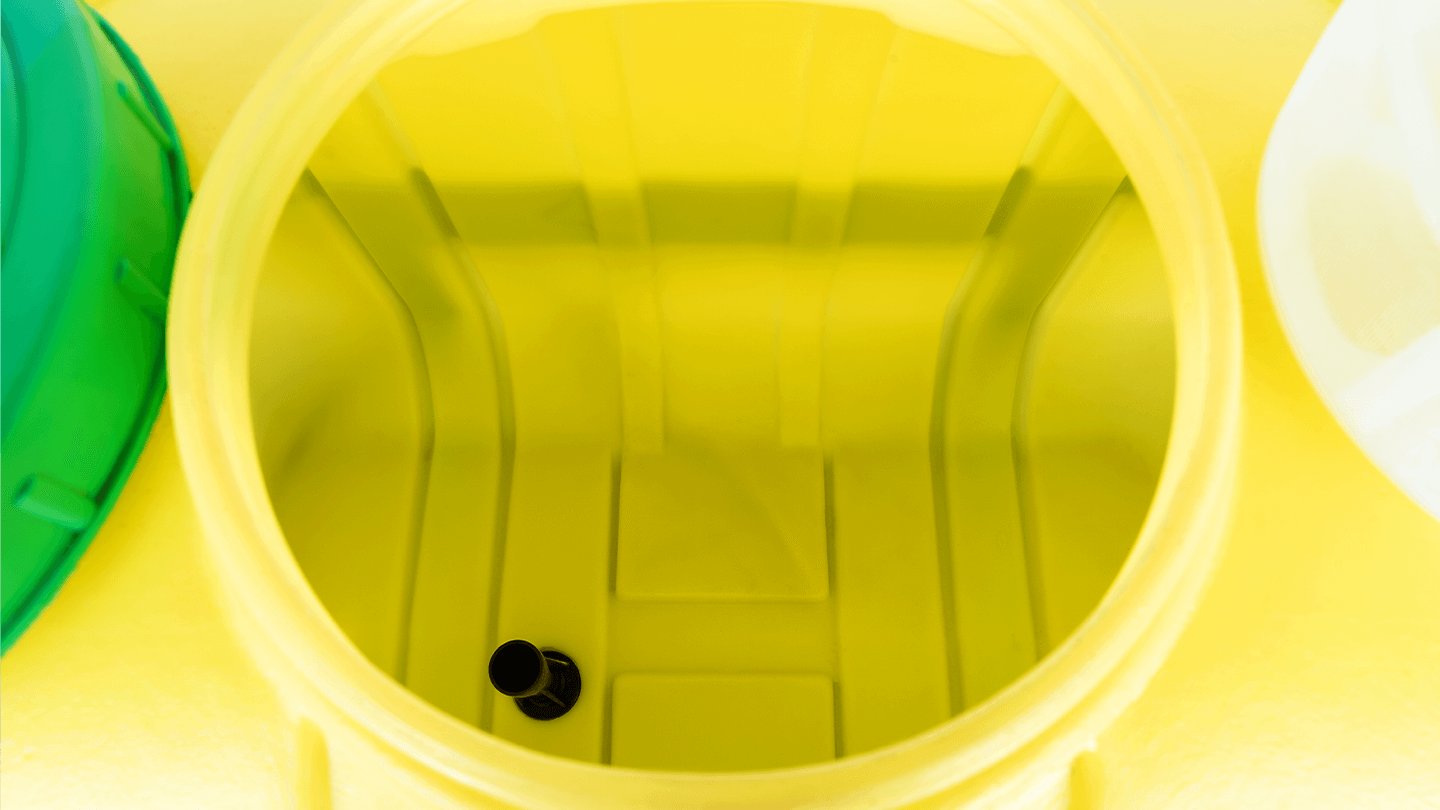

Гидравлическое смешивание
Перемешивание рабочего раствора выполняется гидравлически за счёт циркуляции: часть потока возвращается в бак через смеситель, создавая завихрения и поддерживая однородность смеси. Это стабилизирует концентрацию по всему объёму и улучшает повторяемость нормы внесения при смене скорости и включении/отключении секций штанги.

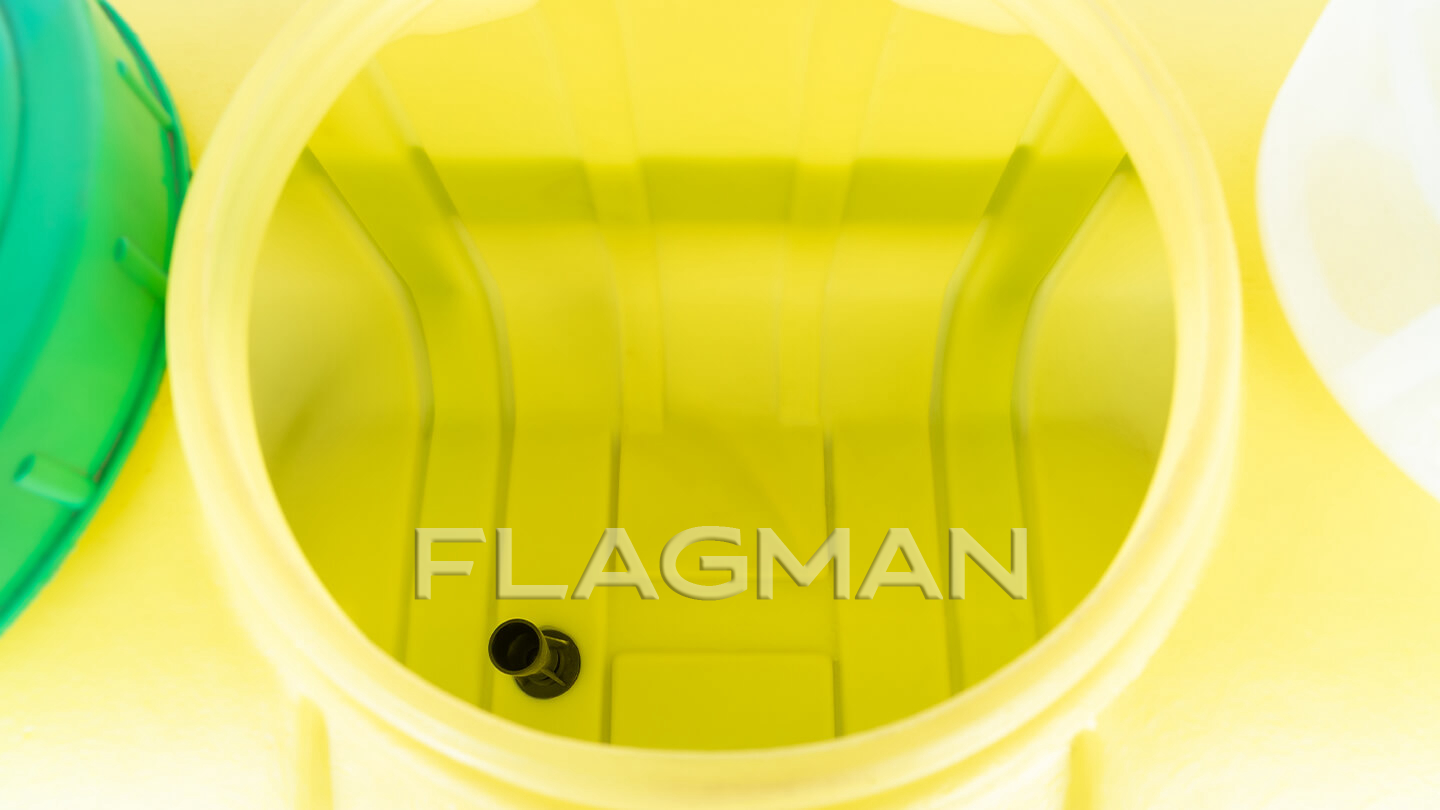

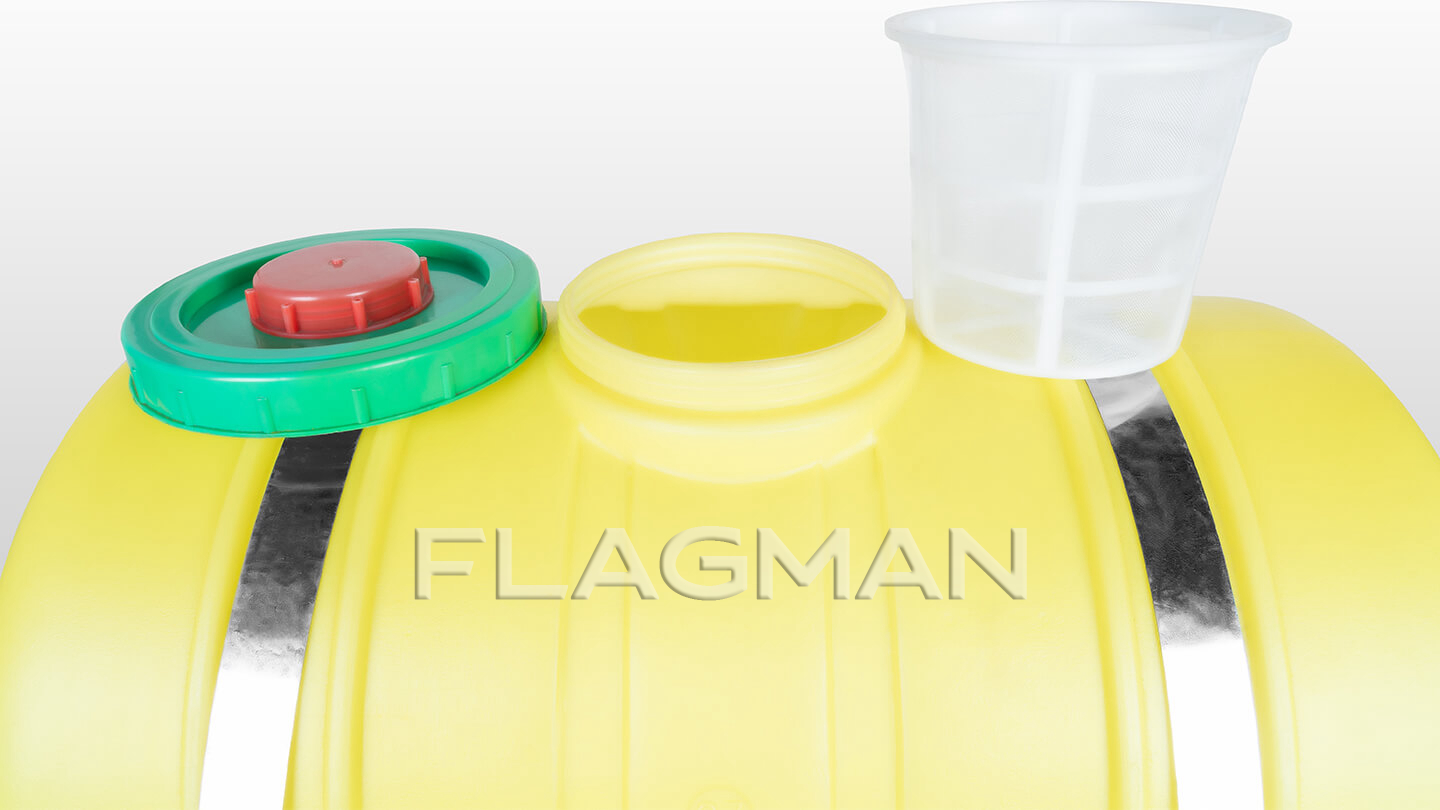

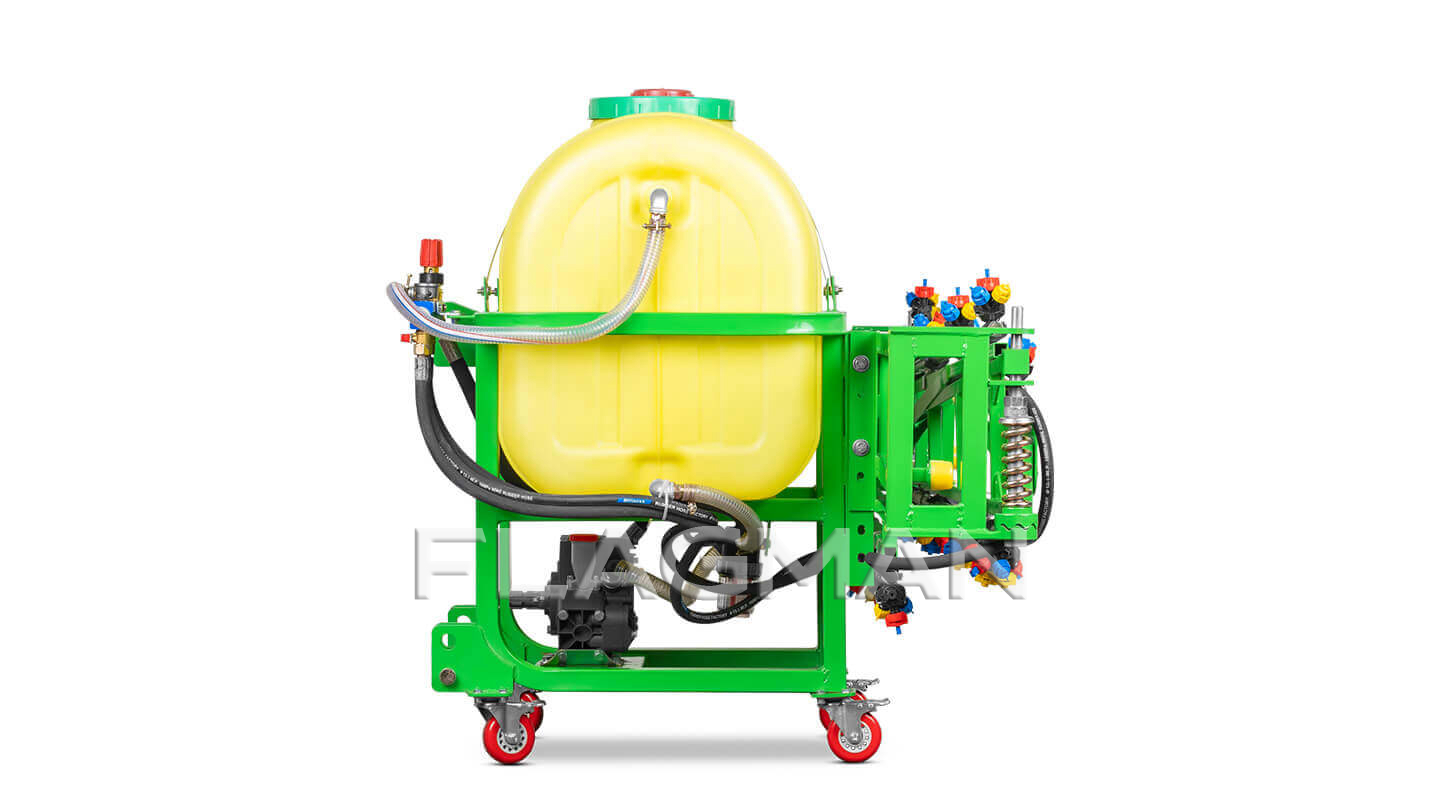

Толстостенный пластиковый бак
Опрыскиватели Flagman оснащены баком из прочного химически стойкого пластика. Толщина стенки — 5 - 10 мм. Материал устойчив к воздействию агрохимии и перепадам температуры. Прозрачный трубопровод позволяет оператору контролировать заполнение ёмкости и работу циркуляции.

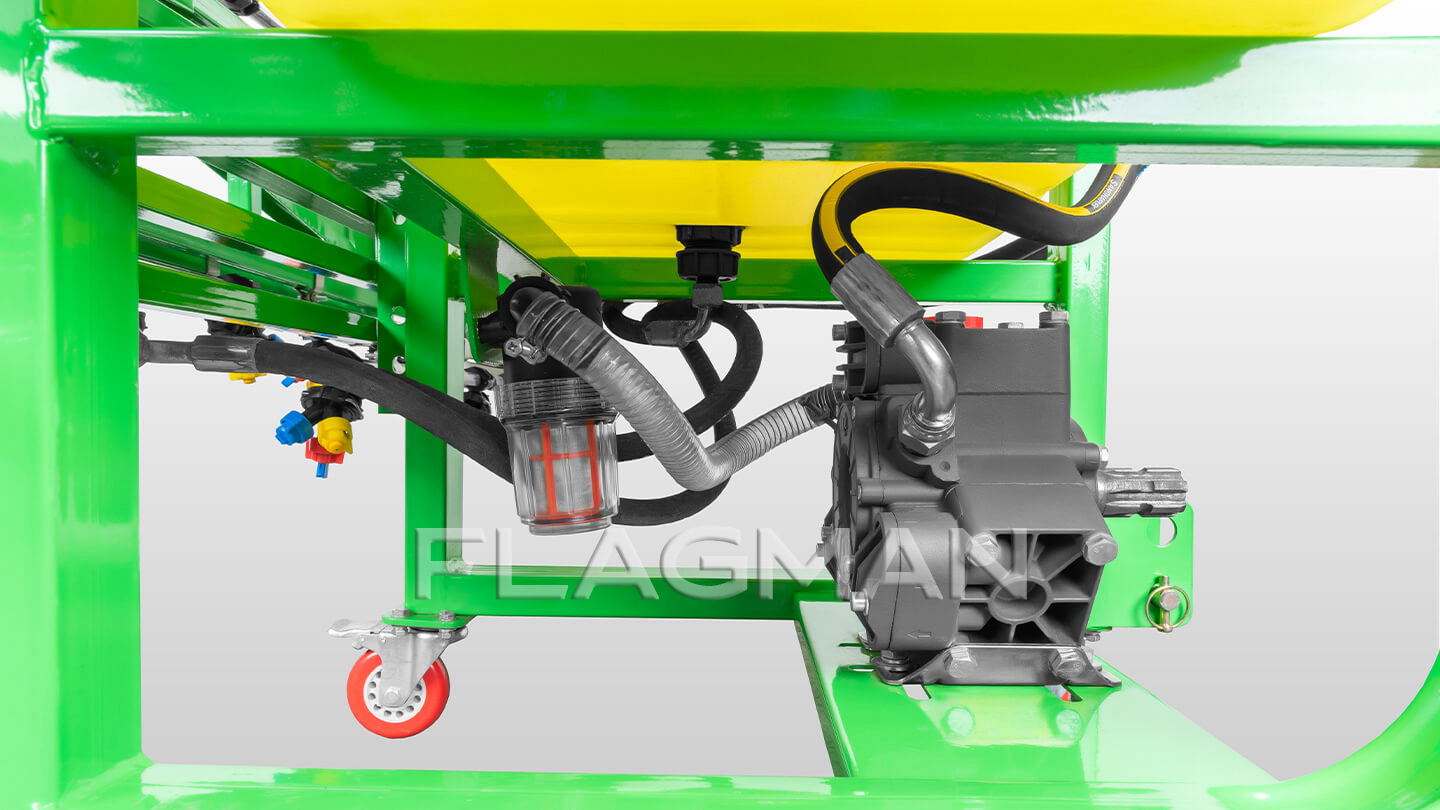

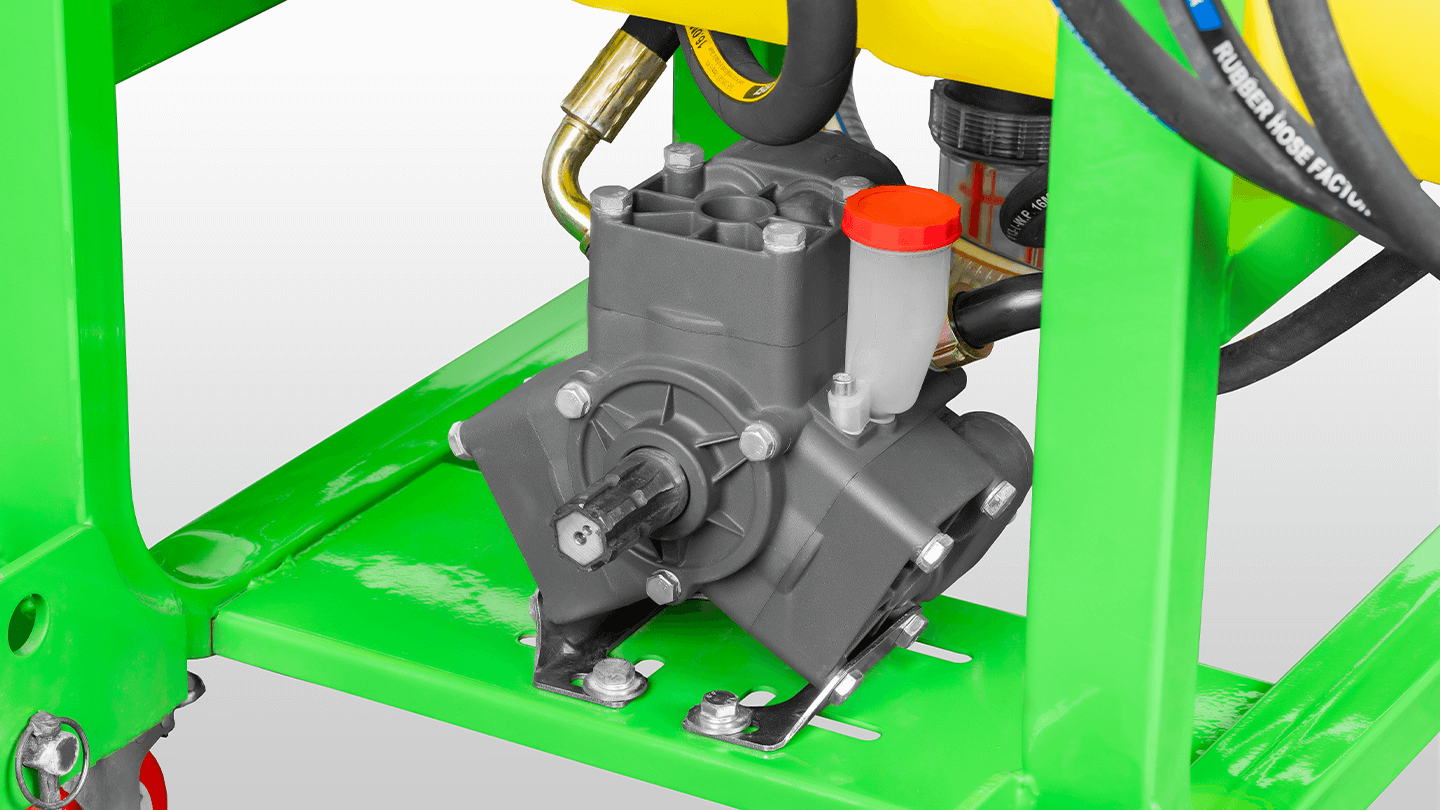

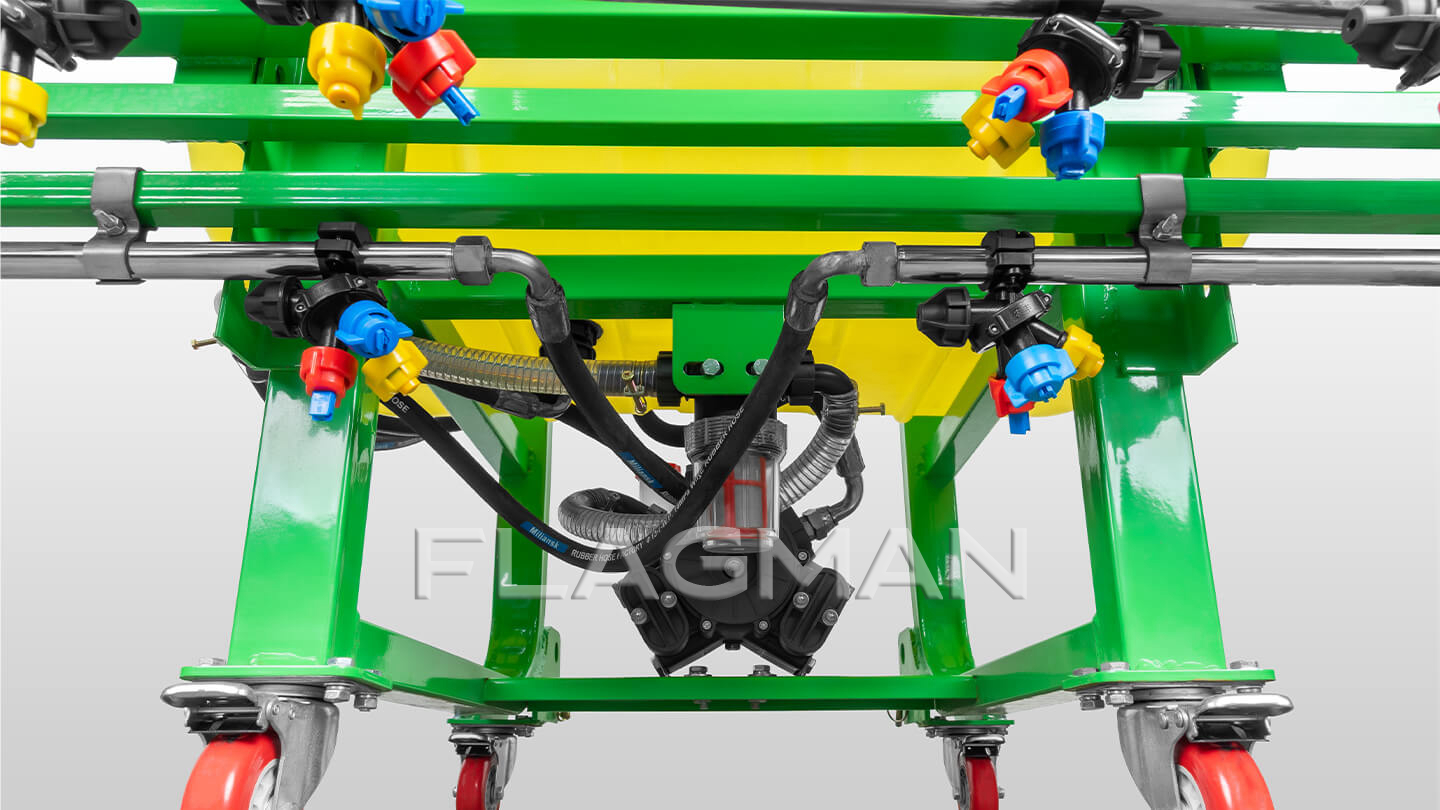

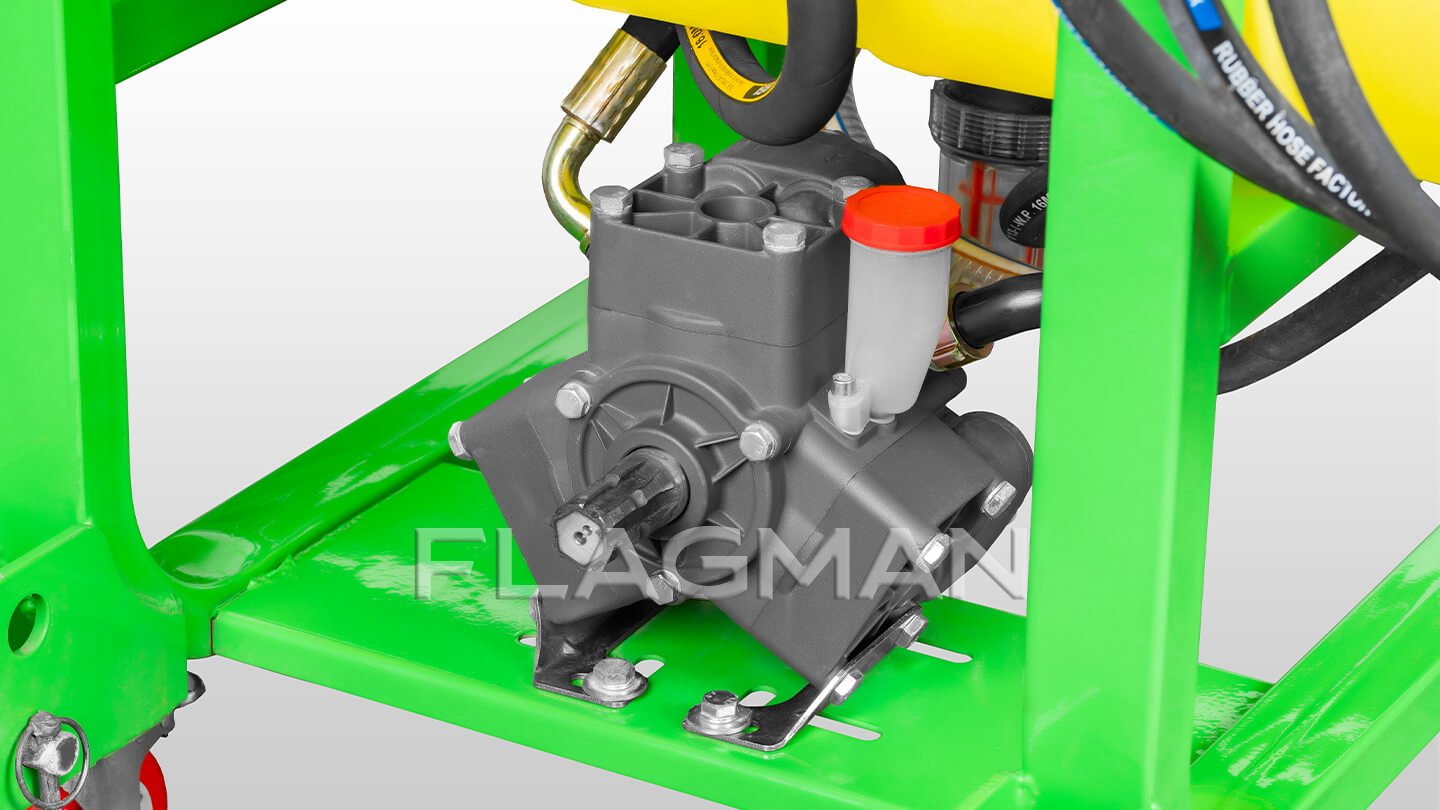

3-цилиндровый диафрагменный насос
Установлен 3-цилиндровый диафрагменный насос (модель 388) с приводом от ВОМ и входом под 6 шлицов. Рабочие характеристики: 0,8–1,0 МПа и 60–80 л/мин. Насос обеспечивает стабильную подачу на штангу и корректную работу регулятора/манометра, включая режим циркуляции и перекрытие секций.
Прочная рама, окрашенная порошковой краской
Рама изготовлена из прямоугольного профиля: основная рама 60×40 мм и рама крепления бочки 40×40 мм, что повышает жёсткость конструкции. Рама и штанга выполнены в сварном исполнении, покрытие порошковое — износостойкое и коррозионностойкое.

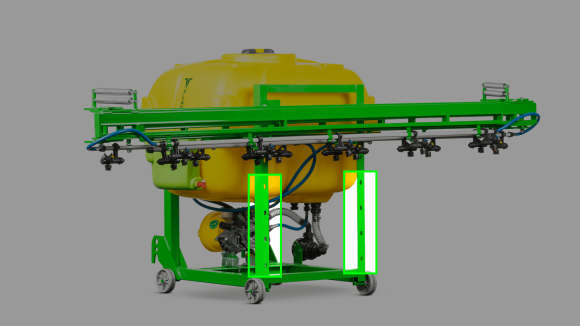

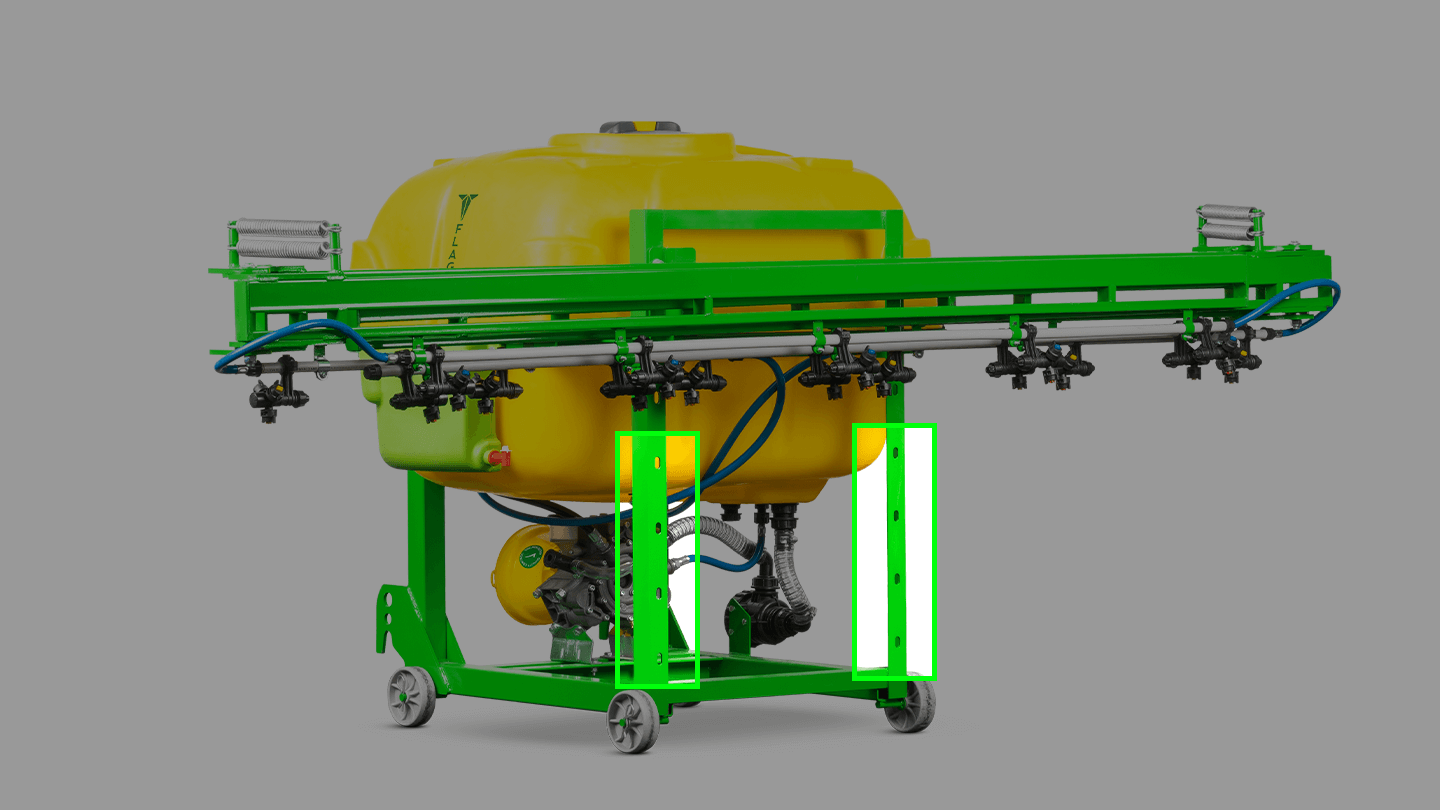

Механическое регулирование высоты штанги
Высота штанги регулируется механически в 5 положениях перестановкой крепёжных болтов в узле крепления. Решение обеспечивает жёсткую фиксацию, уменьшает раскачивание и упрощает настройку под высоту культуры и рельеф. Дополнительно рабочую высоту можно корректировать положением навески трактора.

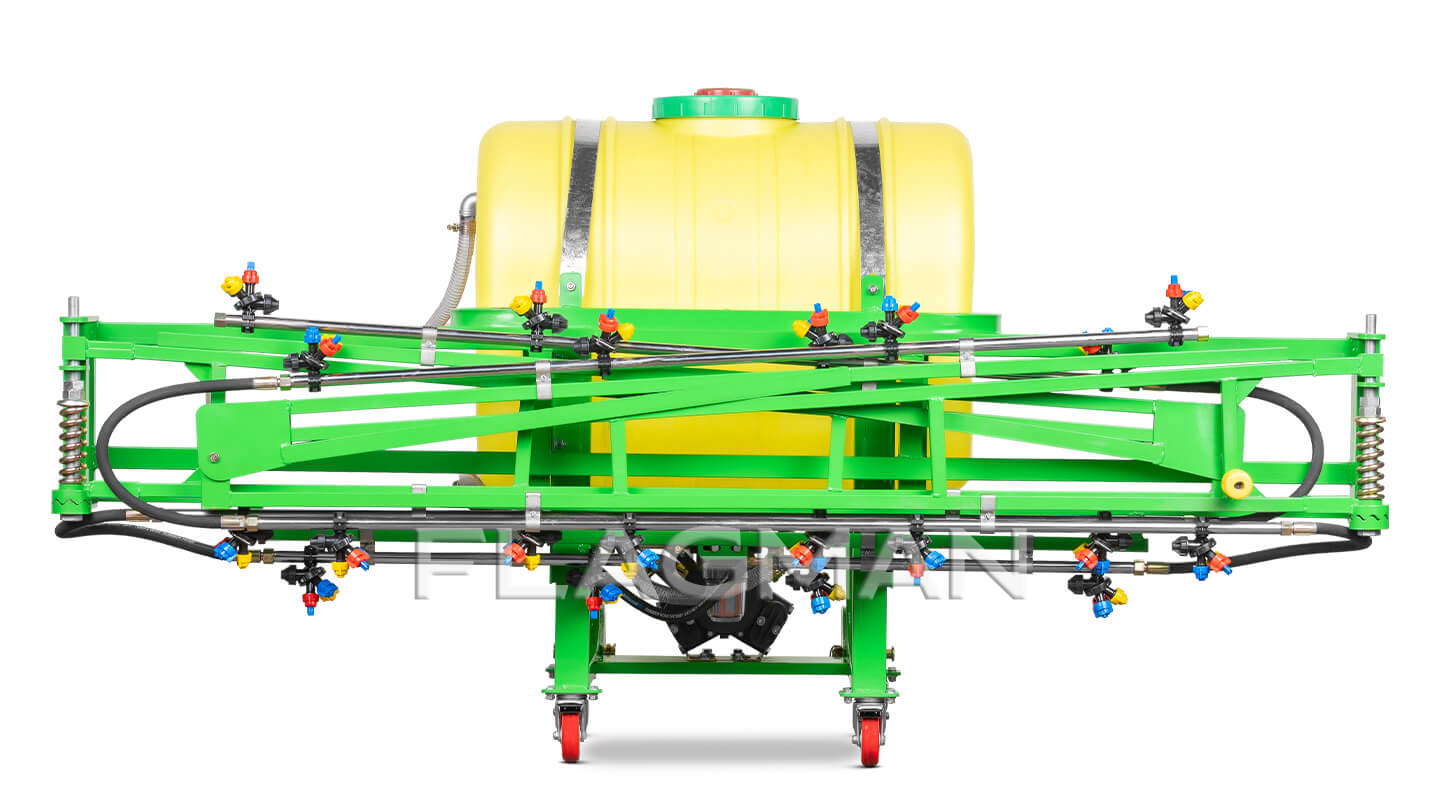

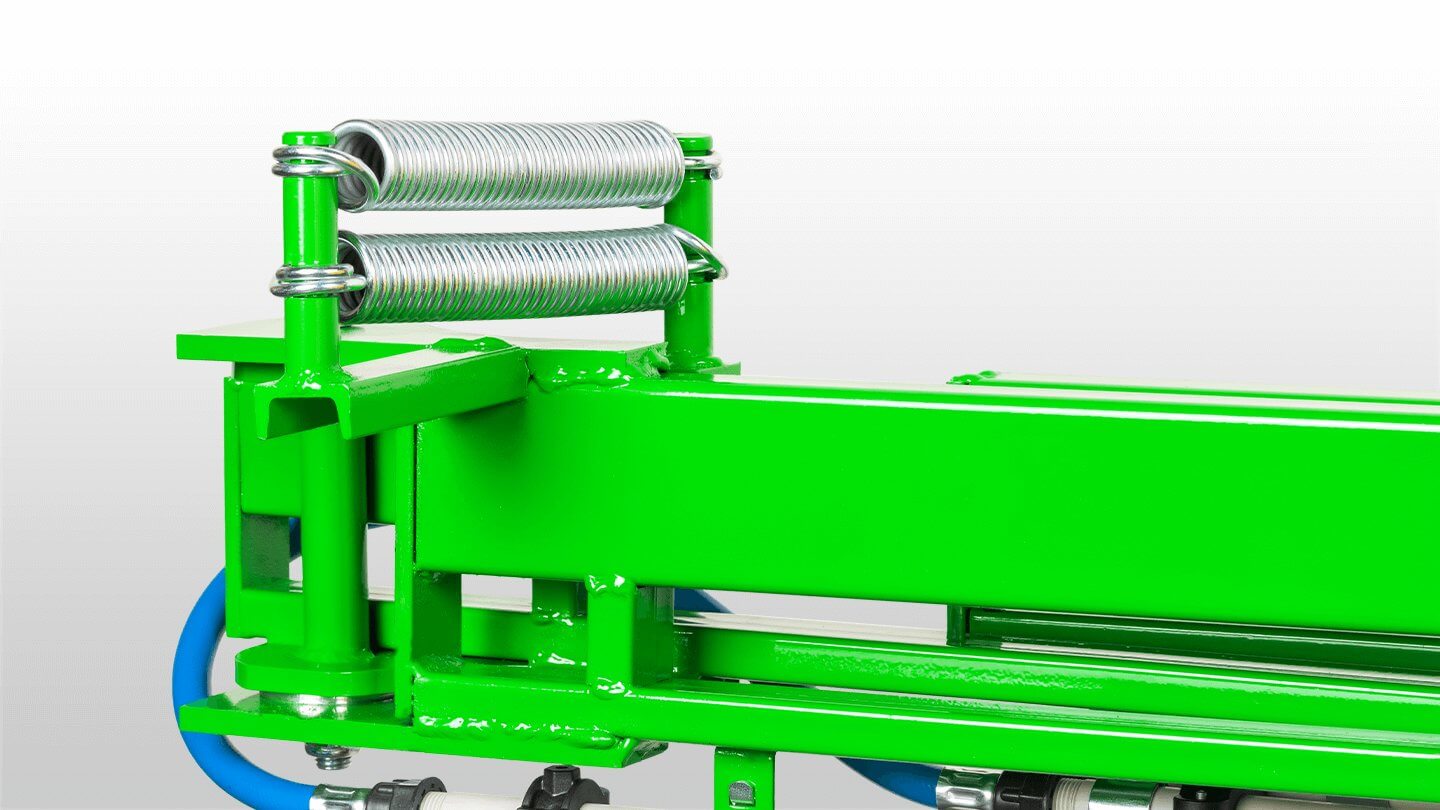

Подпружиненные секции и защита крыльев
Откидные крылья штанги оснащены подпружиненным фиксатором, который удерживает штангу в рабочем и транспортном положении. При наезде на препятствие крыло складывается, снижая риск деформации штанги и креплений. В сложенном положении работают пластиковые мягкие упоры, уменьшая ударные нагрузки, трение металла и шум.

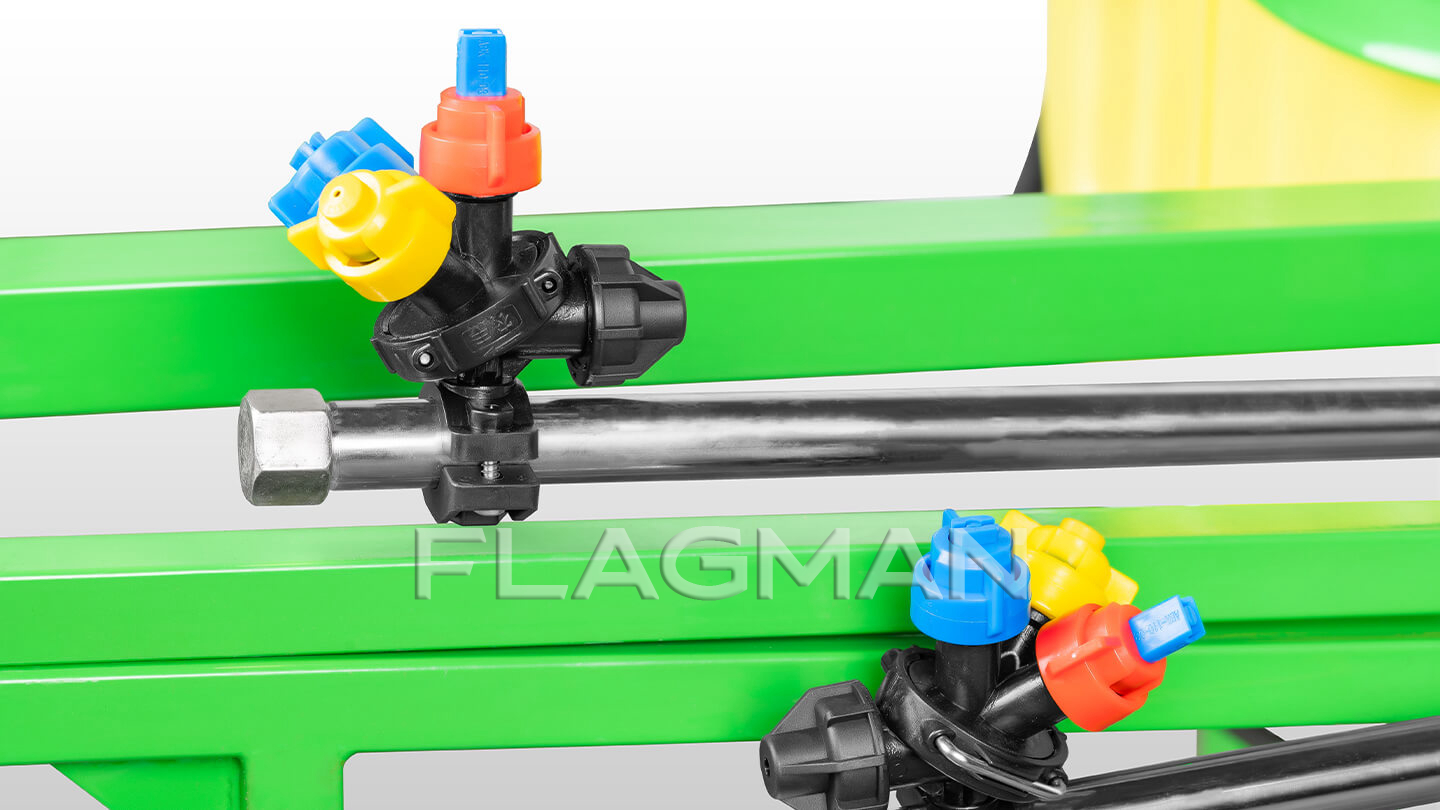

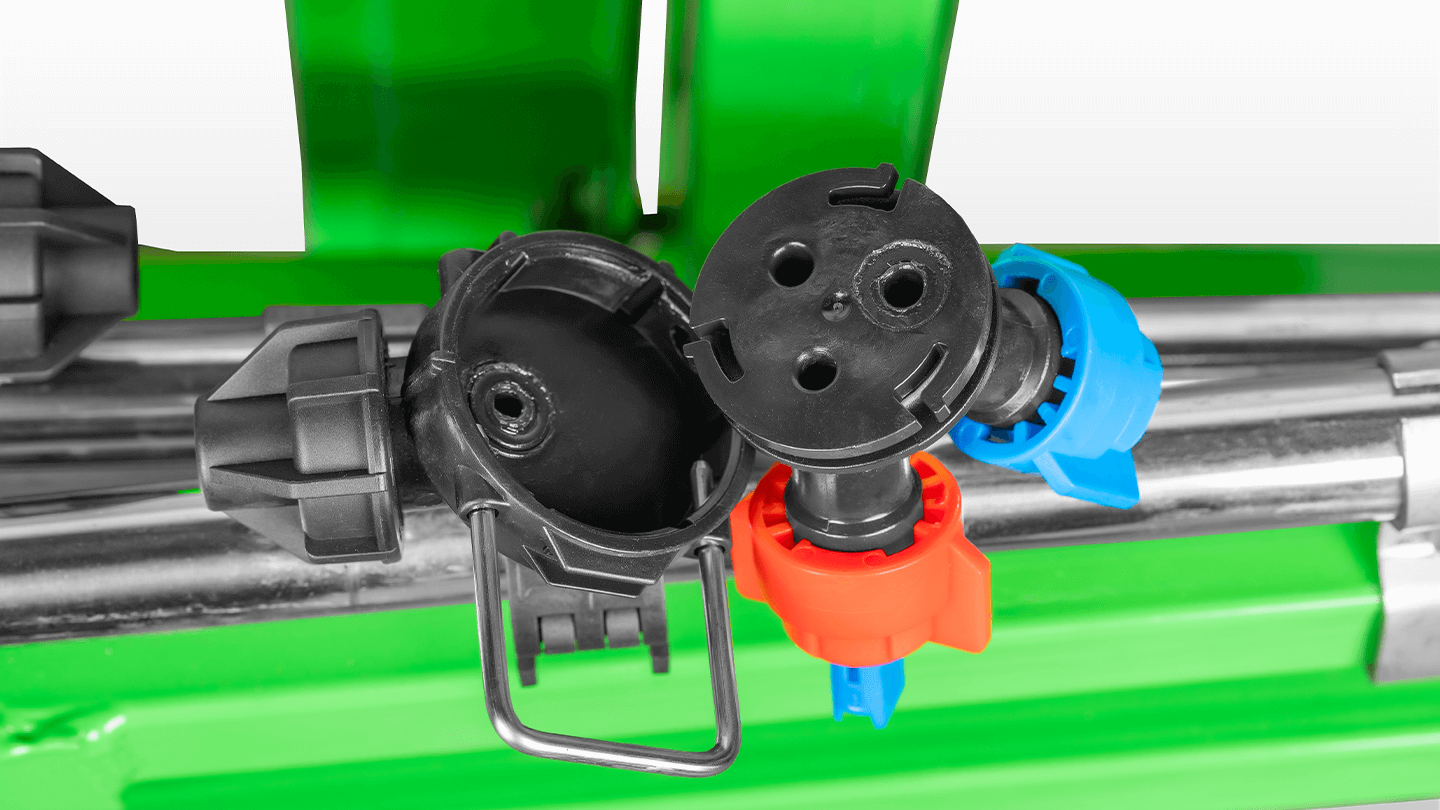

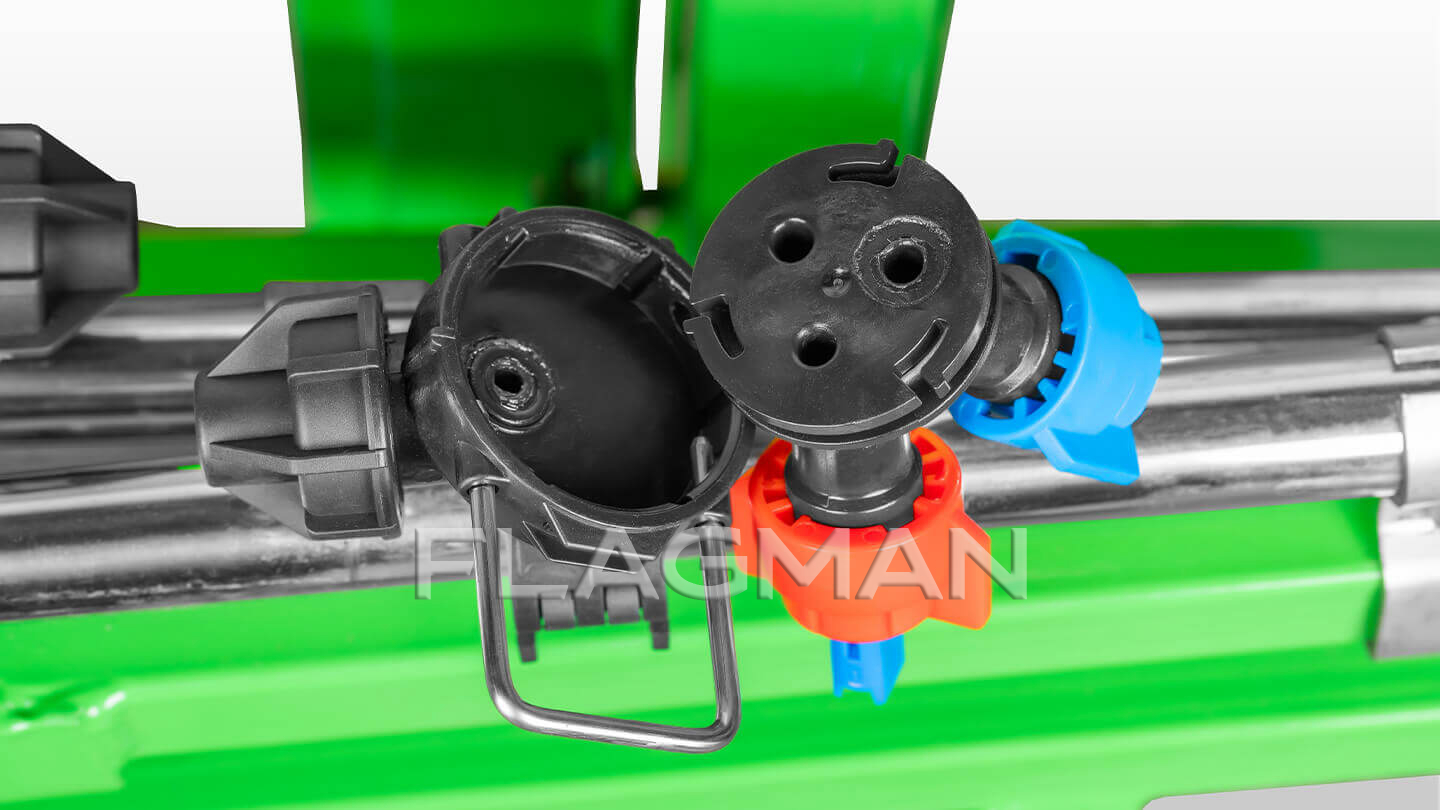

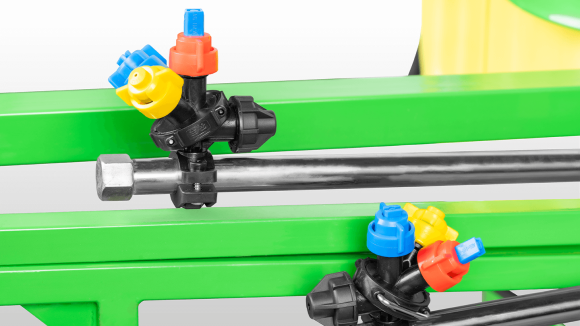

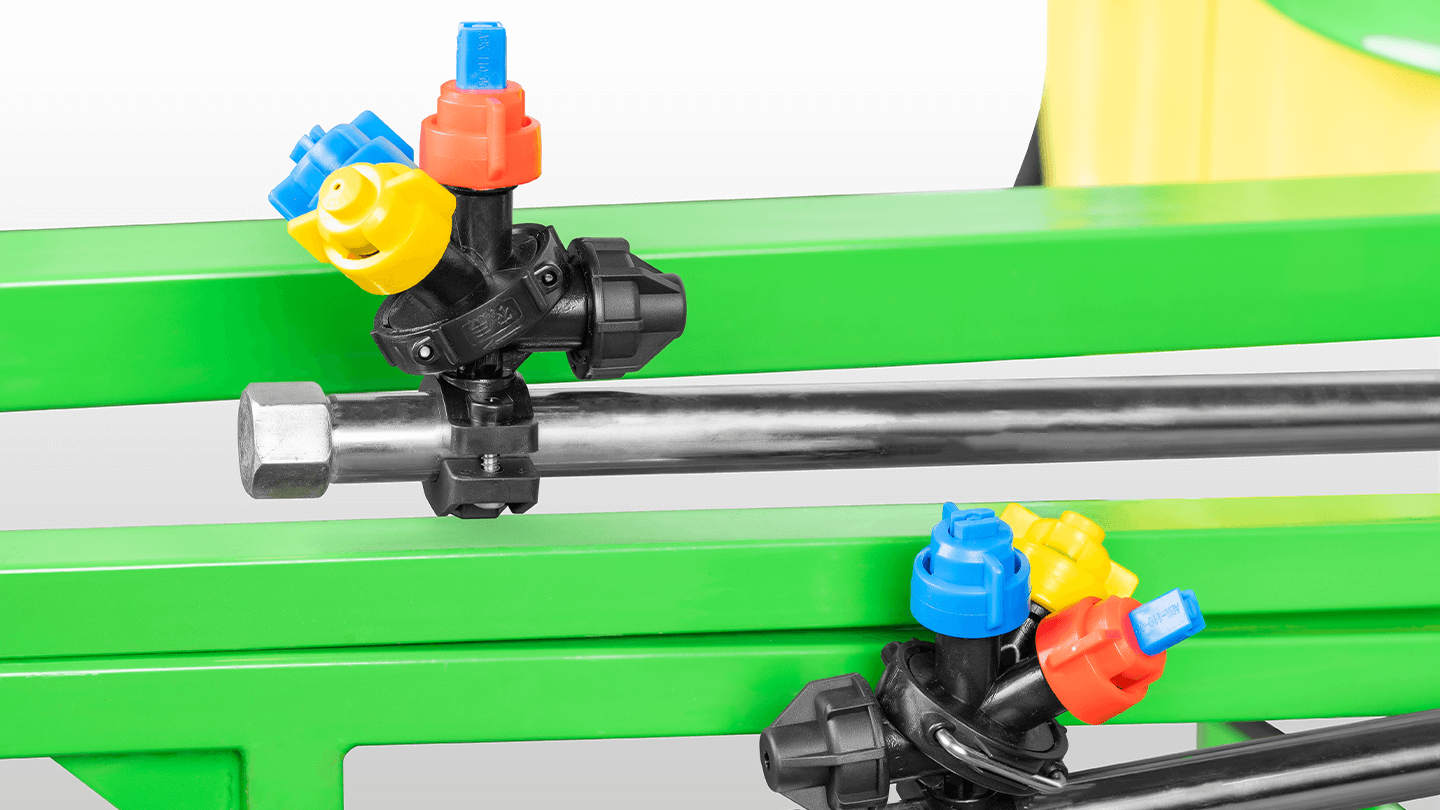

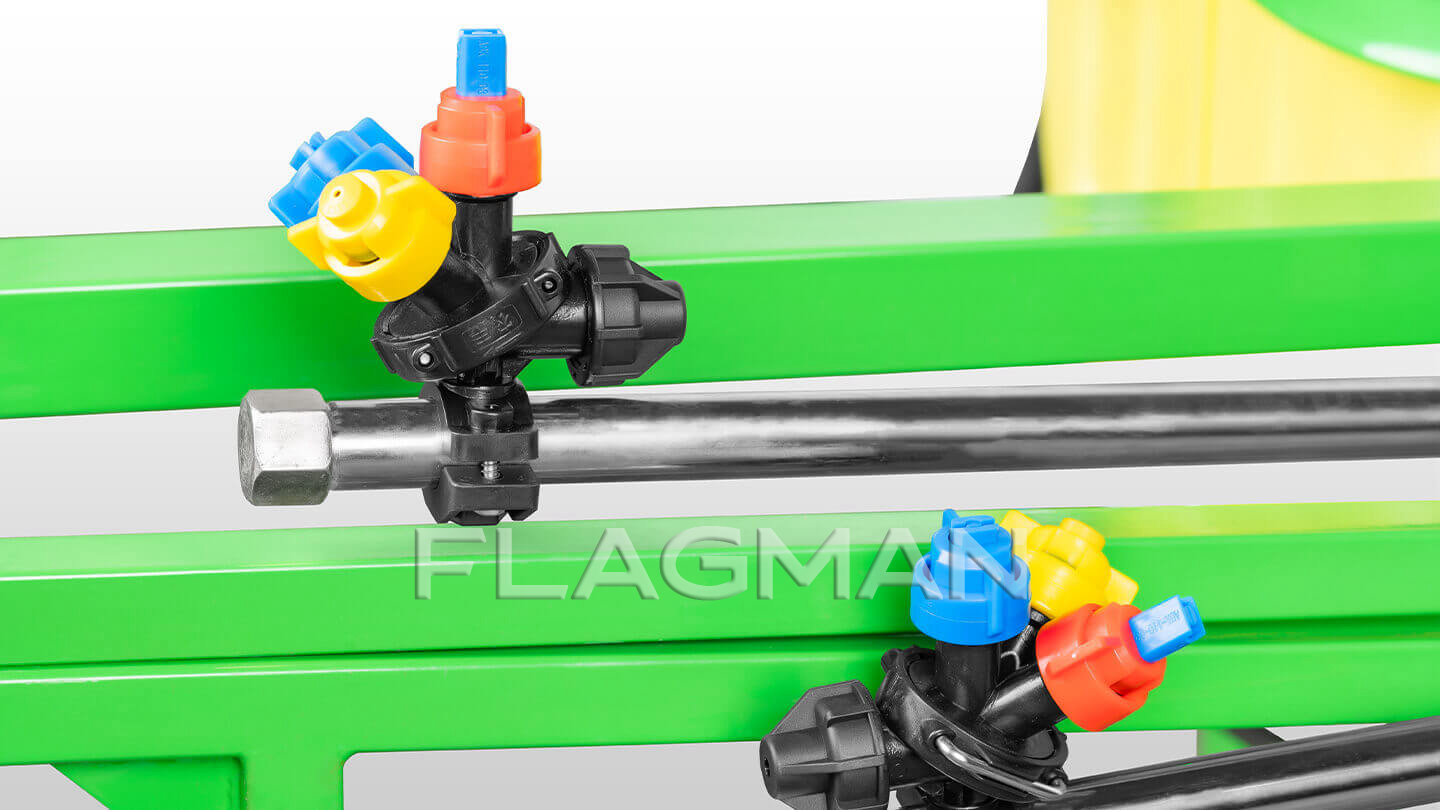

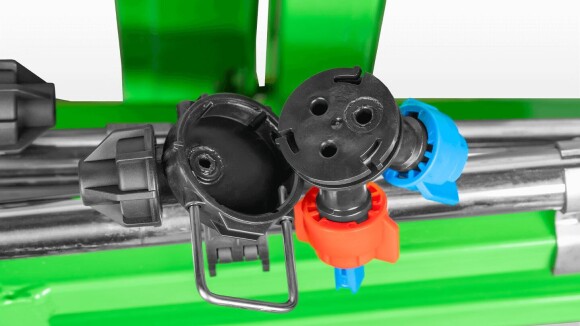

Трехпозиционные пластиковые форсунки с фильтром
Штанга укомплектована 20 форсунками с трёхпозиционными распылителями в пластиковом корпусе. В каждом распылителе установлен индивидуальный сетчатый фильтр; положение револьверной головки фиксируется скобой — переключение выполняется быстро и без специнструмента. Конструкция удобна для обслуживания и оперативной смены режима распыла.

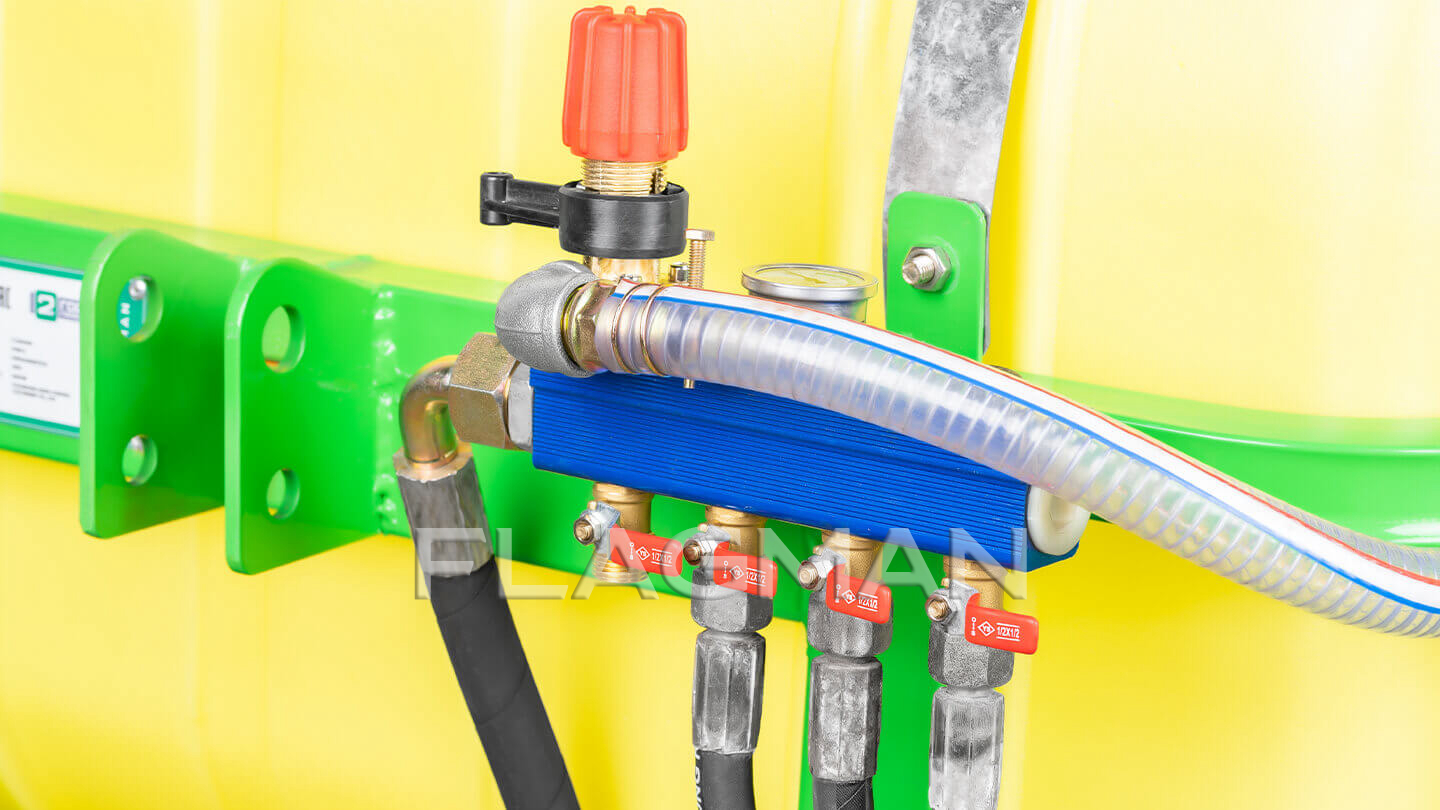

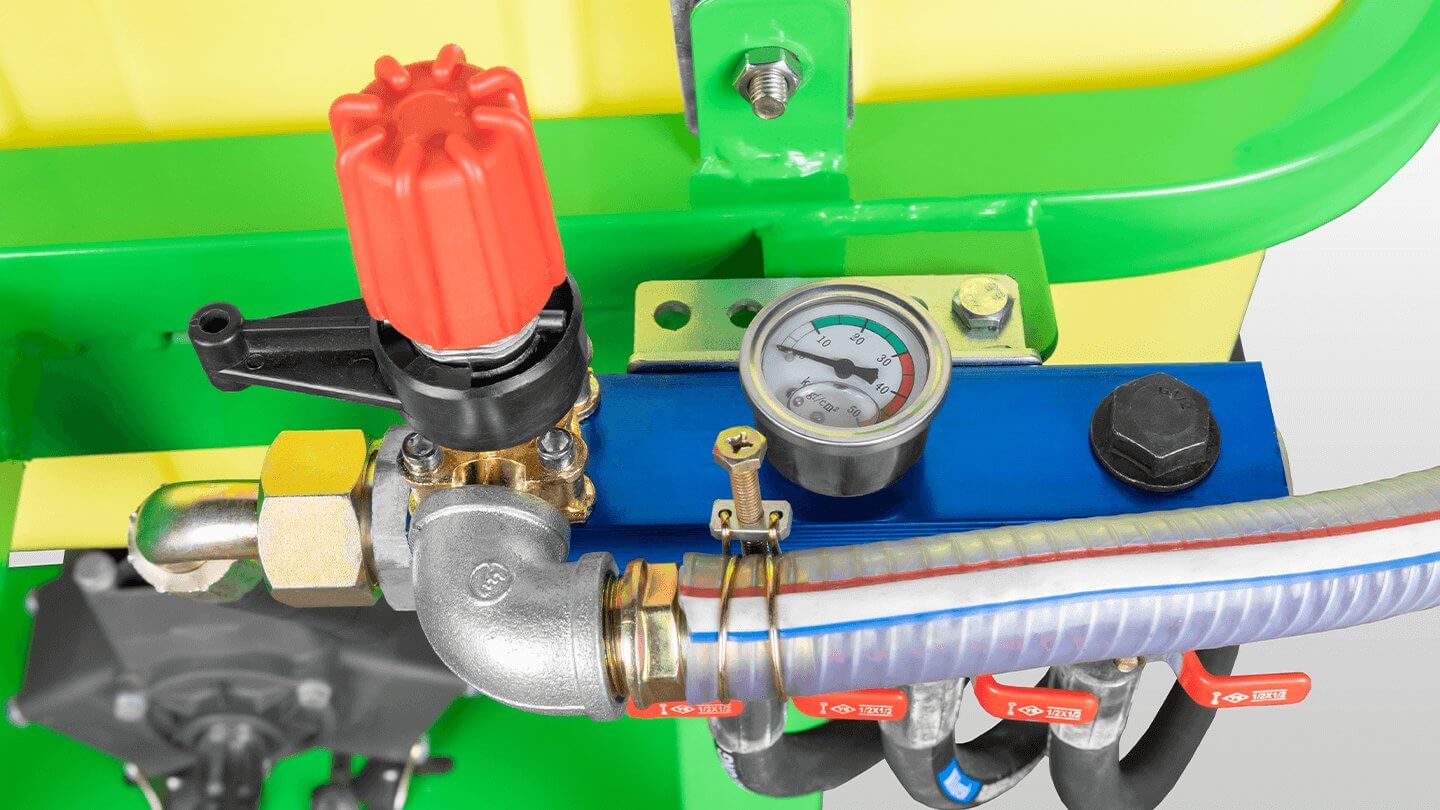

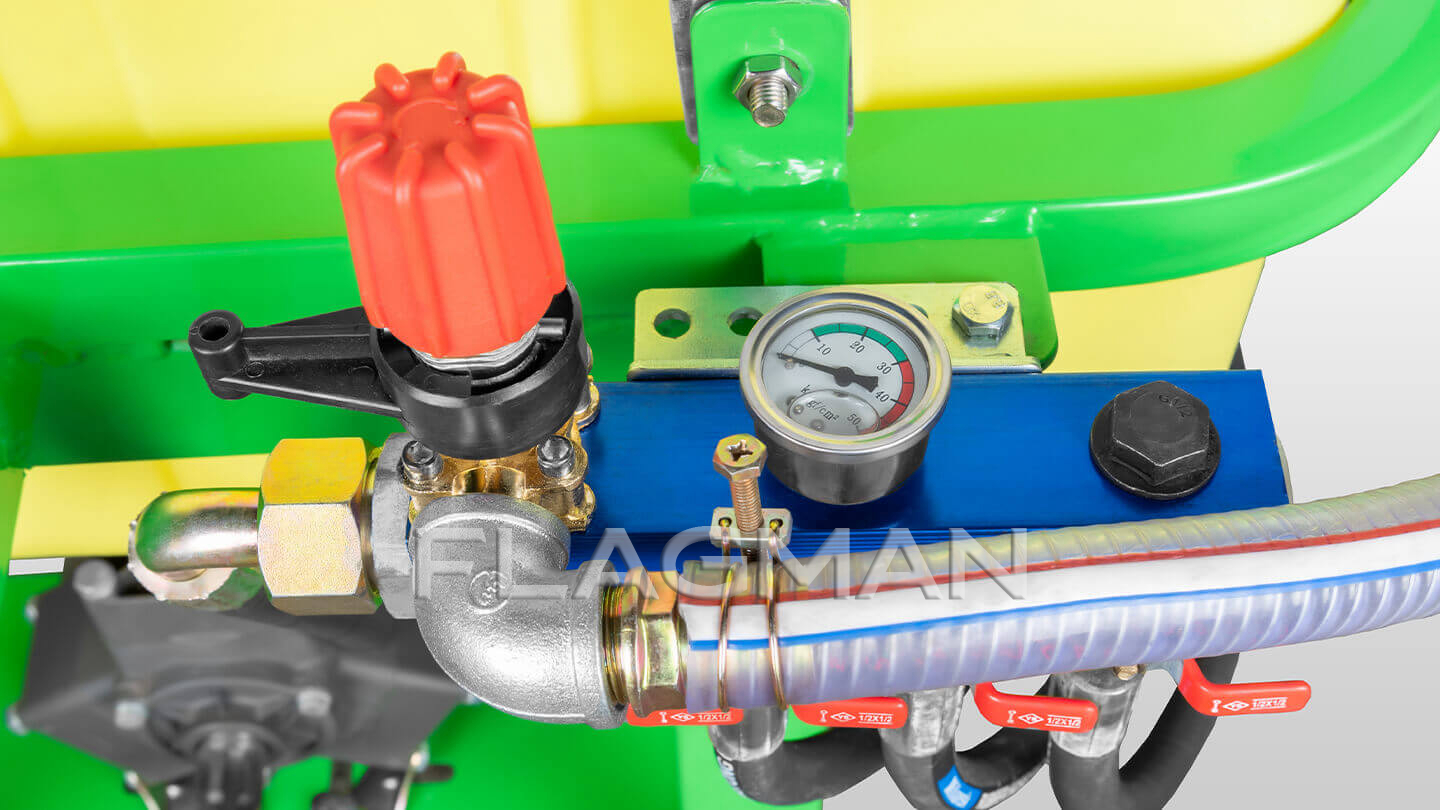

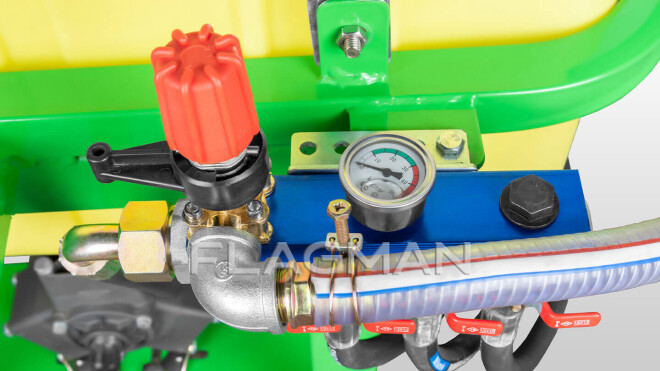

Трехсекционный регулятор-распределитель
На агрегате установлен регулятор с манометром и отключением секций крыльев. Секционное перекрытие позволяет работать по краю поля, на узких участках и при частичной обработке без перерасхода препарата. Компоновка коллектора обеспечивает быстрый доступ к кранам и шлангам для контроля и регулировки.

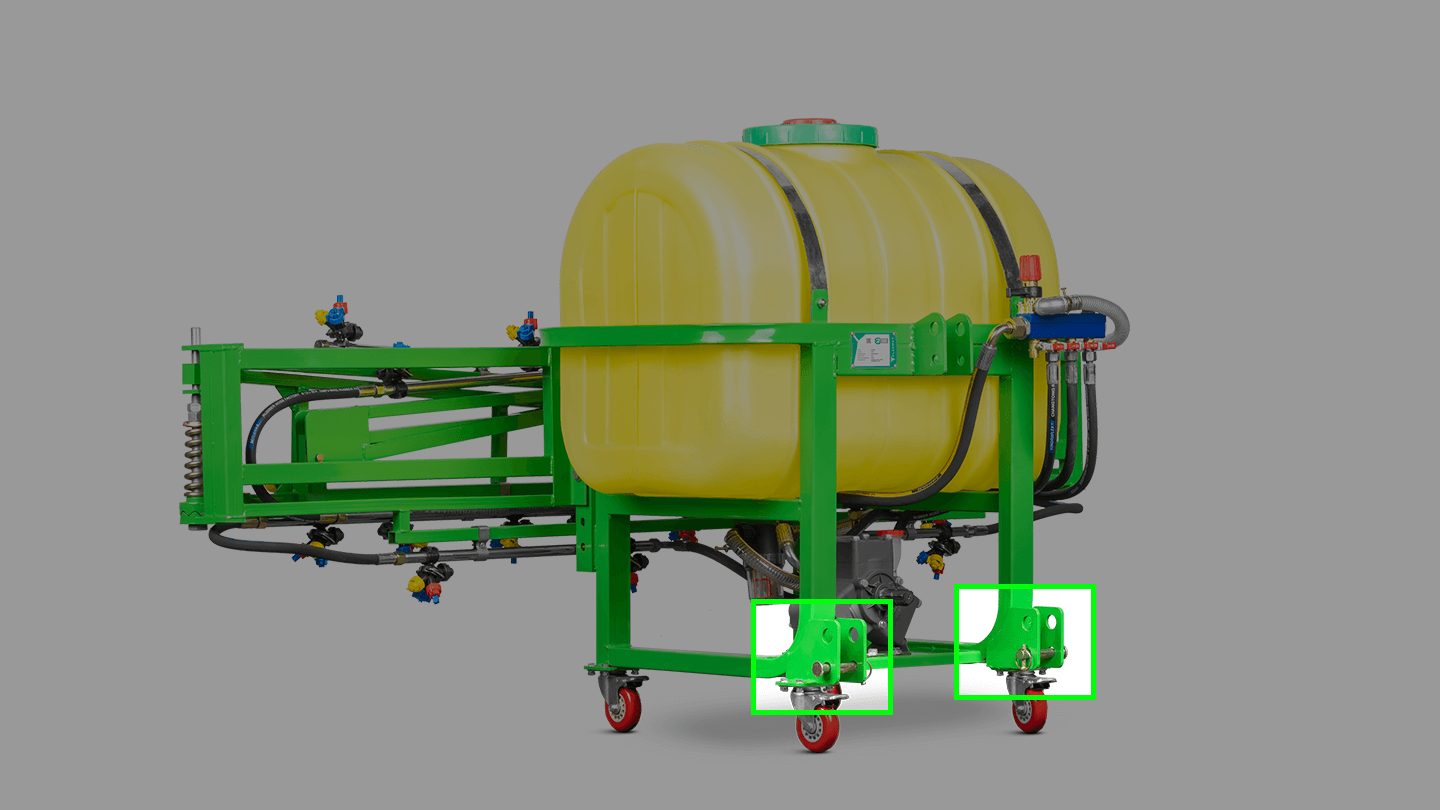

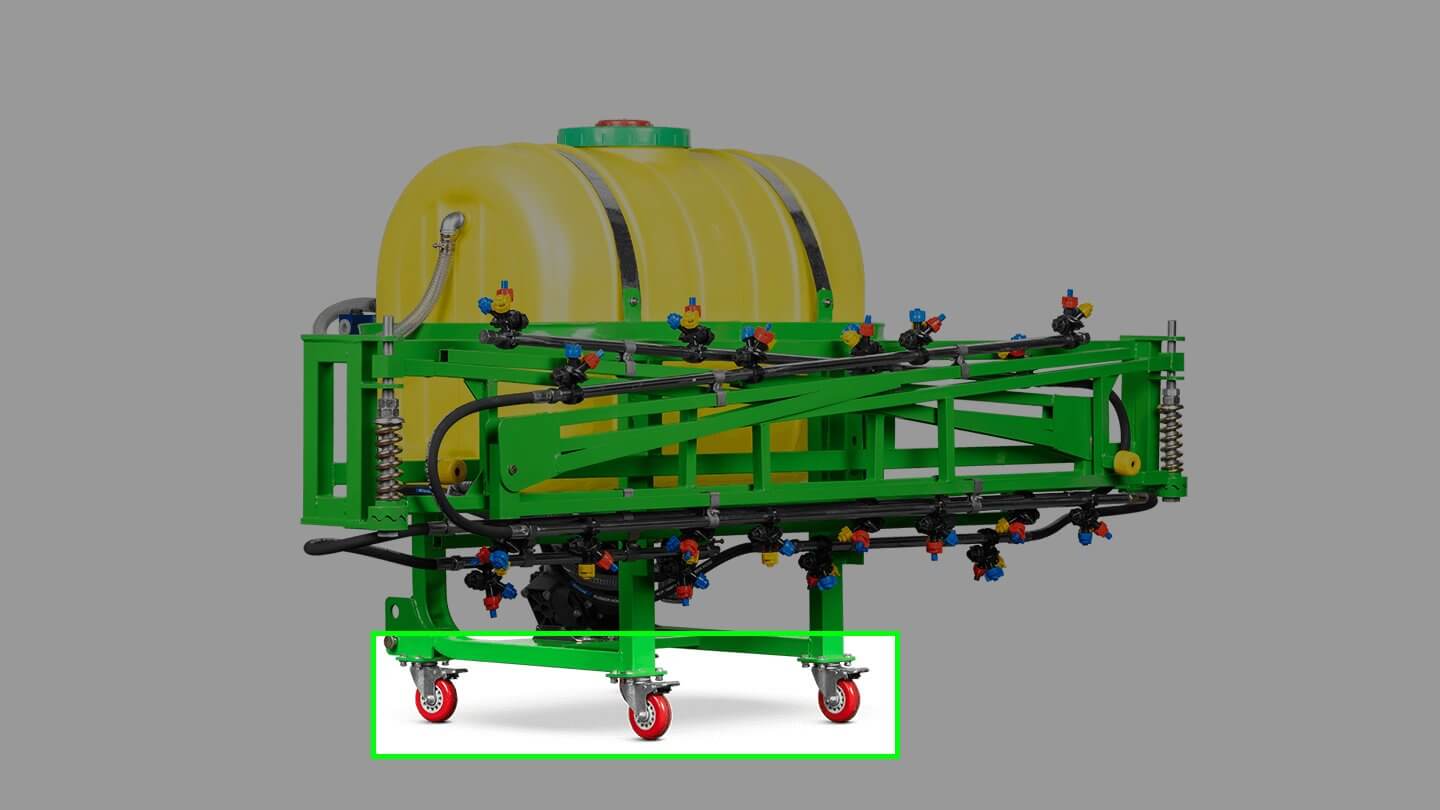

Удобное перемещение по территории
Для перемещения по складу и площадке предусмотрены транспортные колёса — прорезиненные, Ø100 мм. Колёса повышают манёвренность при подготовке к работе и упрощают стыковку с трактором, снижая нагрузку на оператора при перекатывании агрегата и позиционировании под навеску.
Крепление под навеску I и II класса
Крепление к 3-точечной навеске выполнено под пальцы двух размеров: 22 и 27 мм. Это расширяет совместимость с тракторами разных категорий навески и упрощает подбор сцепки. Геометрия крепления обеспечивает корректную работу кардана и стабильное положение штанги.

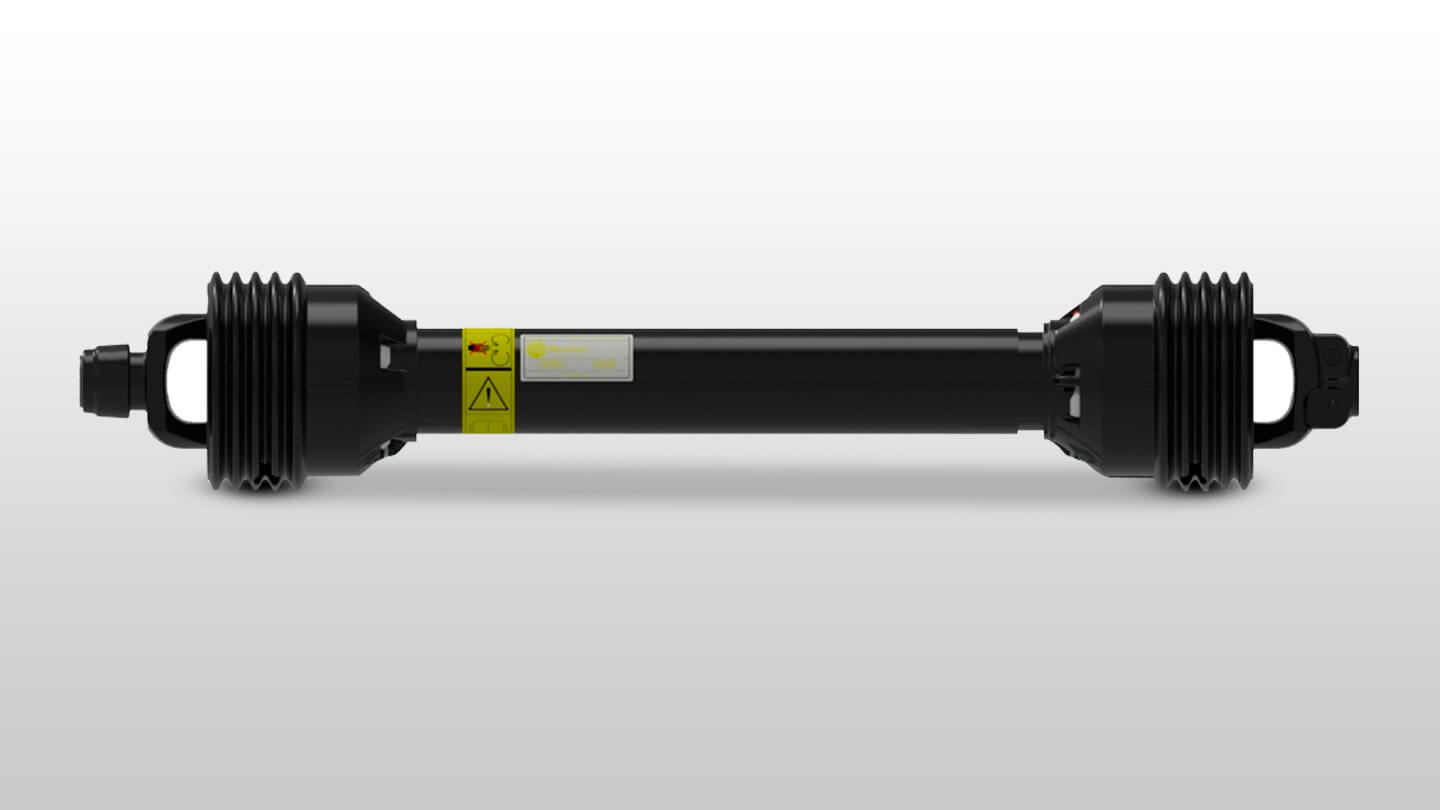

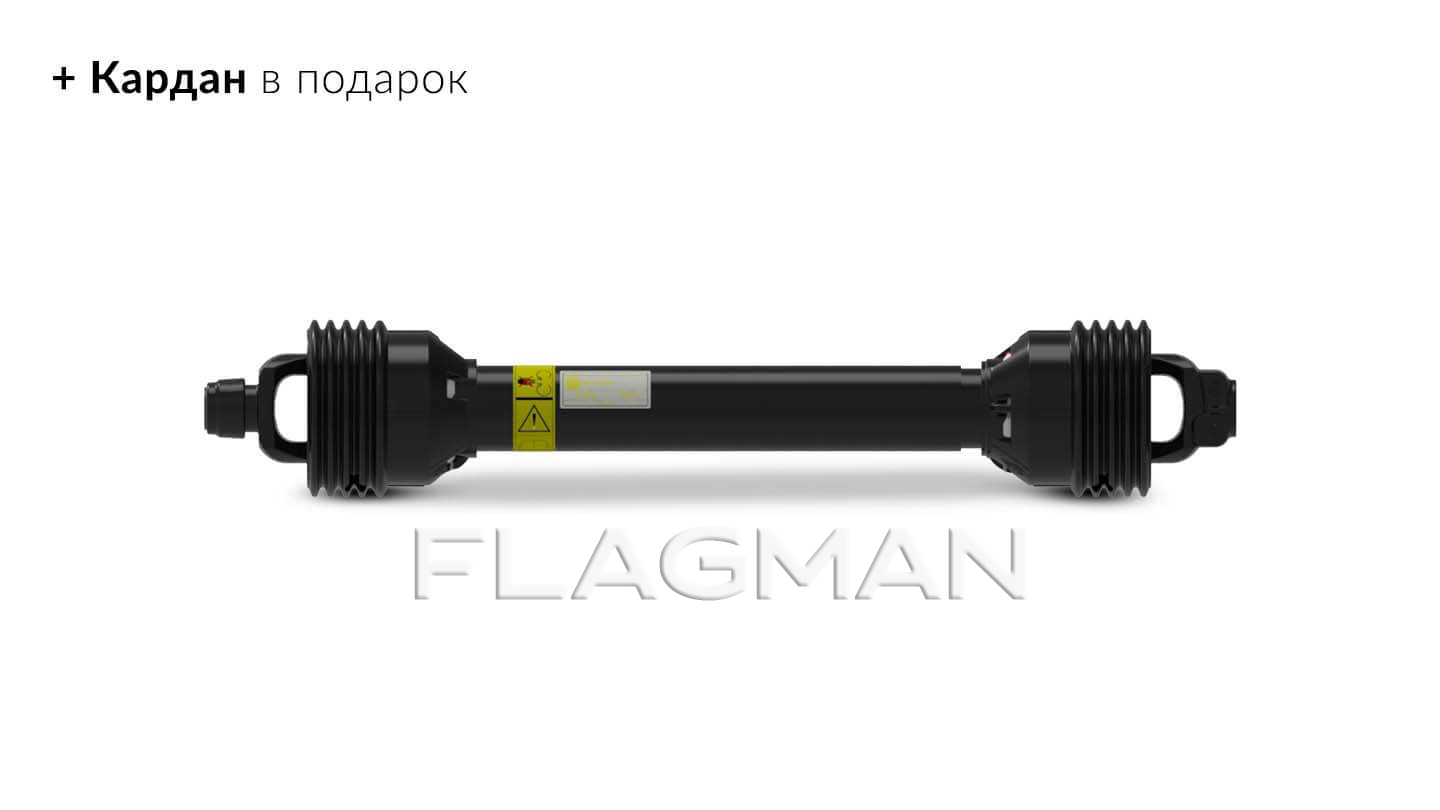

Карданный вал и ЗИП в комплекте
В комплект поставки входит карданный вал (6×6 шлицов) для подключения к ВОМ трактора. Состав ЗИП формируется по комплектации поставки; базовый набор включает расходники для обслуживания, уплотнения для фильтра и распылителей.
