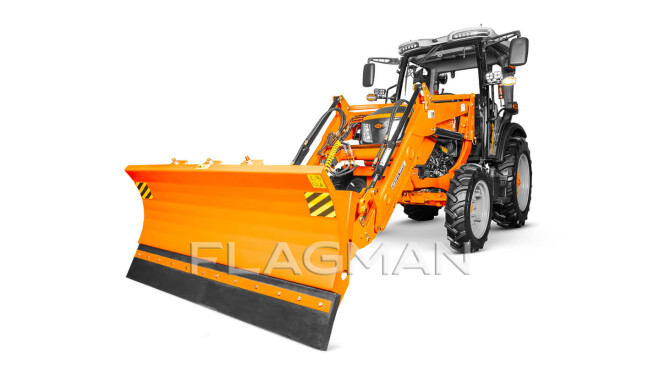

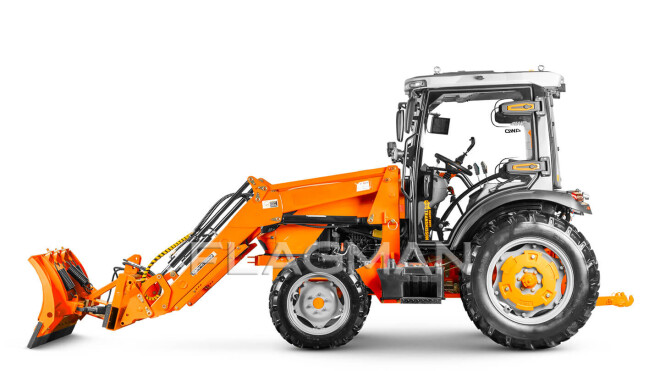

Отвал Flagman | Флагман 04 FP к фронтальному погрузчику с пружинными амор. и гидроповоротом (1,8 м)

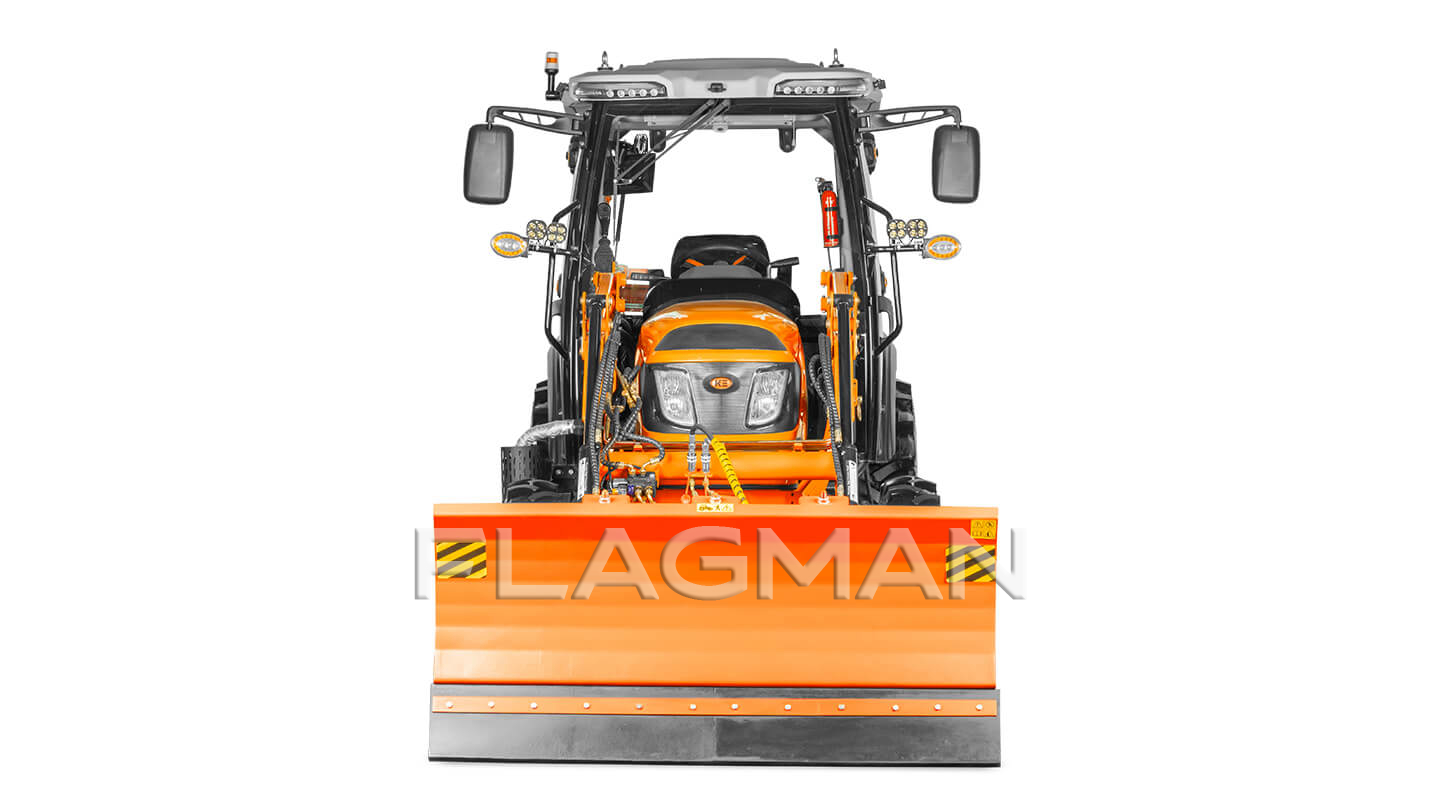

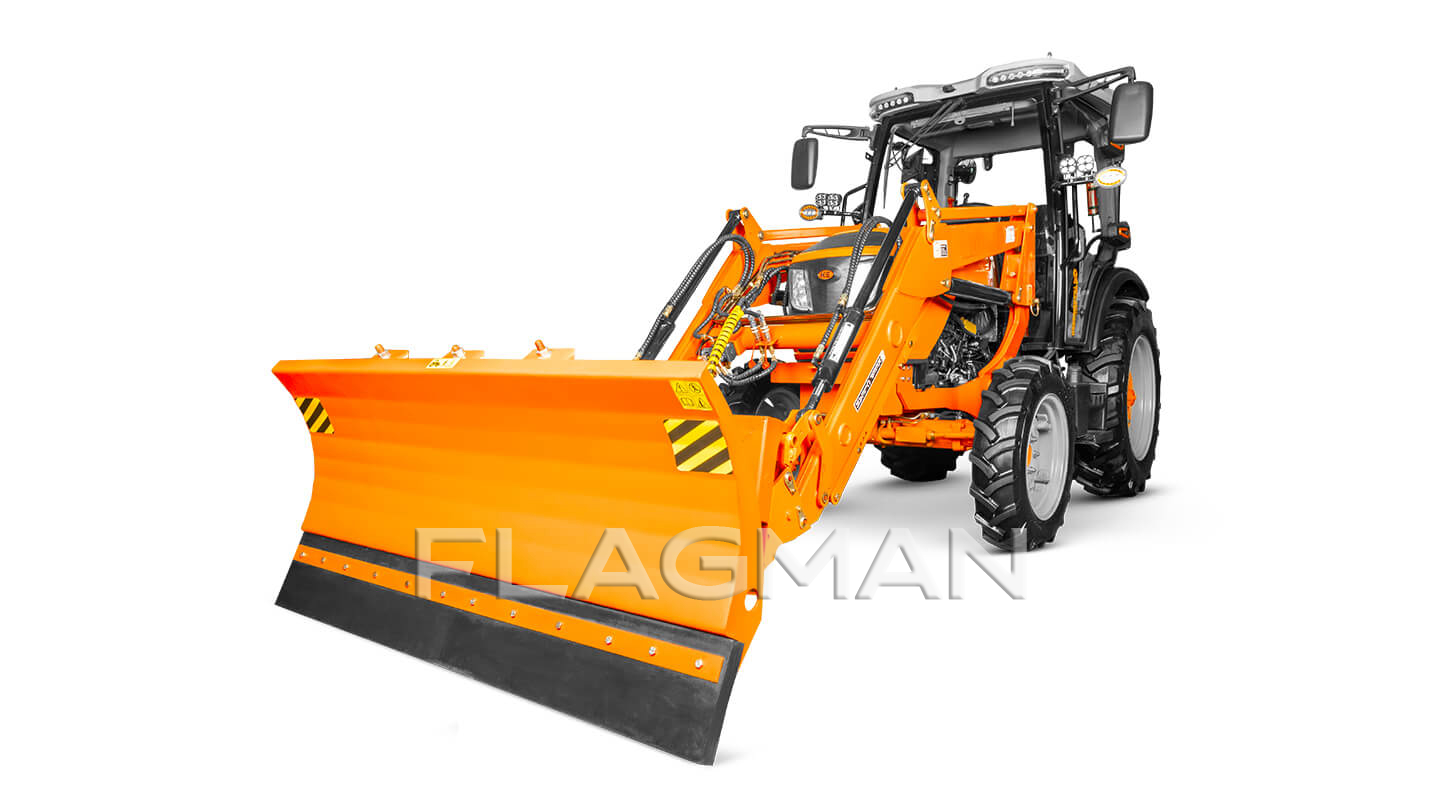

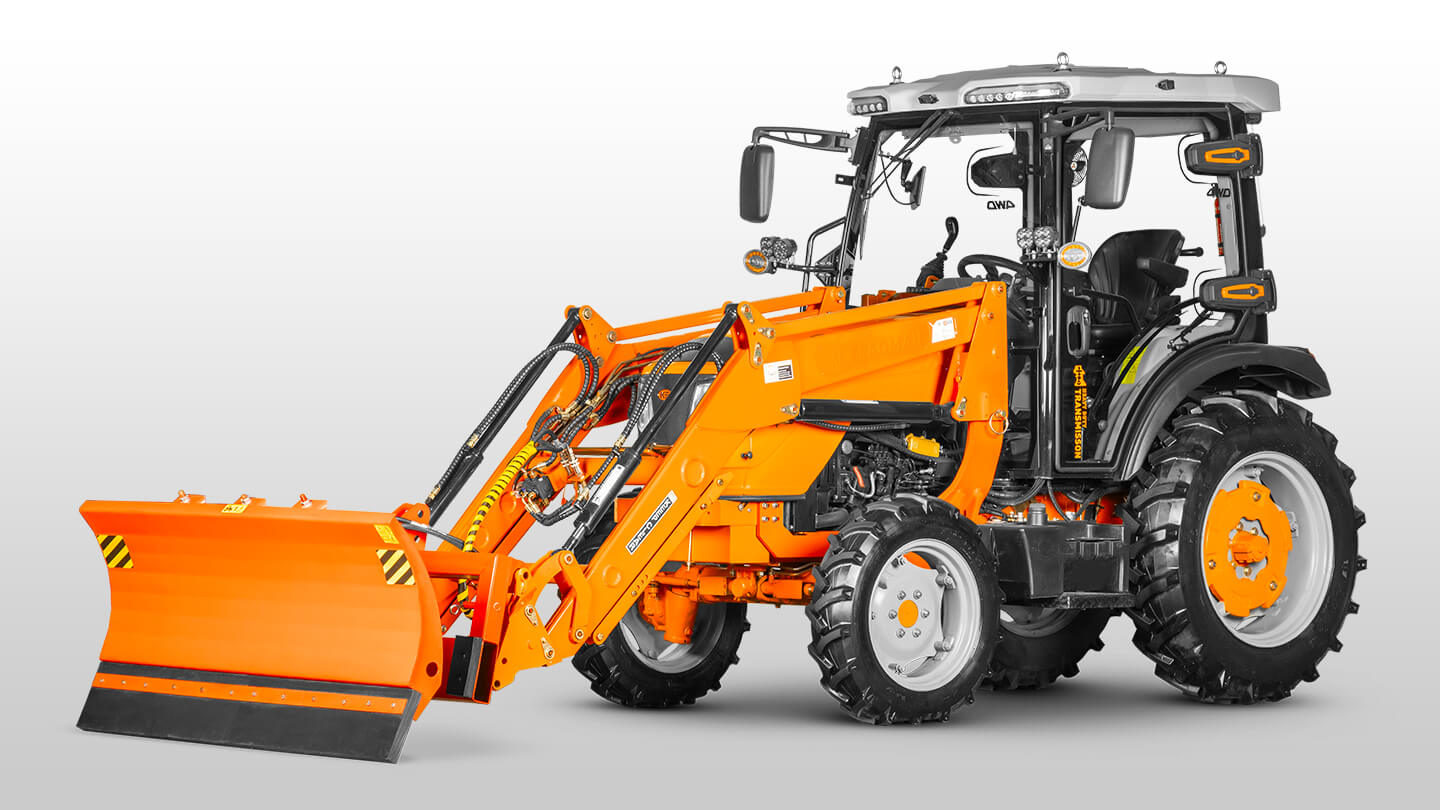

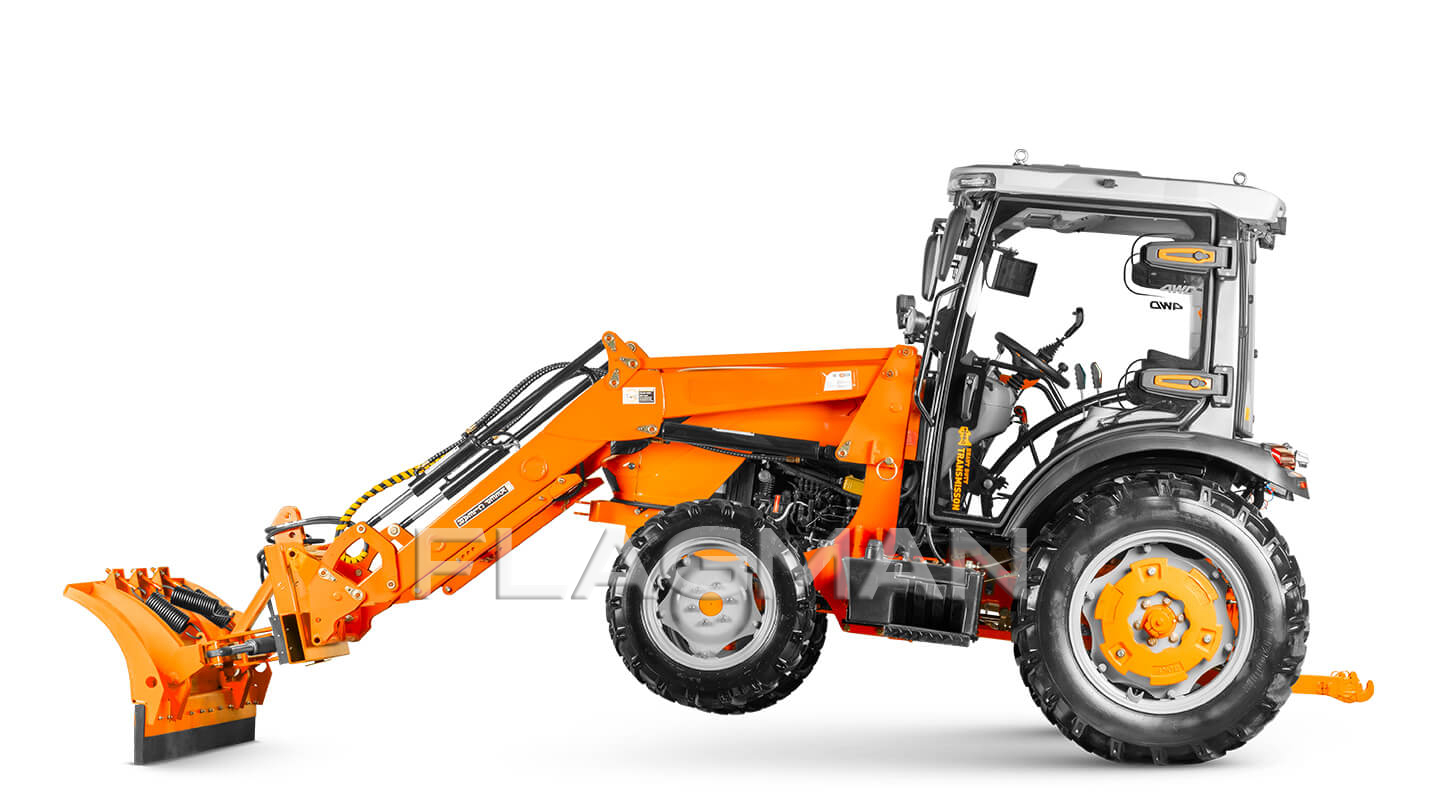

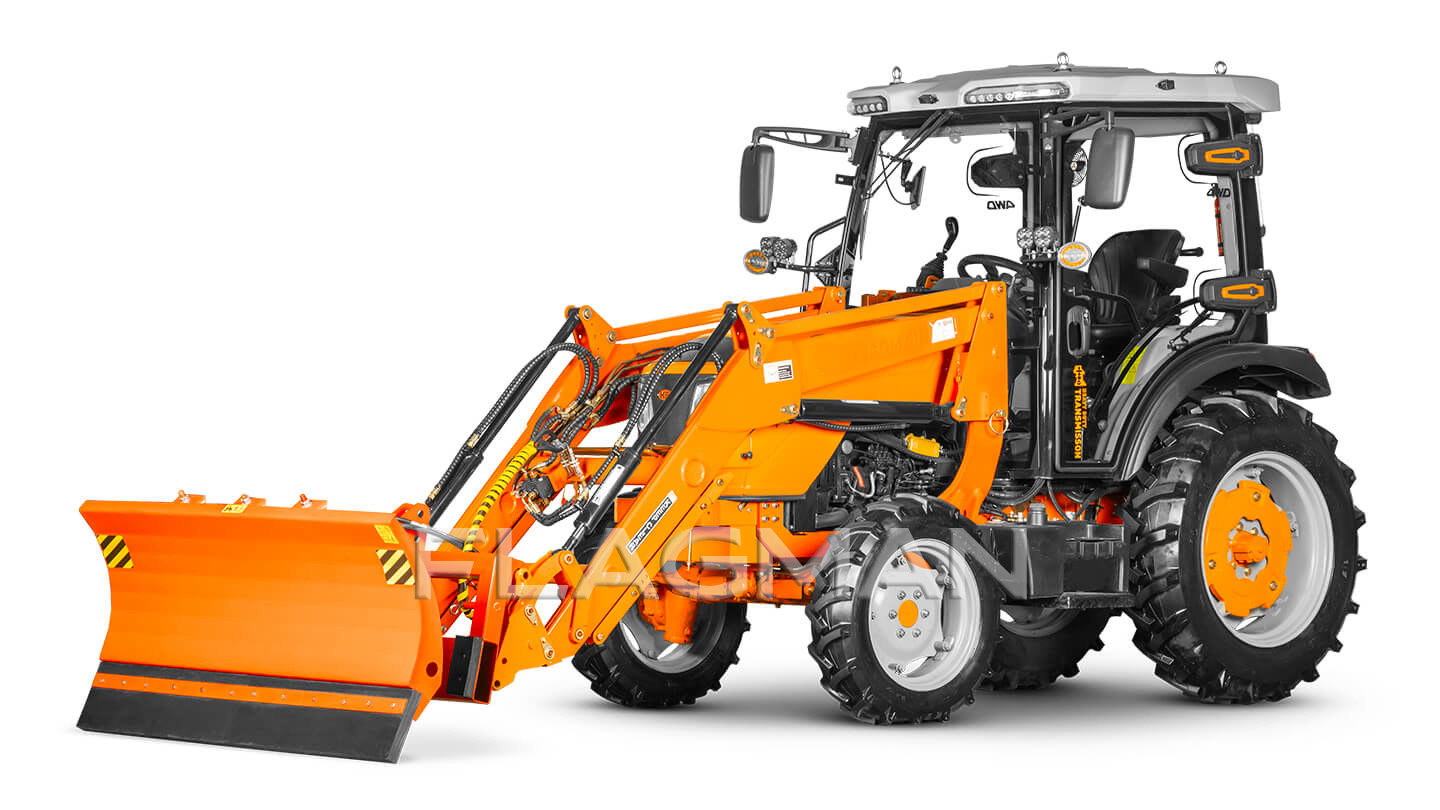

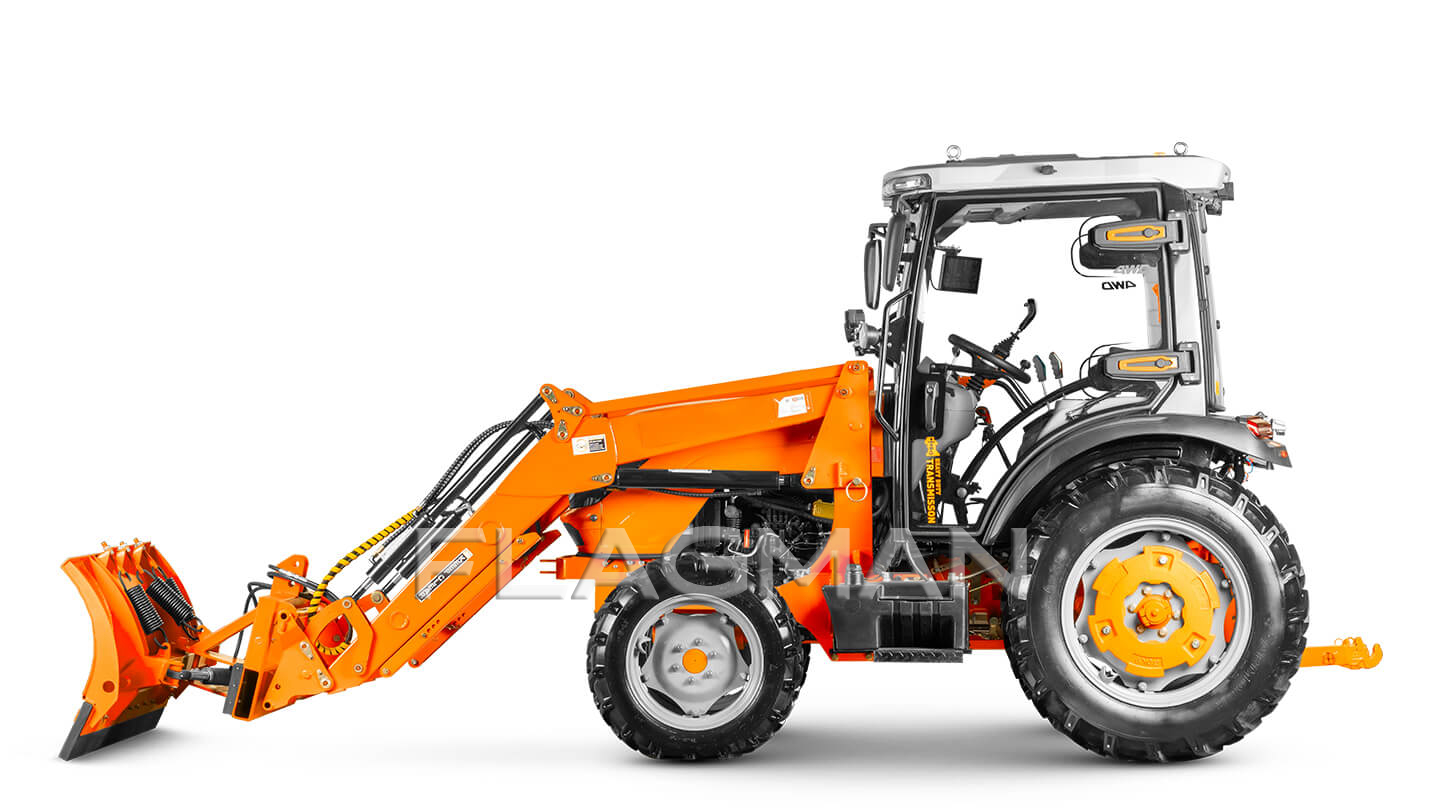

Отвал Flagman 04 FP устанавливается на фронтальный погрузчик и применяется для расчистки снега, снежной каши и мокрой снежной массы на дворах, проездах, парковках, складских и производственных площадках. Ширина 1,8 м рассчитана на технику тягового класса 1,4 и подходит для участков, где требуется больший захват за один проход. Рабочая часть перемещает снег перед отвалом или к стороне поворота и формирует боковой вал при движении вдоль проезда или края площадки.

Рабочая часть изготовлена из листовой стали толщиной 4 мм и усилена с тыльной стороны шестью ребрами жесткости толщиной 6 мм. Ребра связывают верхнюю и нижнюю зоны отвала, распределяют изгибающую нагрузку от плотного и мокрого снега по всей ширине. Несущий профиль 80×80 мм служит базой для крепления шарниров отвала и стоек пружинных амортизаторов, поэтому рабочая часть сохраняет геометрию как при прямой работе, так и при работе под углом.

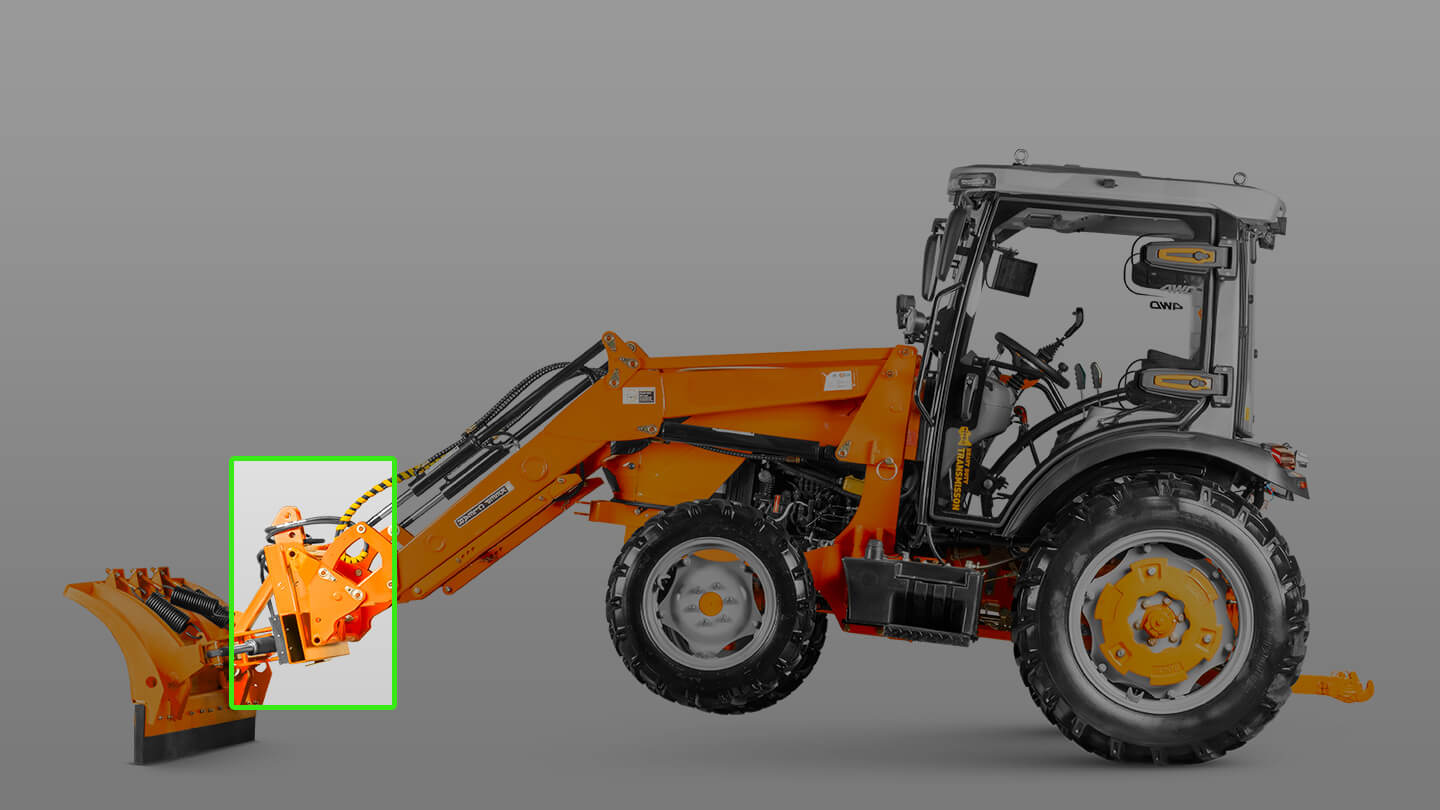

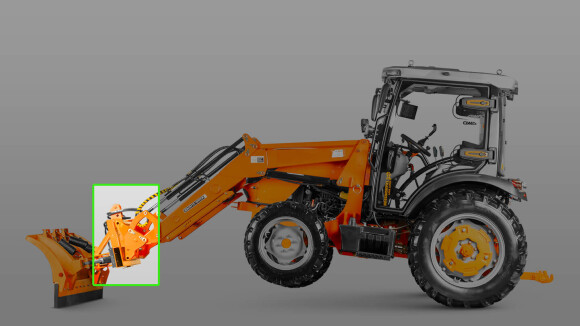

Крепежная рамка выполнена под евростандарт фронтального погрузчика из профилей 80×80 и 80×200 мм. Усиленное крепление рассчитано на передачу нагрузки от рабочей части к навеске погрузчика при уборке тяжелого мокрого снега и работе с повернутым отвалом. Рама воспринимает продольные и боковые усилия, а широкий профиль снижает риск перекоса крепления при регулярной сезонной эксплуатации на коммунальных, складских и хозяйственных территориях.

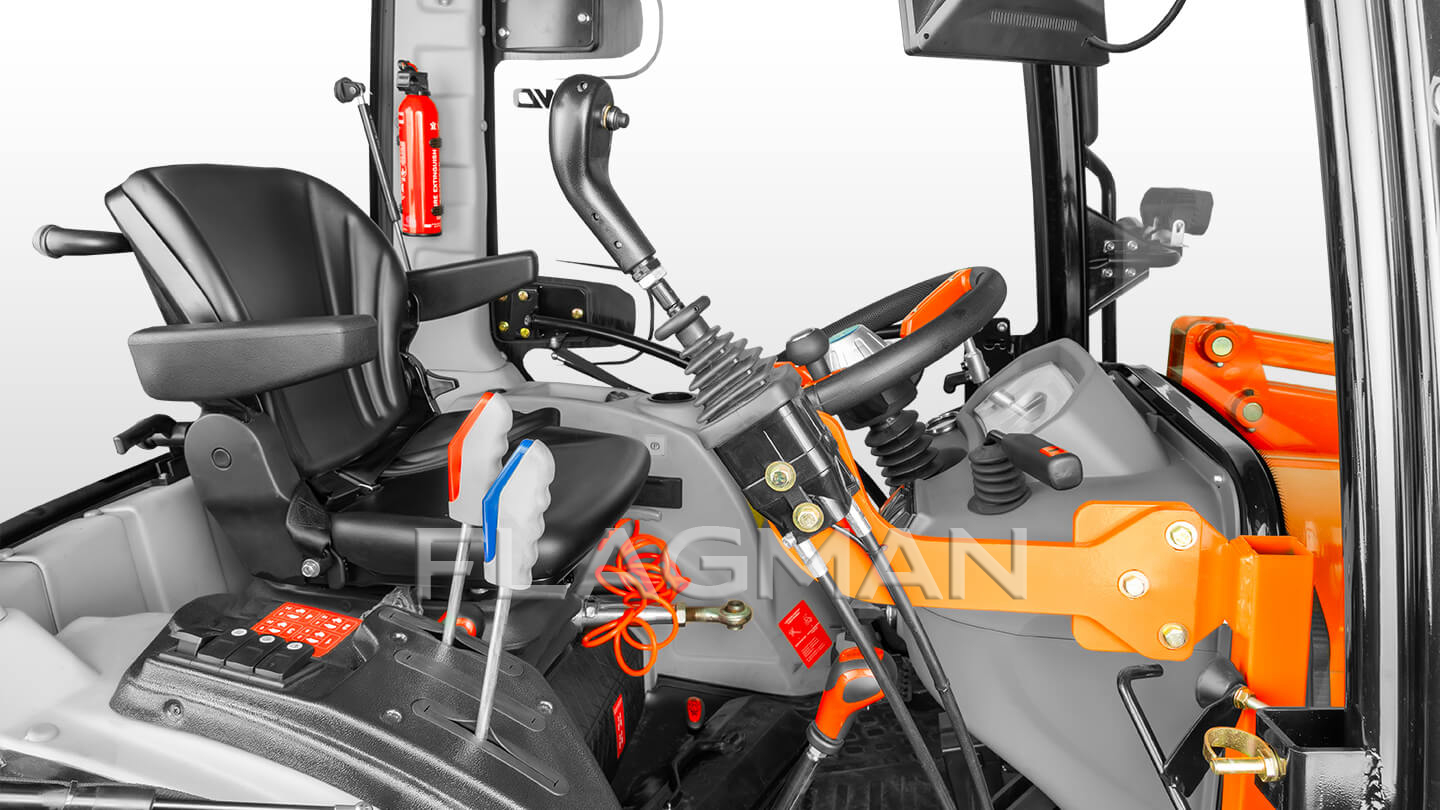

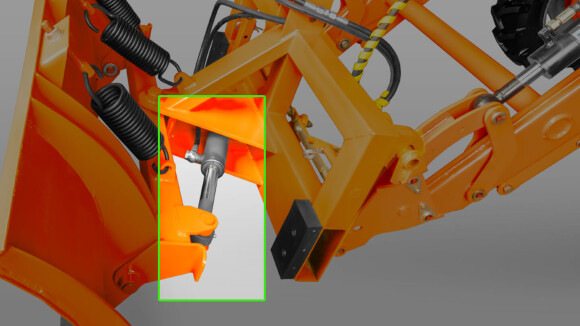

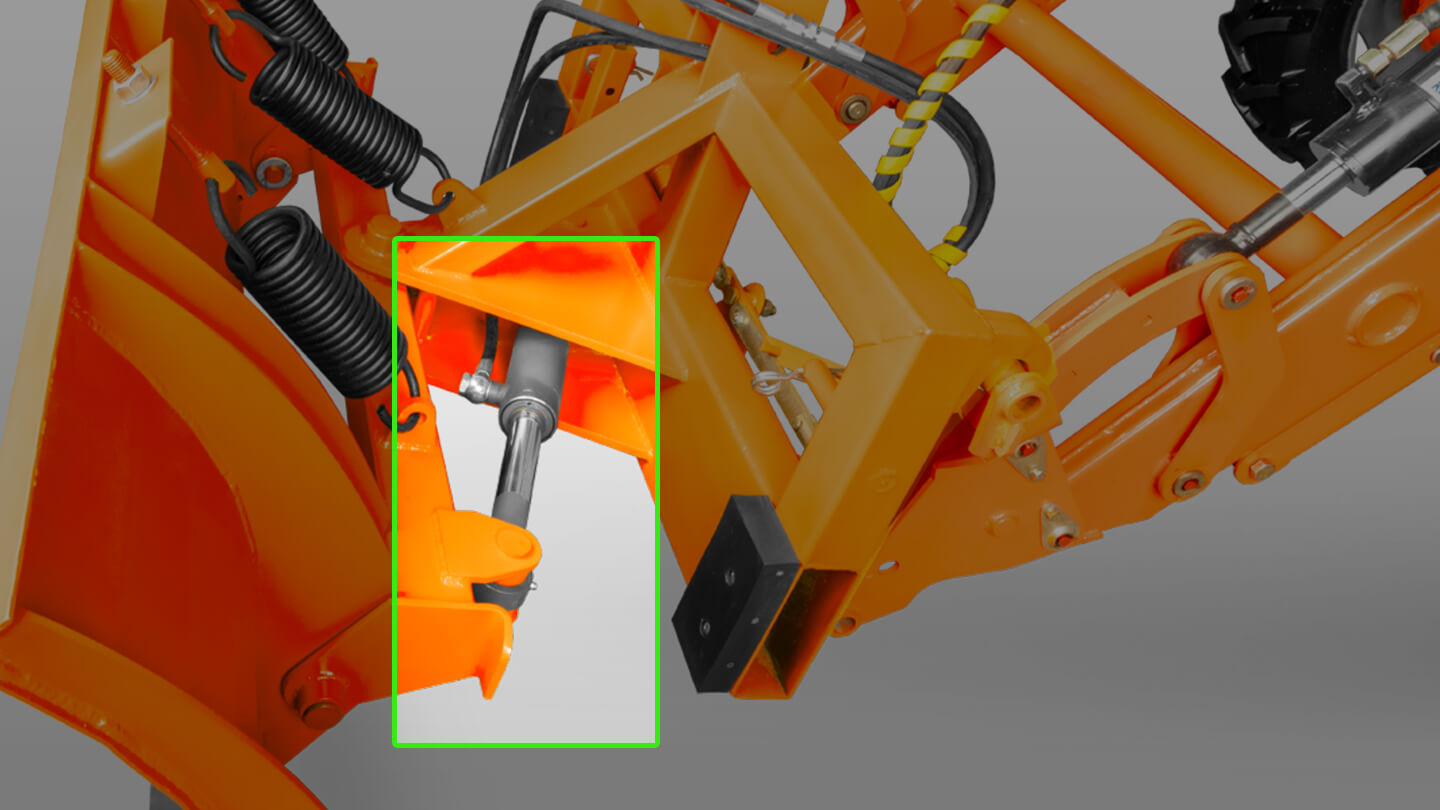

Поворот рабочей части выполняется гидроцилиндрами с рабочего места оператора. Отвал можно устанавливать прямо, влево или вправо, не выходя к навеске и не прерывая движение техники. Цилиндры поворота оснащены штоками диаметром 40 мм, а поворотные шарниры имеют пресс-масленки для обслуживания. Конструкция минимизирует износ шарнирных соединений, сохраняет плавность хода узла и поддерживает стабильную работу гидроповорота в зимних условиях.

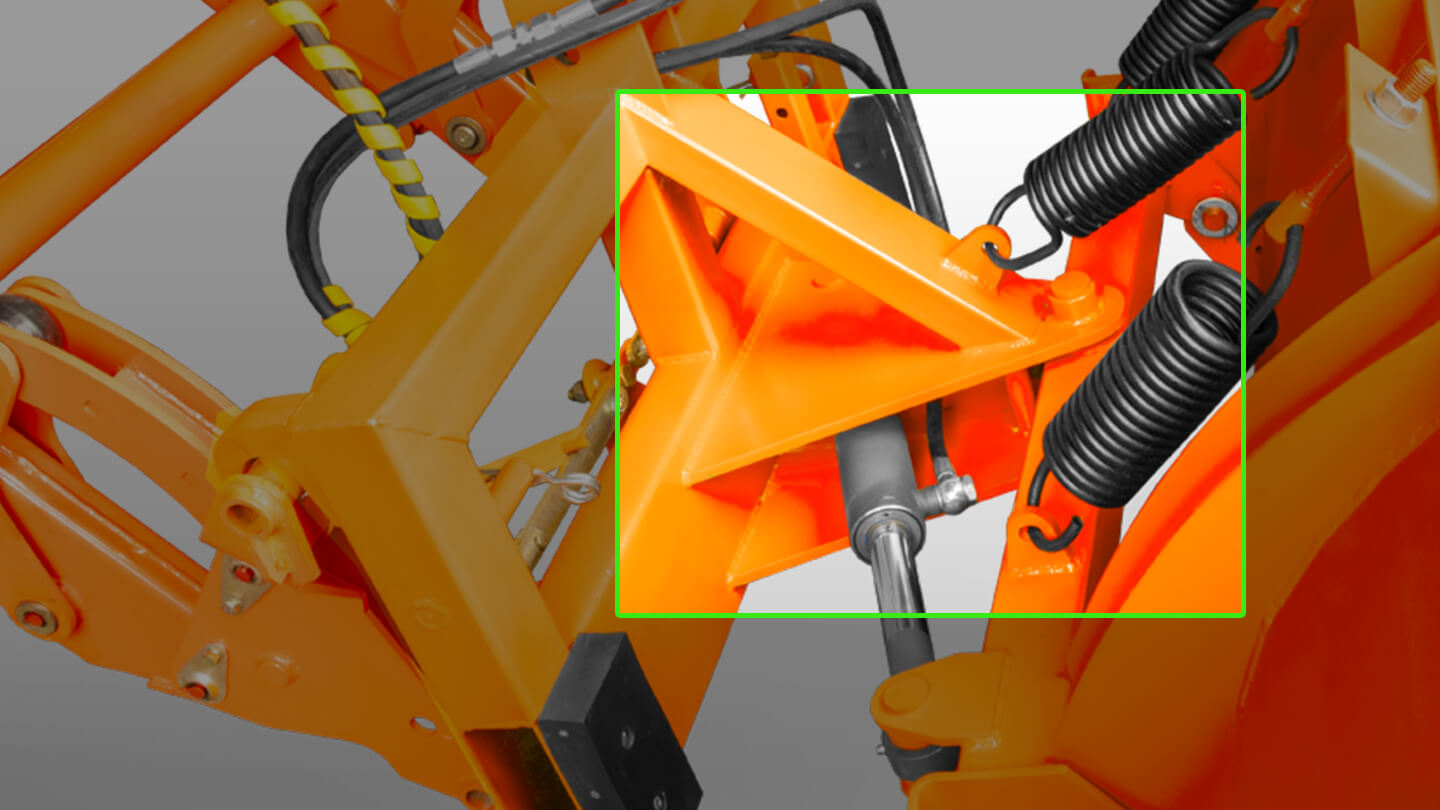

Поворотный узел изготовлен из листовой стали толщиной 12 мм, профиля 90×50 мм и шарнира диаметром 35 мм. Через этот узел передаются нагрузки от рабочей части, пружинного механизма и гидроцилиндров поворота на раму крепления. Толстые пластины формируют жесткую базу шарнира, а профиль 90×50 мм связывает элементы поворотного механизма в единый силовой контур. Узел рассчитан на значительное боковое сопротивление снега при работе отвала под углом.

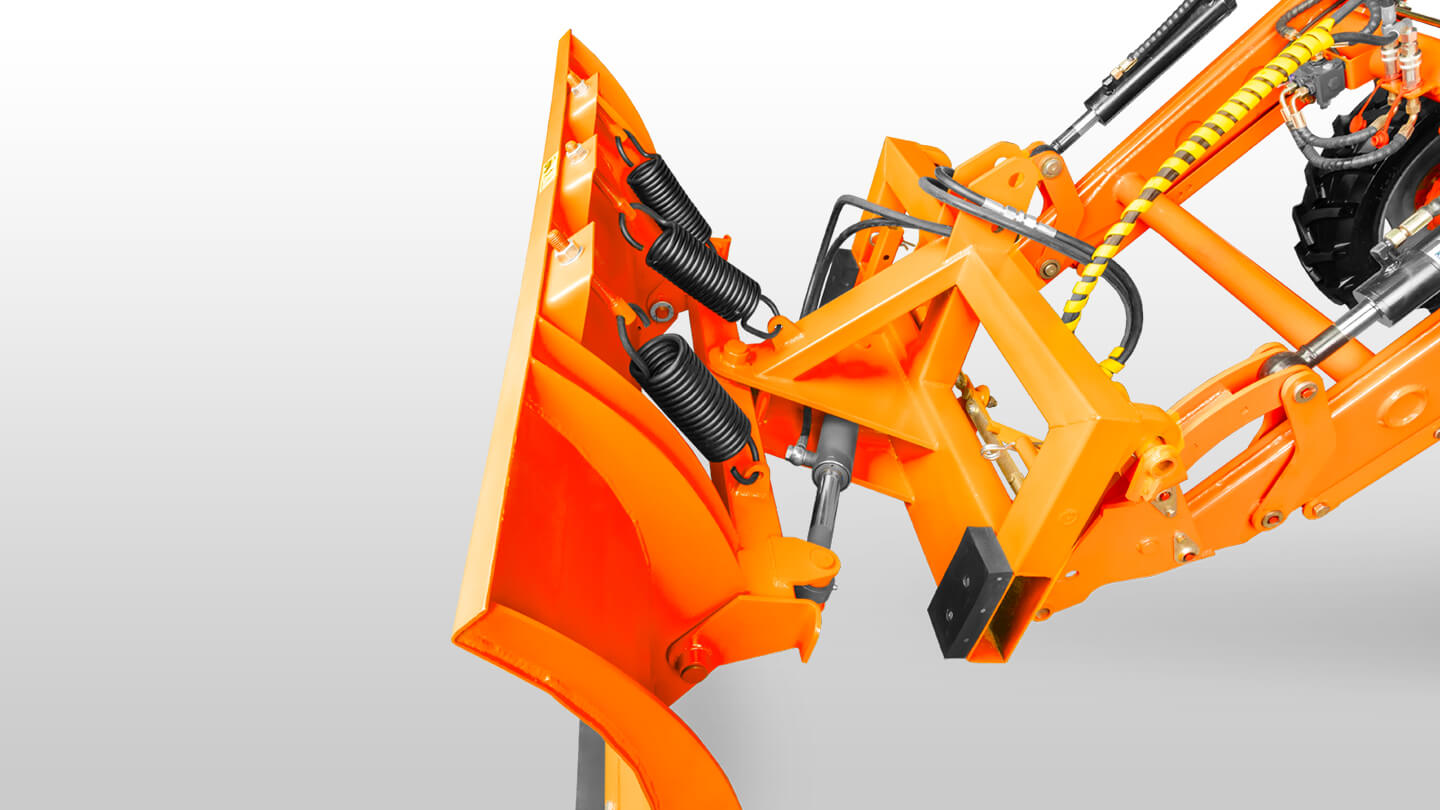

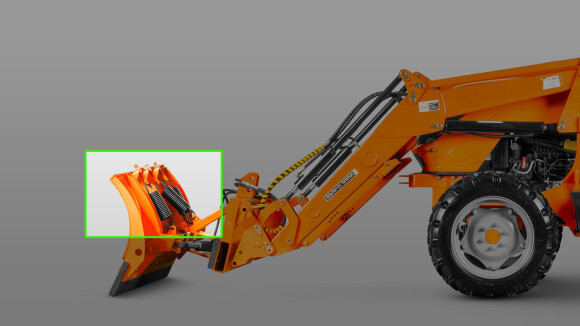

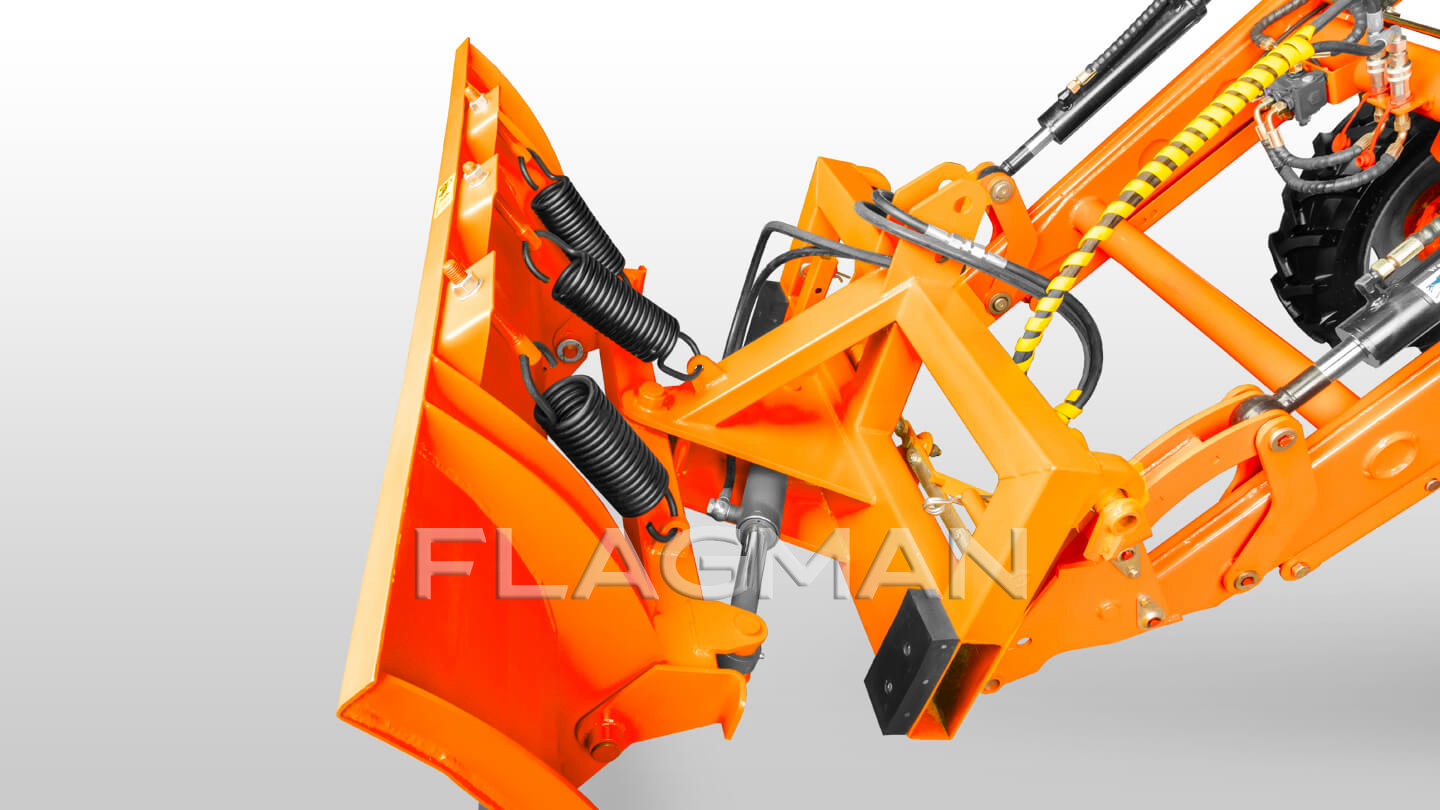

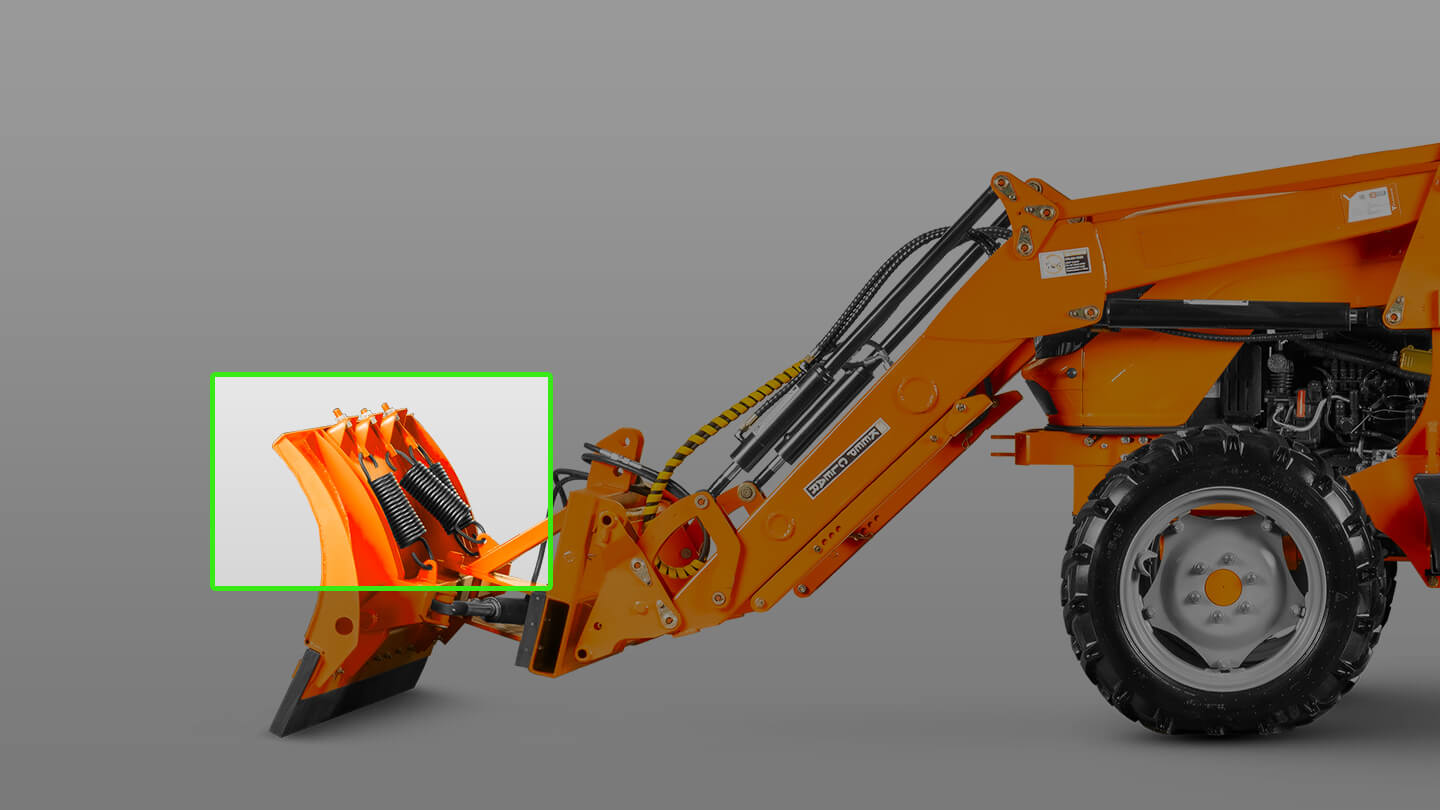

Рабочую часть удерживают три пружинных амортизатора с регулировкой жесткости срабатывания. При контакте нижней кромки с бордюром, наледью или скрытым препятствием отвал отклоняется вперед, снижая ударную нагрузку на раму, гидроцилиндры и крепление погрузчика. Преднатяг пружин настраивают под состояние покрытия и плотность снега: более мягкая настройка подходит для неровных участков, более жесткая — для плотной снежной массы.

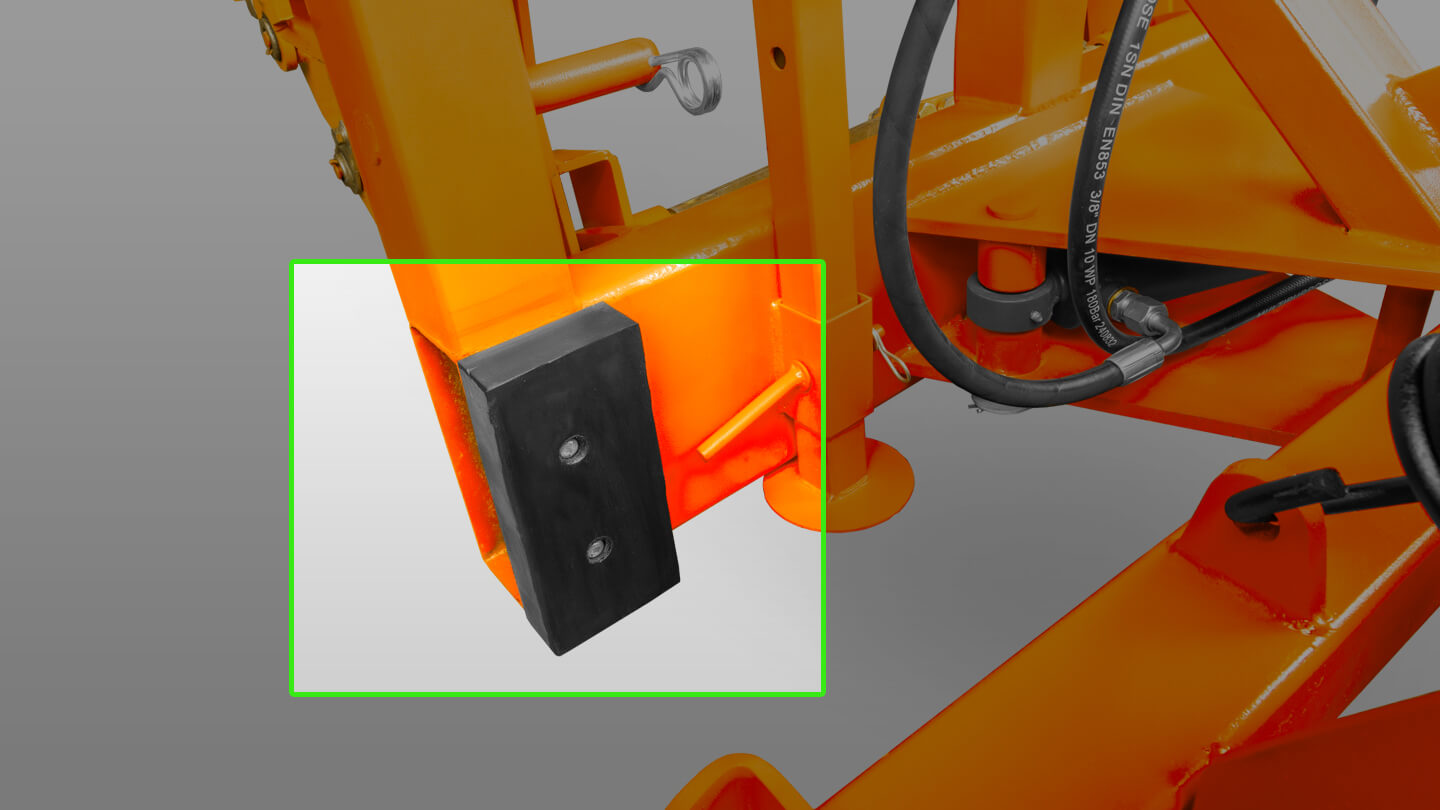

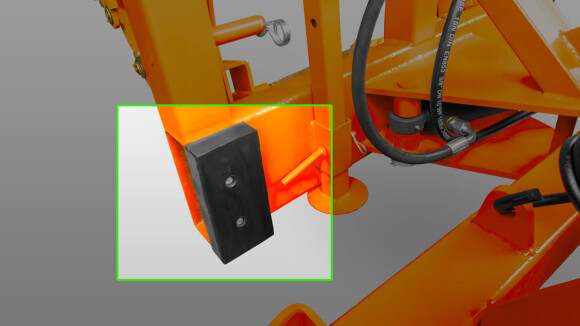

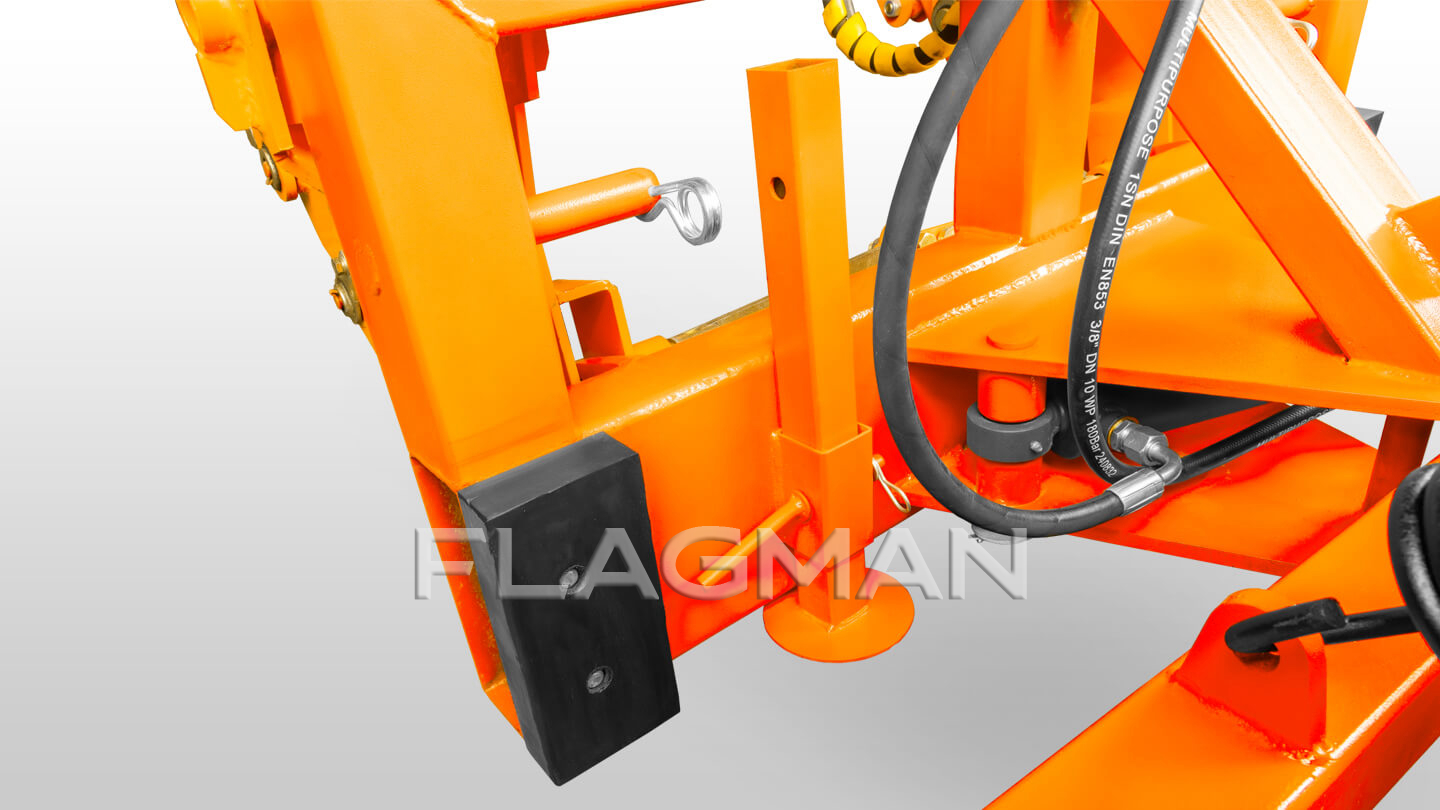

На раме установлены резиновые отбойники, которые работают в крайних положениях поворота отвала. При резкой смене нагрузки они принимают контакт рабочей части с ограничителем, уменьшая удар по металлу, шарнирам и гидроцилиндрам. Отбойники также снижают вибрацию при работе с повернутым отвалом на плотном снегу или неровном покрытии.

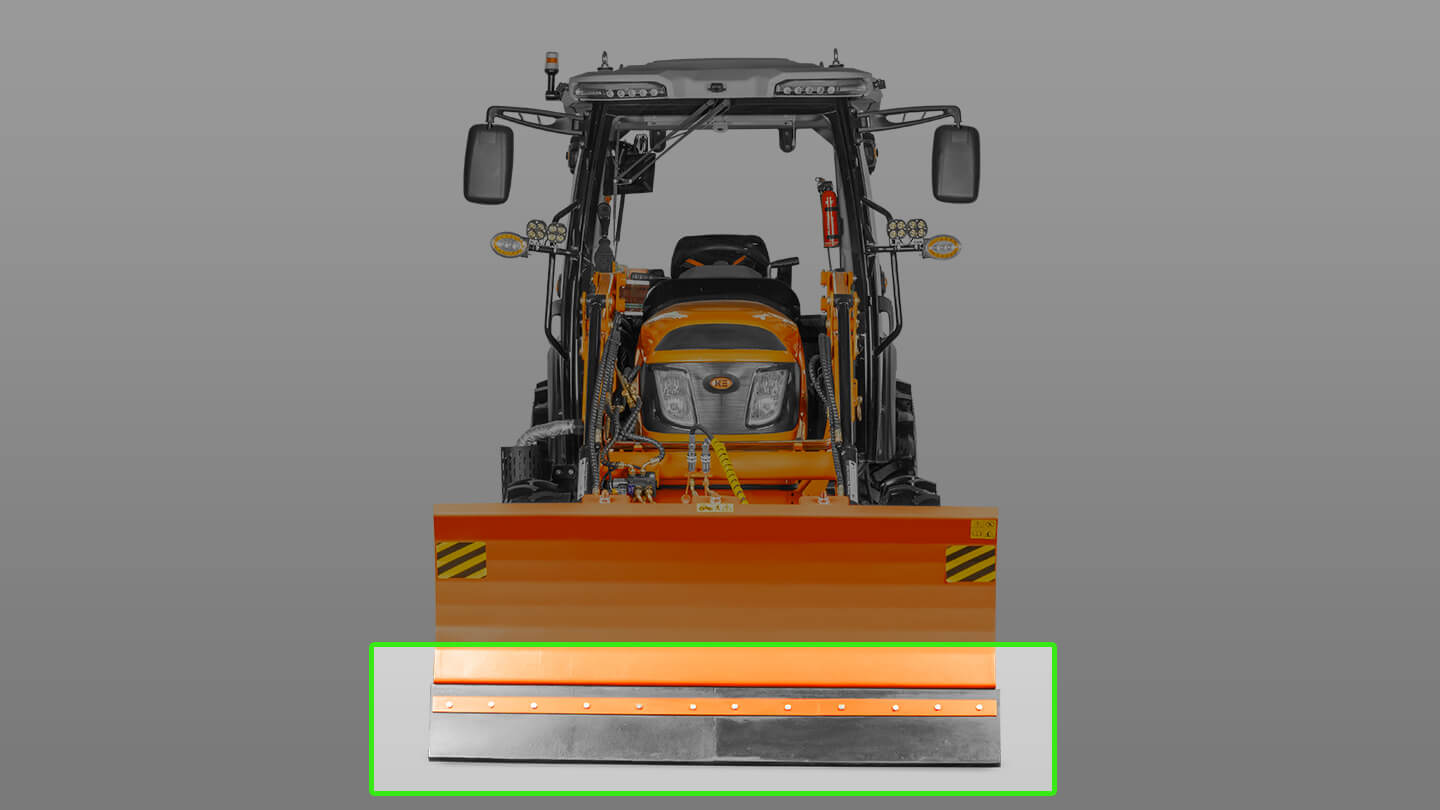

По нижней кромке отвала установлена сменная резиновая лента размером 250×40 мм. Высота 250 мм дает большой рабочий запас по износу, а толщина 40 мм сохраняет жесткость кромки при уборке мокрого и слежавшегося снега. Резина контактирует с покрытием вместо металла, снижает риск повреждения асфальта, бетона и плитки. При износе лента заменяется отдельно, без ремонта рабочей части, рамы и поворотного узла.

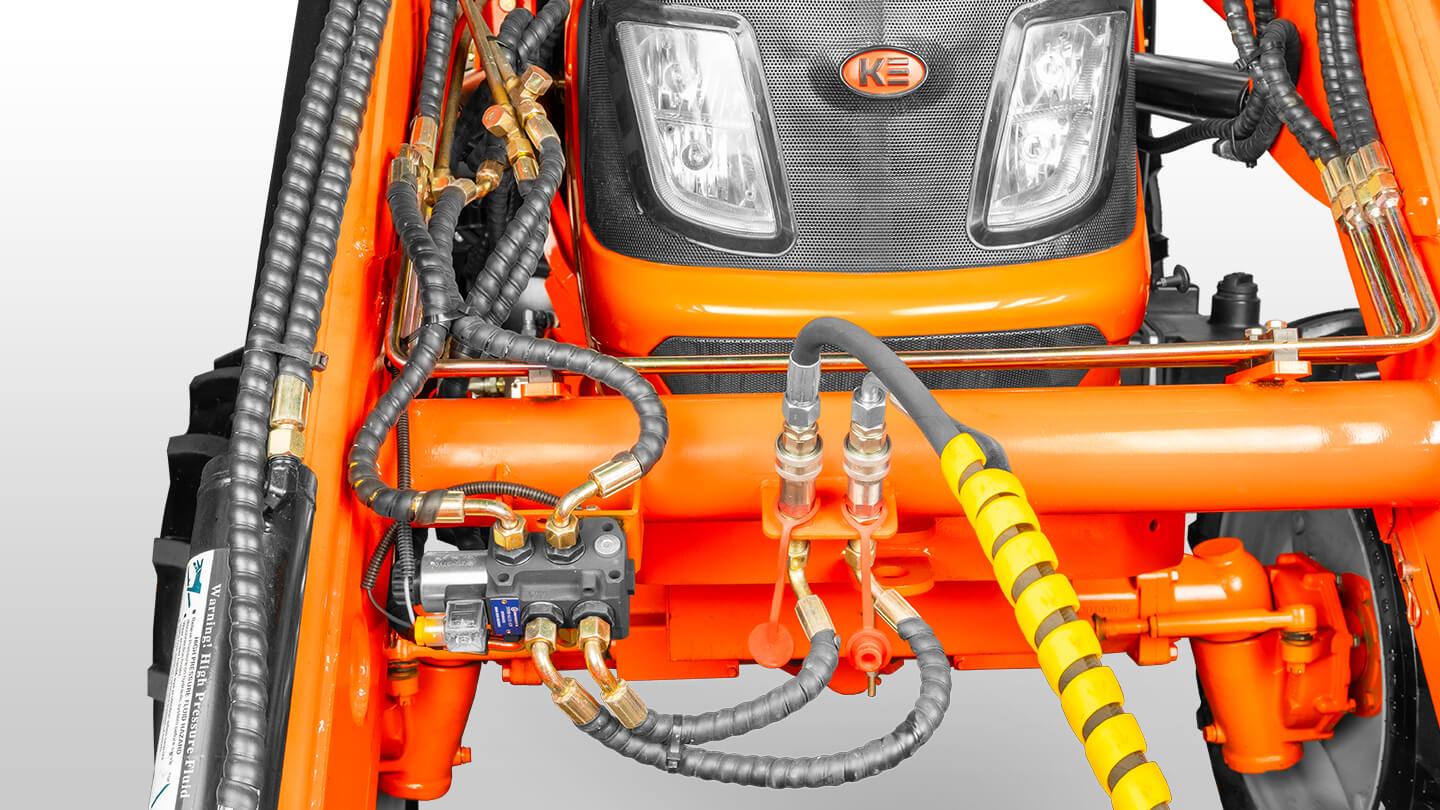

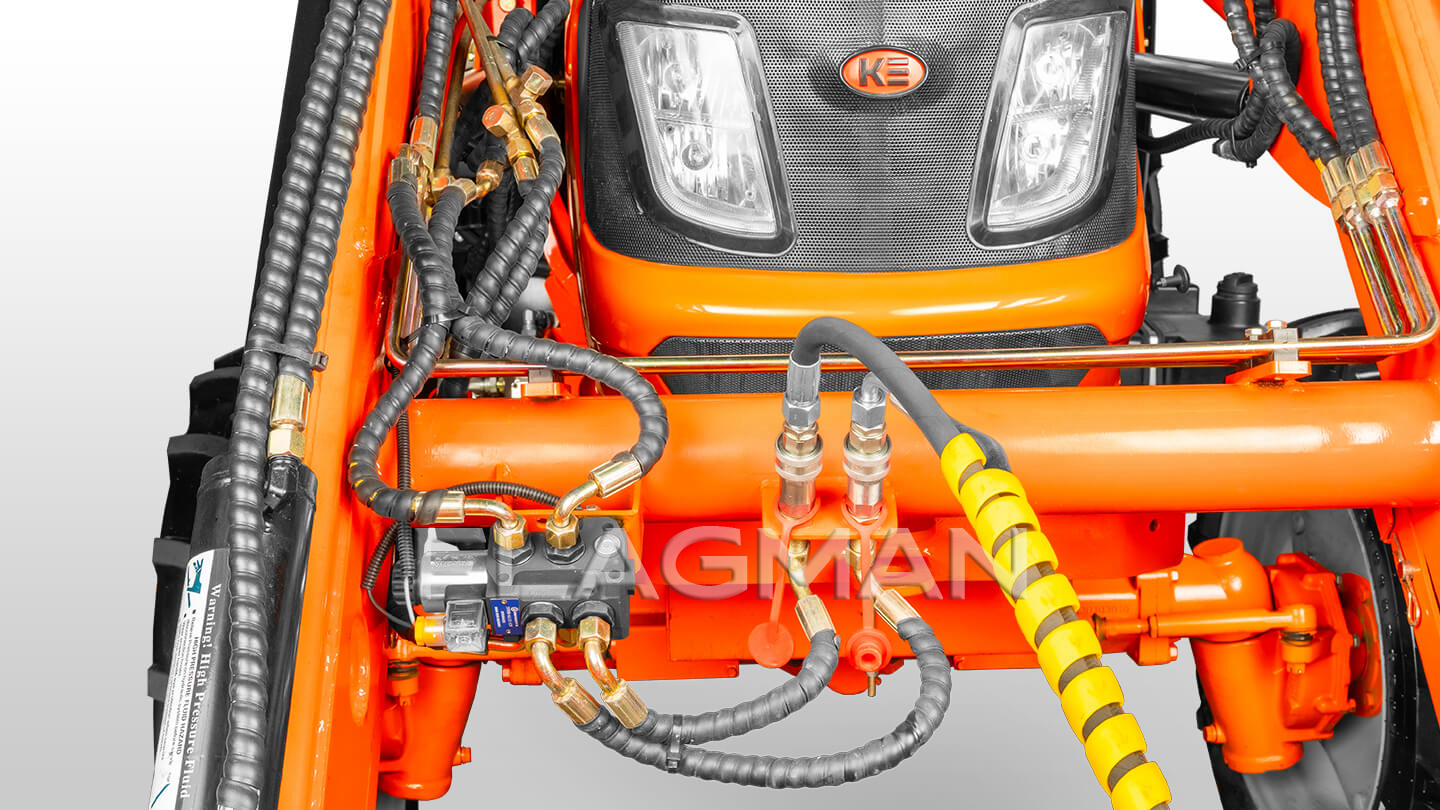

Отвал поставляется с полным комплектом подключения гидравлики через быстроразъемные соединения. БРС сокращают время установки и снятия навески, а также упрощают подключение гидроповорота к штатной гидросистеме погрузчика. В комплект входят все элементы и соединения, необходимые для ввода отвала в работу.

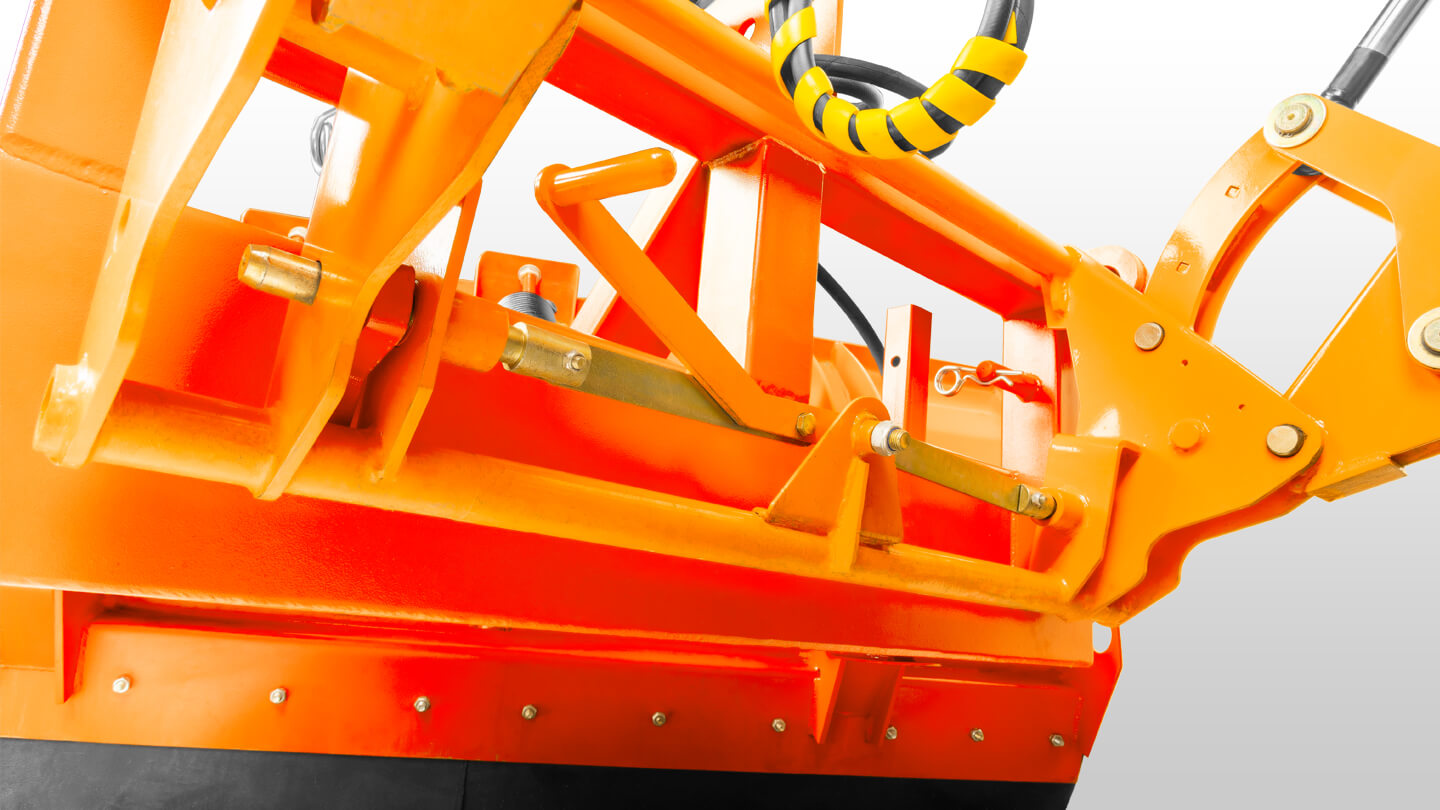

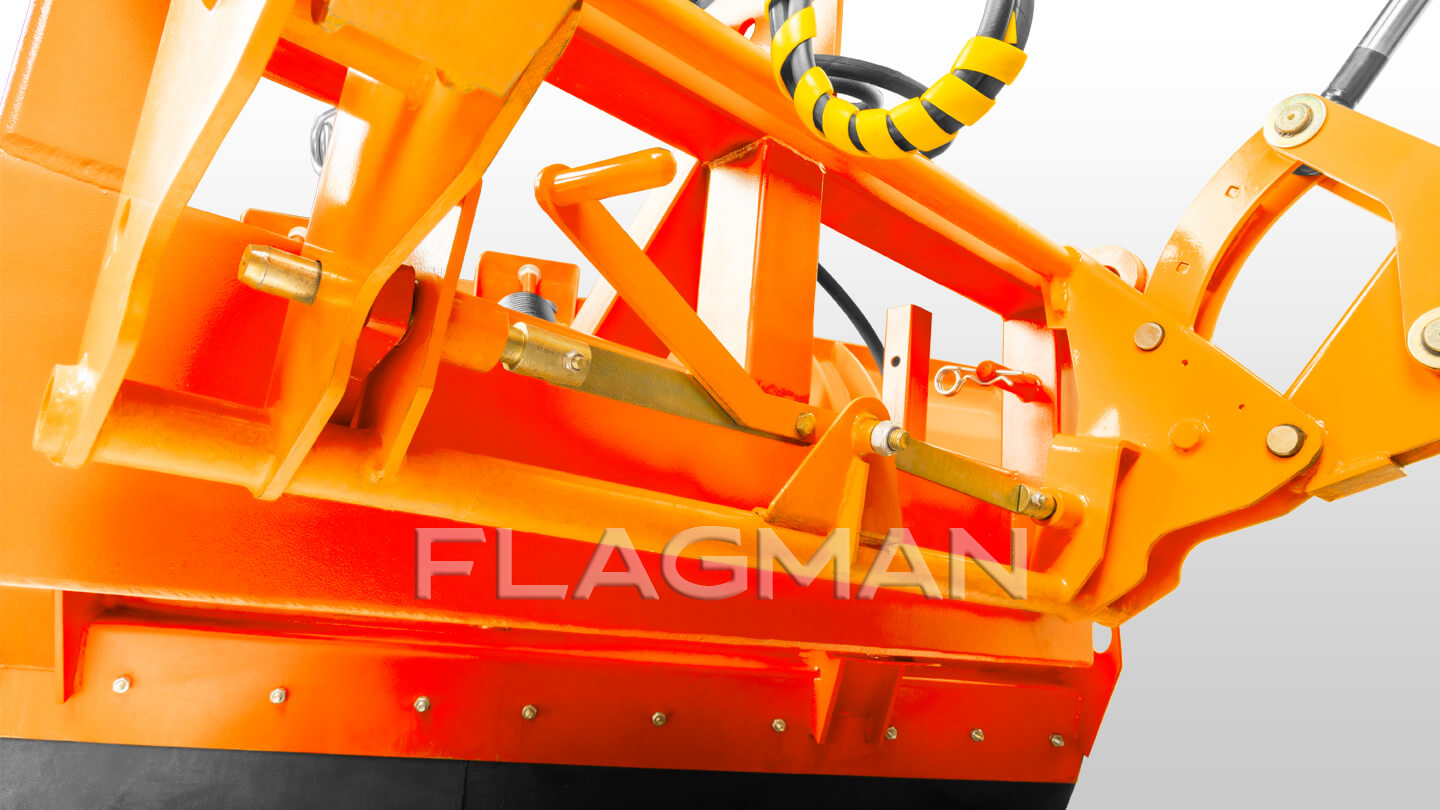

В конструкции предусмотрена возможность крепления отвала к трехточечной навеске 2-го класса. На раме установлены пальцы крепления к навеске, поэтому отвал может использоваться не только с фронтальным погрузчиком, но и с тракторной навеской соответствующего класса. Конструкция расширяет варианты агрегатирования и удобна для хозяйств, где одно навесное оборудование применяют с разными машинами в зависимости от загруженности и задач.

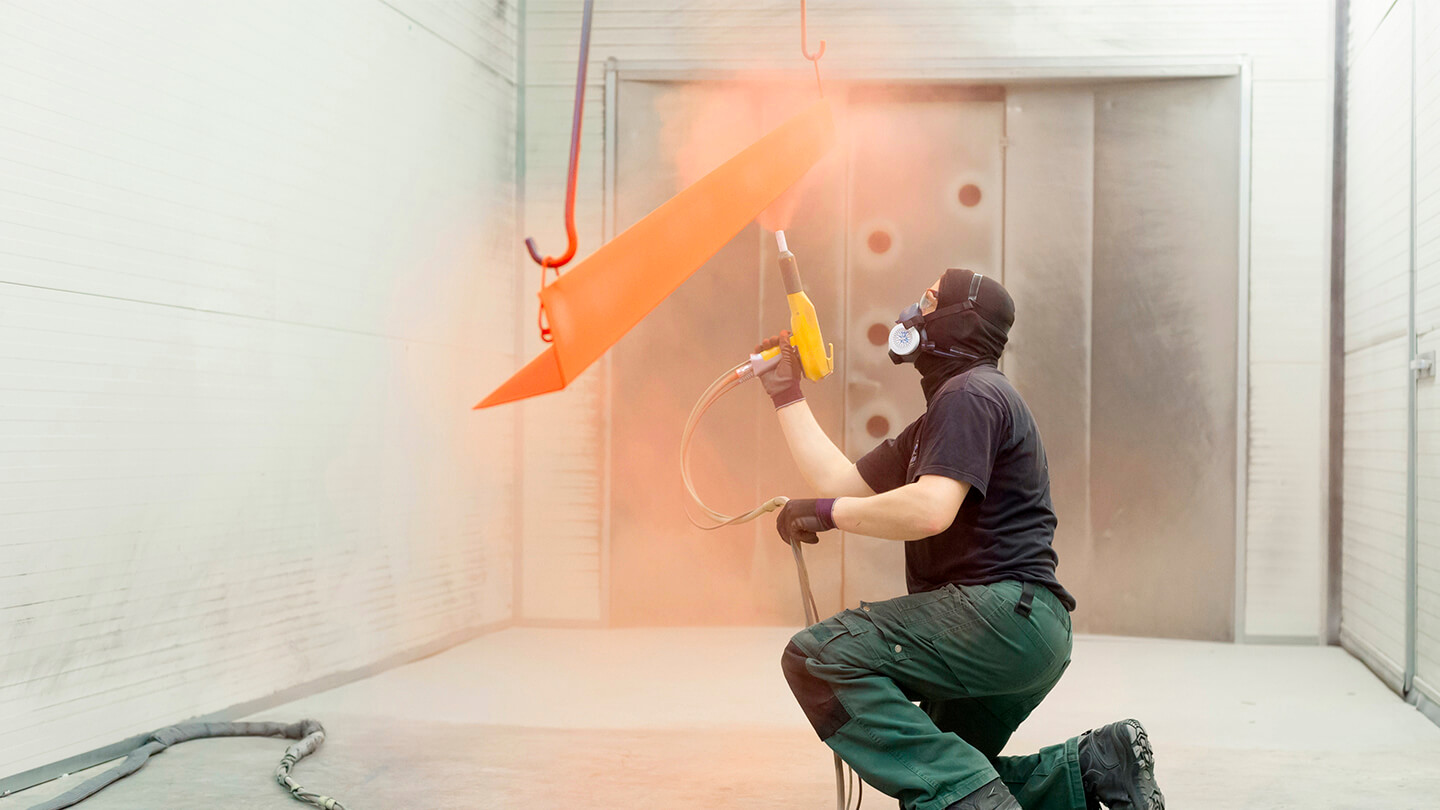

Металлические элементы отвала окрашены порошковым способом. Покрытие закрывает сталь от прямого контакта с влагой, мокрым снегом, грязью и дорожными реагентами, которые ускоряют коррозию при зимней эксплуатации и сезонном хранении. Равномерный слой краски дольше сохраняет внешний вид изделия и защищает рабочую часть, ребра жесткости, еврорамку, поворотный узел, пружинные стойки и крепления навески.
